Le tableau suivant décrit le menu Vertical Channel :
Menu de
Réglage
fonction
AC
Couplage
DC
OFF
Canal
ON
1X
10X
Sonde
100X
1000X
OFF
Inversé
ON
Réglage du couplage de canaux
On utilisera CH1 dans cet exemple.
Appuyez sur F1 Coupling puis sur AC pour régler le couplage en courant alternatif. La
composante DC contenue dans le signal testé sera bloqué.
Appuyez sur F1 Coupling puis sur DC pour régler le couplage en courant continu. Les
deux composantes DC et AC contenues dans le signal testé seront autorisées.
Référez-vous à la Figures 20 et 21.
La composante DC du signal d'entrée est bloquée
Les composantes AC et DC du signal d'entrée sont
disponibles
Ferme le canal
Ouvre le canal
Sélectionne l'atténuation désirée pour la sonde
La forme d'onde est affichée normalement
Ouvre la fonction Invert pour le réglage de la forme d'onde

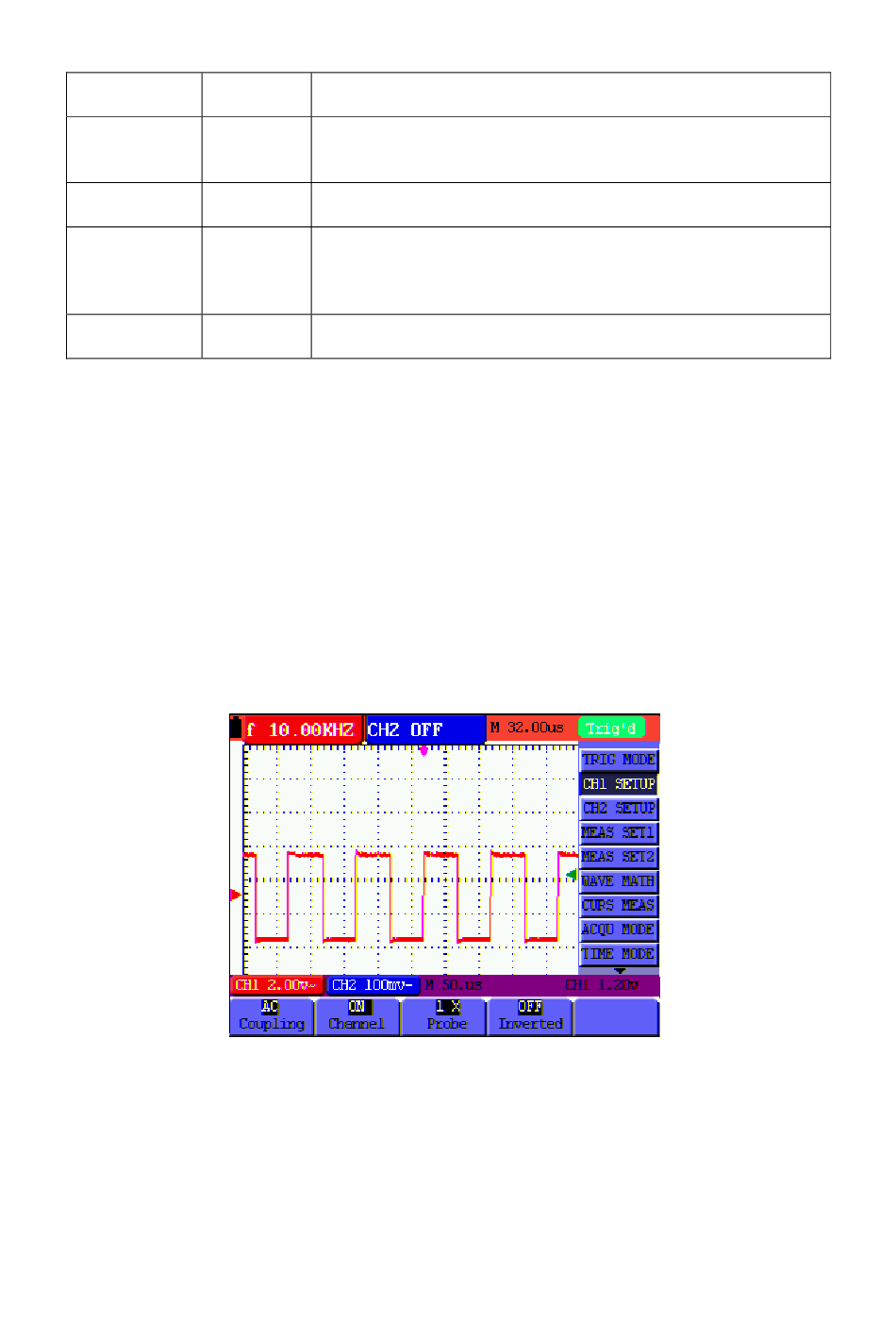

Figure 20 : Couplage AC
29
Description
V5.1 ‐ March 2010
