Description des menus
Ce qui suit explique comment naviguer entre les menus pour sélectionner une fonction.
1.
Appuyez sur la touche MENU pour ouvrir le menu des fonctions. Le menu apparaît à
droite de l'écran avec les options correspondantes disponibles en bas de l'écran.
Appuyez à nouveau sur MENU pour cacher le menu des fonctions.
2.
Utilisez les touches MENU ▲ ou MENU ▼ pour naviguer et sélectionnez les
fonctions du menu.
3.
Utilisez les touches souples (F1...F5) pour sélectionner une option disponible.
Réglage de la position de déclenchement et de la base de
temps
Utilisez la touche OPTION pour régler la position de déclenchement verticale, la base de
temps principale et la position de déclenchement horizontale pendant un déclenchement
sur front d'impulsion ou un déclenchement vidéo ou une position de déclenchement
verticale pour la base de temps horizontale et une position de déclenchement verticale et
une position horizontale pendant un déclenchement alterné.
L'exemple suivant montre comment utiliser la touche OPTION pour modifier un réglage.
Pour déclencher en mode de déclenchement sur front d'impulsion et vidéo :
1. Appuyez une fois sur la touche OPTION ; il apparaît ceci en bas à gauche de l'écran :
◄/► – Time Base
▲/▼ – Trig

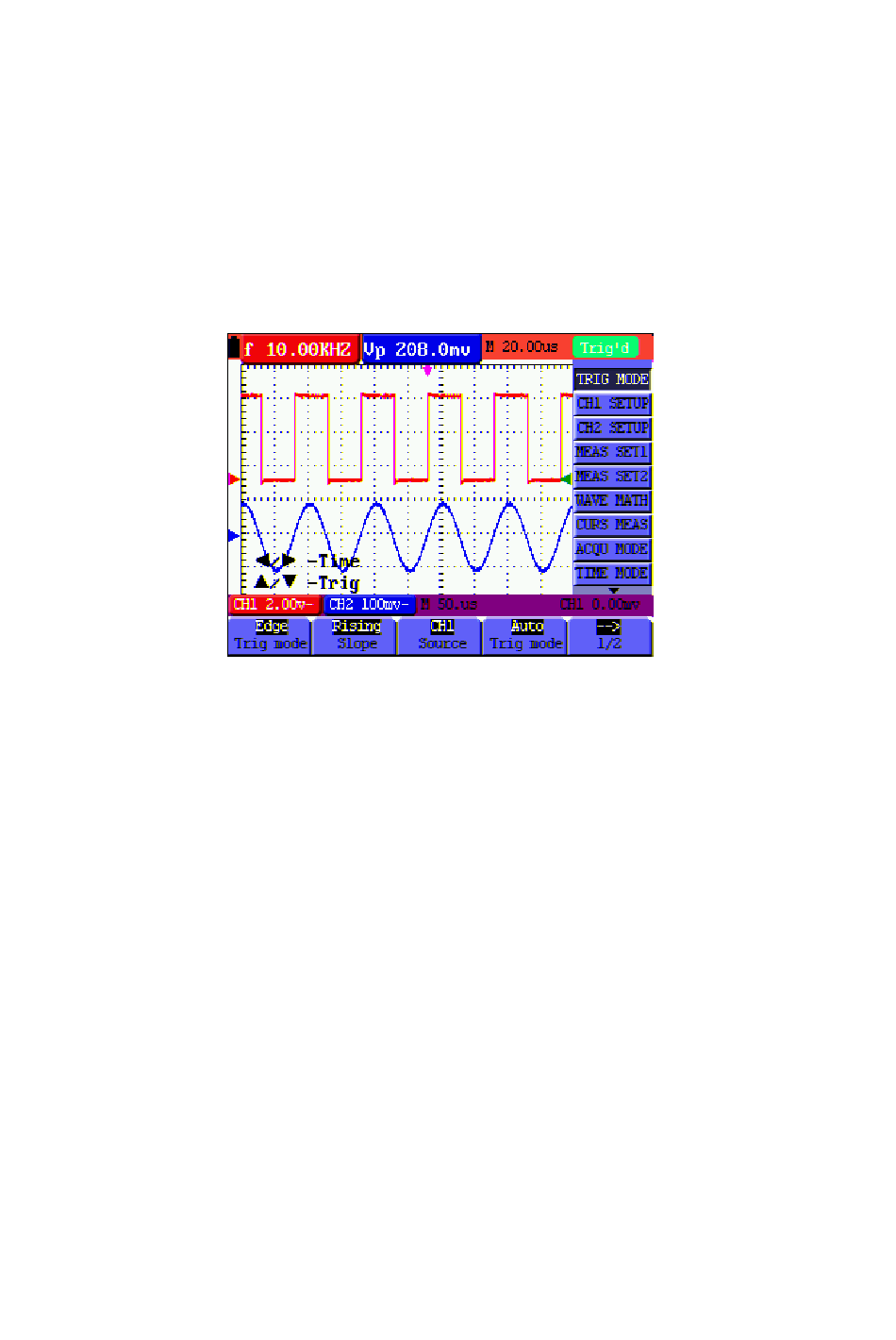

Figure 5 : Menu
15
V5.1 ‐ March 2010
