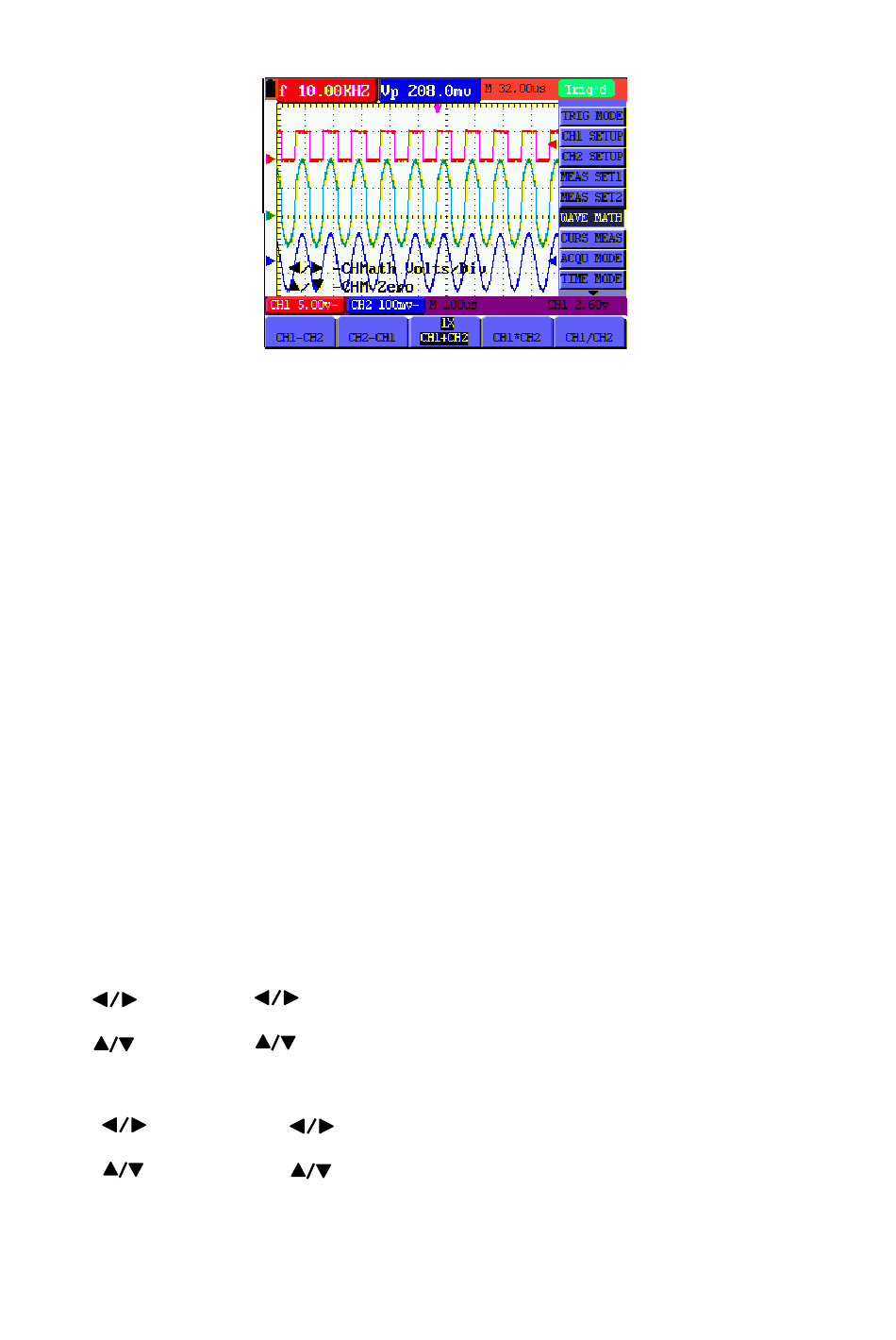

Figure 22 : Fonctions mathématiques sur les formes d'onde
Configuration du système de déclenchement
Le déclencheur détermine quand surviennent l'acquisition et l'affichage des données de
forme d'onde. Au lancement de l'acquisition de données, l'oscilloscope collecte assez
d'informations pour tracer la forme d'onde à gauche du point de déclenchement. Tout en
attendant une condition de déclenchement, l'oscilloscope collecte des données en
continu. Après qu'un déclencheur ait été détecté, l'oscilloscope collecte des données en
continu pour tracer la forme d'onde à droite du point de déclenchement.
Pour fixer un mode de déclenchement, suivez la procédure suivante :
1.
Appuyez sur la touche MENU ; le menu des fonctions apparaît à droite de l'écran.
2.
Appuyez sur MENU ▲ ou MENU ▼ pour sélectionner TRIG MODE. Il apparaît cinq
(5) options sélectionnables en bas de l'écran.
3.
Utilisez les touches souples (F1 à F5) pour sélectionner et configurer les options
désirées.
4.
Appuyez sur OPTION ; ceci va apparaître à l'écran pendant les modes de
déclenchement sur front d'impulsion et de déclenchement vidéo :
— Time
— Trig
Pendant le déclenchement alterné, ceci s'affichera :
—Time Base
—Trig1
5.
Appuyez sur ▲ (jaune) ou ▼ (jaune) pour ajuster la position de déclenchement
verticale. Appuyez sur ◄ (jaune) ou ► (jaune) pour ajuster la position de base de
temps horizontale ou pour ajuster la position horizontale.
— Time Base
— Trig
— Time
— Trig2
32
V5.1 ‐ March 2010
