3.
Appuyez sur la touche F2 pour sélectionner 1 sec, 2 sec, 5 sec, infinite ou OFF.
Sélectionnez un affichage de forme d'onde de 1, 2 ou 5 secondes selon vos
souhaits. Quand Infinite est sélectionné, la forme d'onde reste indéfiniment à
l'écran. Quand OFF est sélectionné, la fonction Persistence n'a aucun effet sur les
formes d'onde affichées.
Référez-vous à la Figure 14.

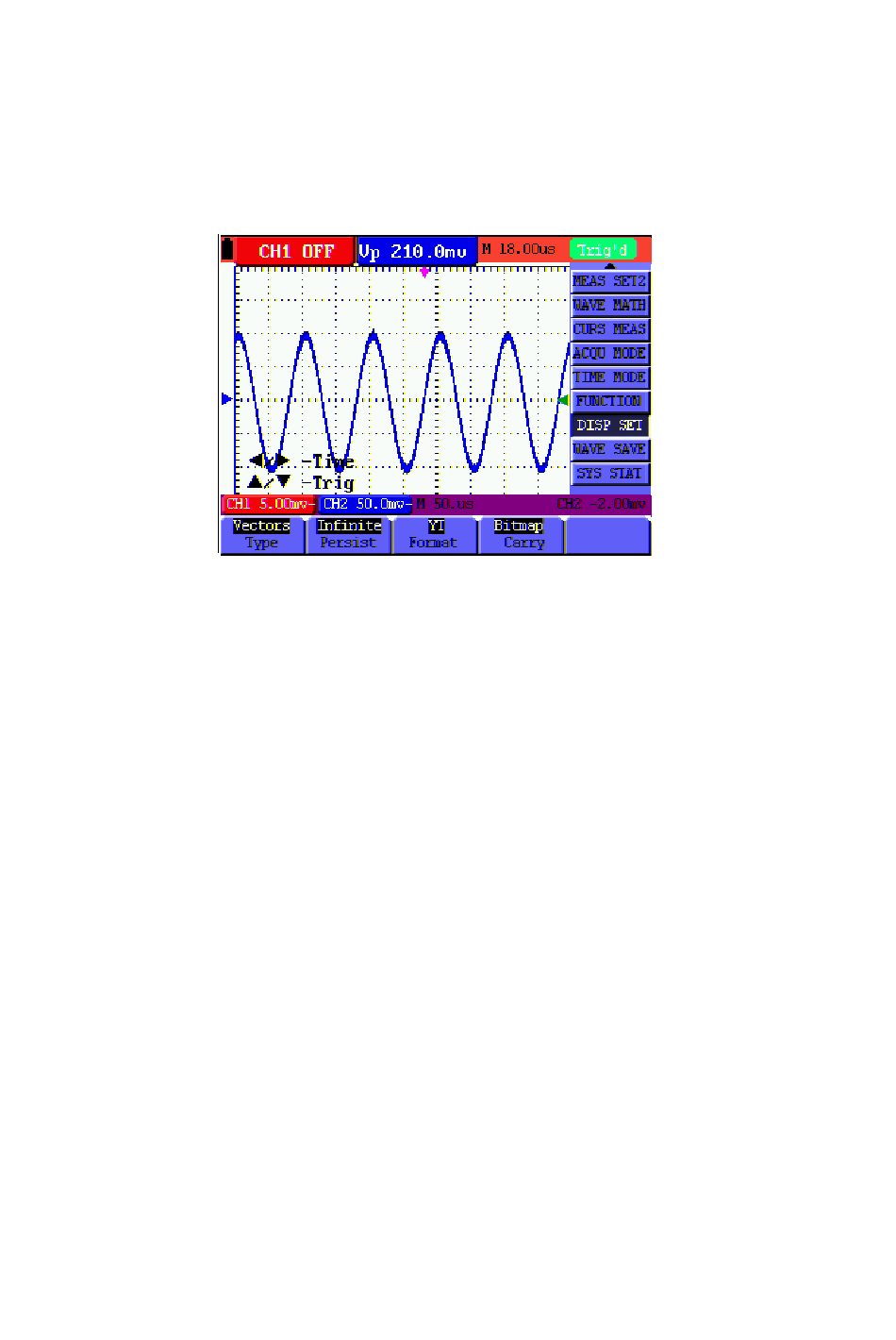

Figure 14 : Mode Persistence pour observer les signaux dynamiques
Détection de pics (capture de pointes de tension)
Utilisez Peak Detect pour afficher des évènements (impulsions transitoires ou autres
formes d'onde asynchrones) inférieurs à 50 ns (nanosecondes).
1.
Appuyez sur la touche MENU ; le menu des fonctions apparaît à droite de l'écran.
2.
Appuyez sur MENU ▲ ou MENU ▼ pour sélectionner le MODE ACQU. Il apparaît
quatre (4) options sélectionnables en bas de l'écran.
3.
Appuyez sur la touche F2 pour sélectionner Glitch Detect.
Référez-vous à la Figure 15.
23
V5.1 ‐ March 2010
