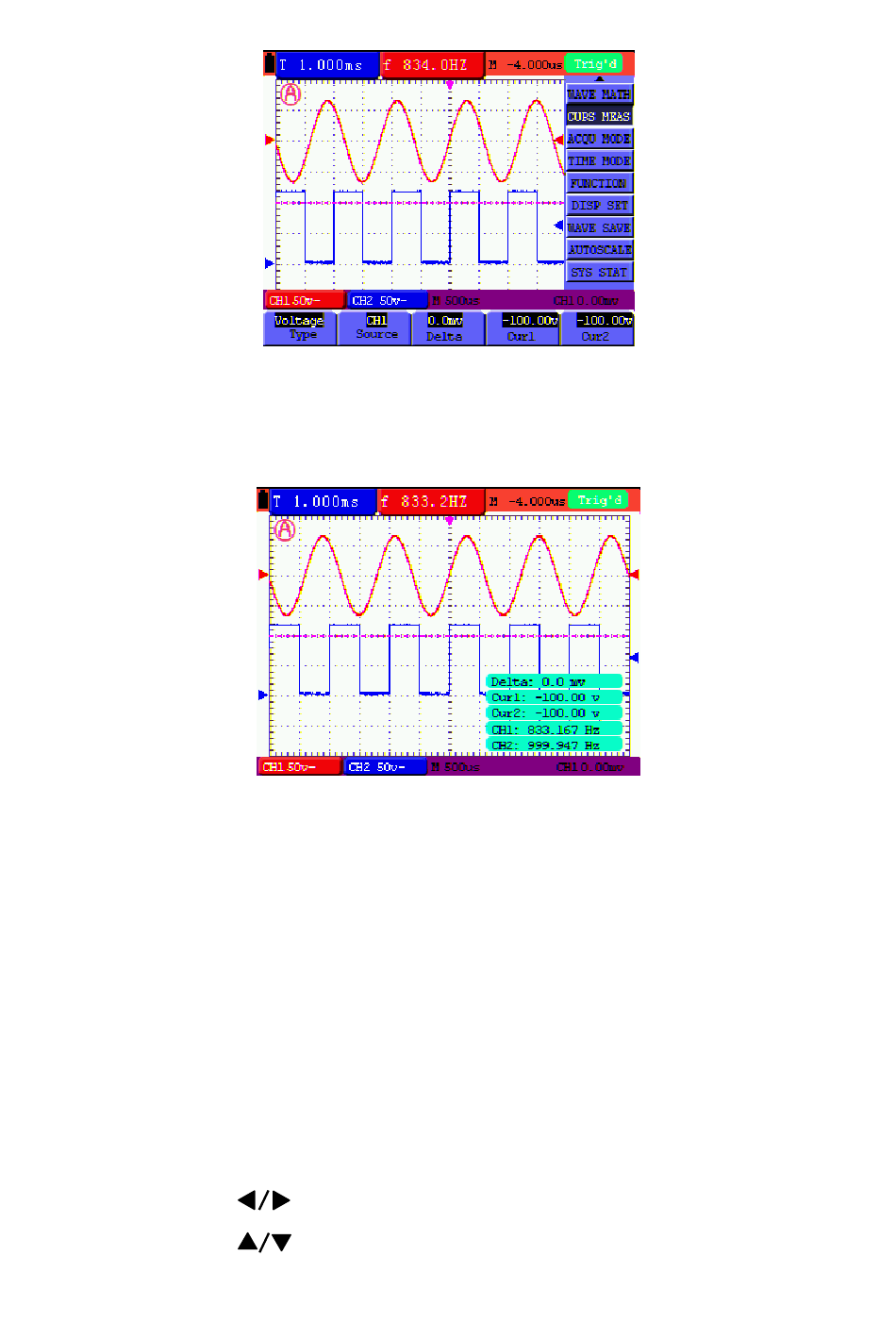

Figure 36-a : Utilisation du curseur pour une mesure de tension
Quand on appuie sur le bouton MENU, le tableau de données apparaît comme indiqué
Pour utiliser le curseur pour une mesure de Temps sur CH1, suivez la procédure
suivante :
1.
Appuyez sur la touche MENU ; le menu des fonctions s'affiche à droite de l'écran.
2.
Appuyez sur la touche MENU ▲ ou MENU ▼ pour sélectionner Cursor
measurement. Deux (2) options sélectionnables apparaissent en bas de l'écran.
3.
Appuyez sur la touche F1 pour sélectionner le type de mesure Time. Deux lignes
pointillées verticales T1 et T2 apparaissent à l'écran.
4.
Appuyez sur la touche F2 et sélectionnez le canal CH1.
5.
Appuyez sur OPTION. L'écran affiche :
—Cursor 2
—Cursor 1
sur la Figure 36-b :
Figure 36-b : Tableau de données
49
V5.1 ‐ March 2010
