Compteur de fréquence à six (6) chiffres (Cymomètre) MS460
seulement
La gamme de mesure du compteur de fréquence est 2 Hz ~ 60 MHz.
Quand l'instrument de mesure est configuré pour un déclenchement sur front d'impulsion,
il ne peut mesurer qu'un seul canal (le canal qui déclenche). Quand le mode de
déclenchement est réglé sur déclenchement alterné, l'instrument peut mesurer les deux
canaux (CH1 et CH2).
Pour configurer le compteur de fréquence pour fonctionner sur deux canaux :
1.
Appuyez sur MENU. Le menu des fonctions apparaît à droite de l'écran.
2. Utilisez la touche MENU ▲ ou MENU ▼ pour sélectionner DISP SET (réglage de
l'affichage). Il apparaît cinq (5) options en bas de l'écran.
3. Utilisez la touche F5 pour sélectionner ON ; Référez-vous à la Figure 38 :

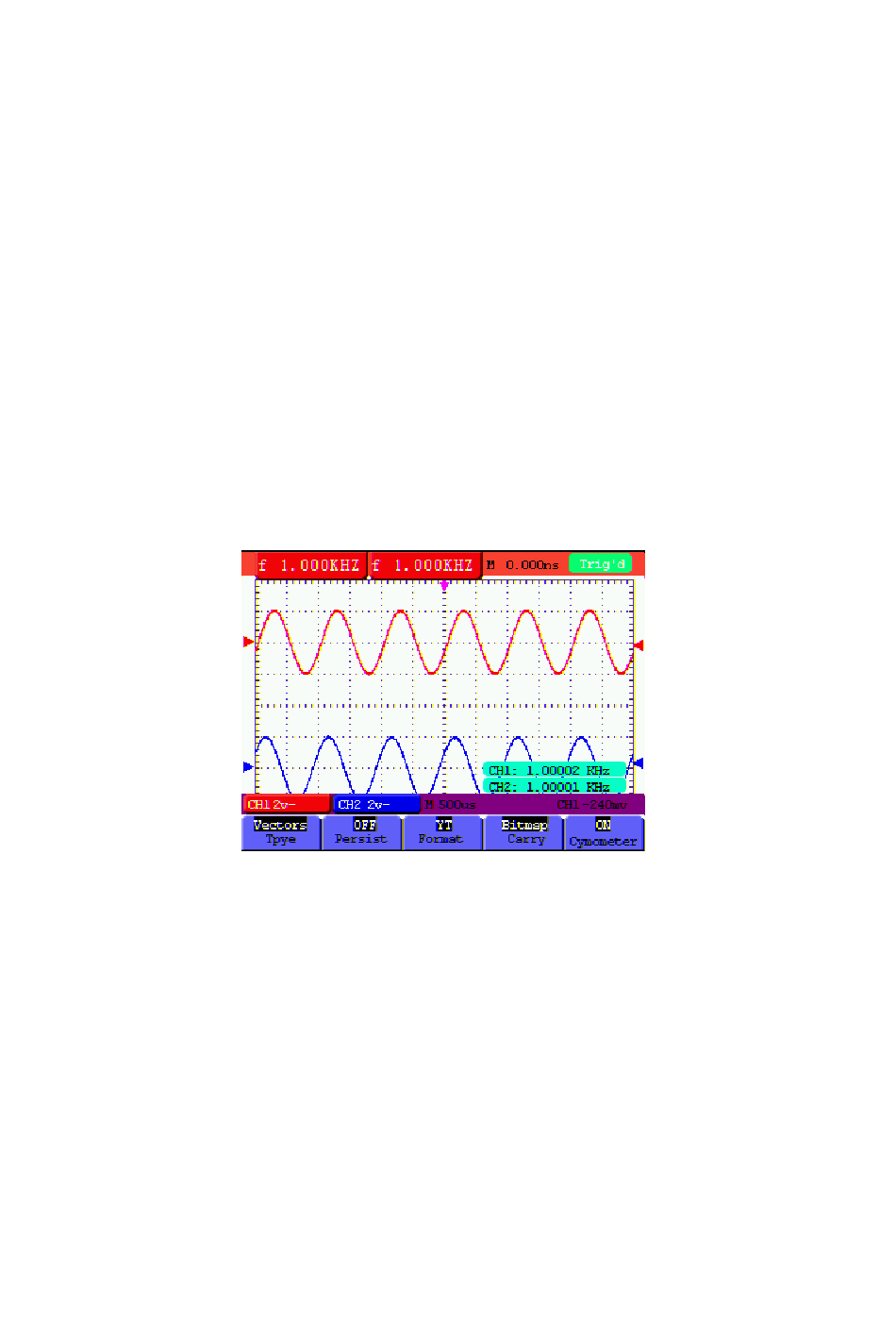

Fig 38 : Affichage du compteur de fréquence
