Connexions en entrée
Connexions en entrée

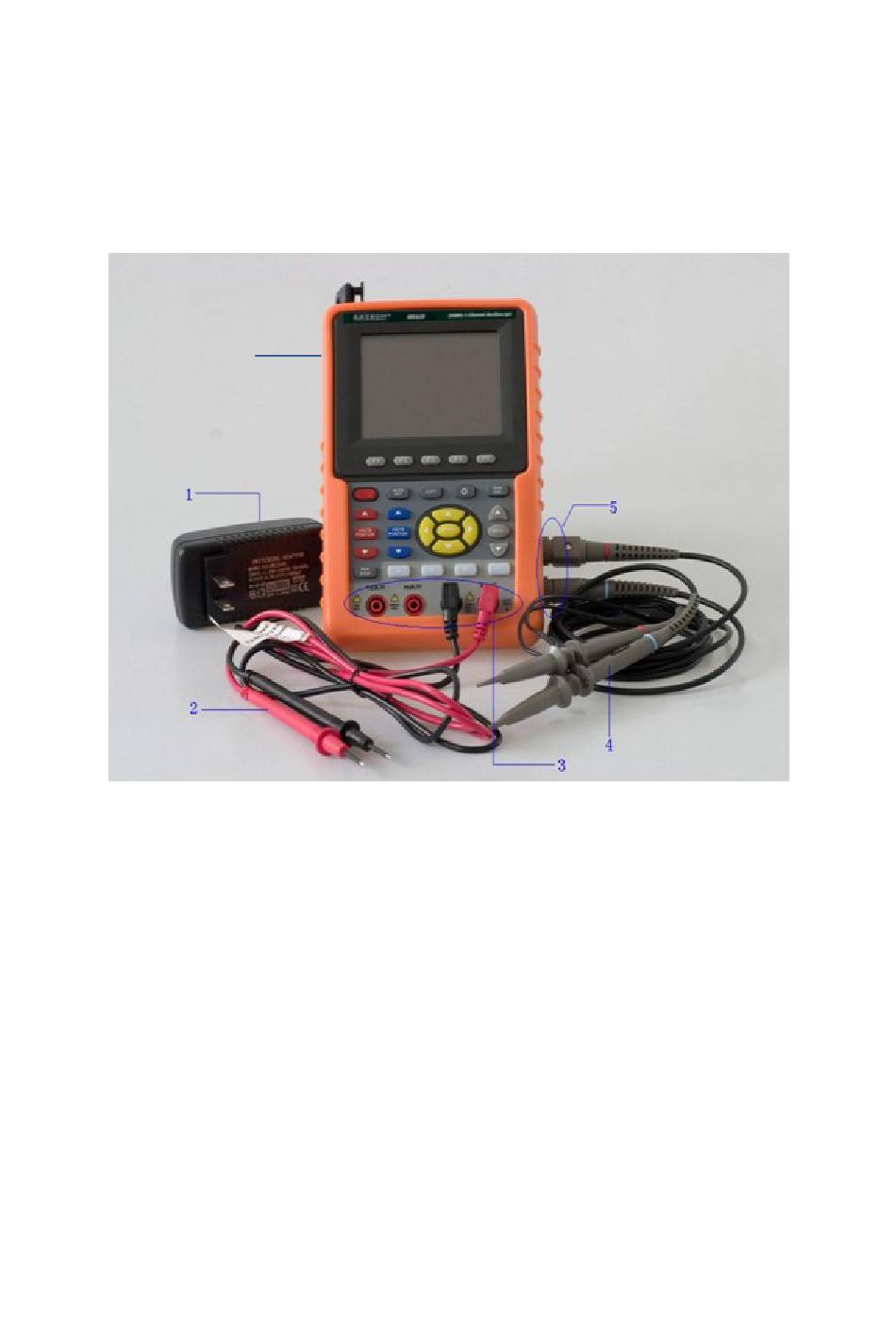

Référez-vous à la Figure 2 ci-dessous
6
Description
1. Le transformateur sert à utiliser une alimentation électrique en courant alternatif et à
recharger la batterie
2. Connexions test du Multimètre
3. Prises d'entrée du Multimètre (de gauche à droite : entrée intensité 2 A – 10 A,
entrée intensité mA, entrée terre COM, entrée Tension/Résistance/Capacité)
4. Sondes d'oscilloscope
5. Entrées canaux d'oscilloscope
6. Prise de sortie des ondes carrées
Figure 2
10
V5.1 ‐ March 2010
