Lors de l'accès au menu « Hold-off », l'écran s'affiche comme suit :

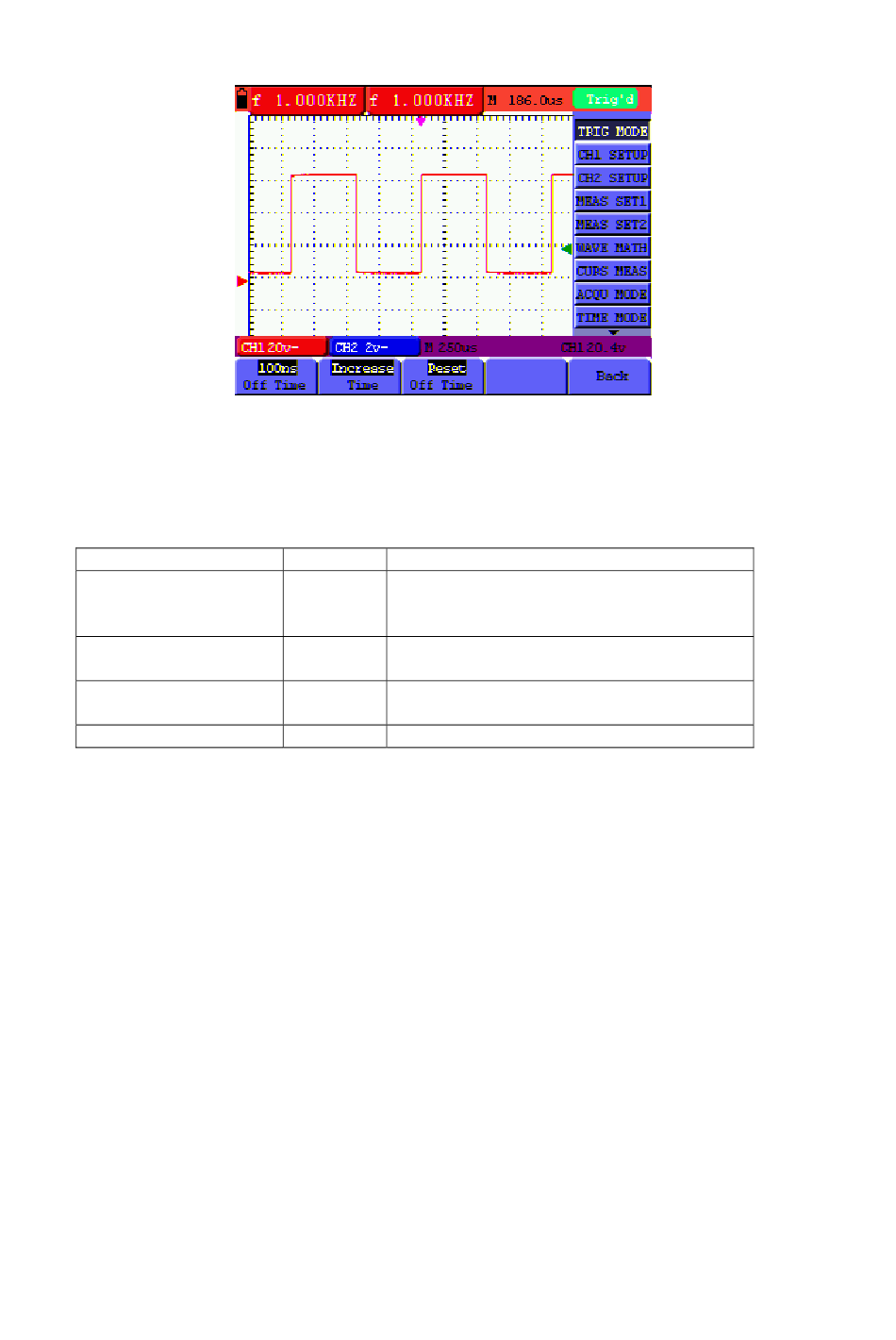

Figure 27b : Ecran du menu « Hold-off » (MS420)
Reportez-vous au tableau ci-dessous pour les détails sur le mode « Hold-off » :
(MS420 exclusivement)
Menu de la fonction
OFF Time
Time
Reset the Time
(Réinitialiser le temps)
Arrière
Note
:
La suspension du déclenchement peut stabiliser les formes d'onde complexes. Le
temps de suspension est la période d'attente de l'oscilloscope avant le démarrage d'un
nouveau déclenchement. Pendant la suspension, l'oscilloscope ne se déclenche pas.
Glossaire
•
Temps de suspension : Période de temps programmable entre les événements de
déclenchement (100 ns par défaut).
• Modes de déclenchement : Il existe trois modes de déclenchement : Auto
(acquiert le signal en continu), Normal (acquiert le signal quand les conditions de
déclenchement sont remplies) et Single (déclenche le signal manuellement).
• Mode de déclenchement automatique : Dans ce mode, l'oscilloscope peut
acquérir une forme d'onde sans condition de déclenchement.
• Mode de déclenchement normal : Dans ce mode, l'oscilloscope ne peut pas
acquérir la forme d'onde tant qu'il n'est pas déclenché. Quand aucun déclencheur
n'est présent, l'oscilloscope n'affiche que la forme d'onde d'origine ; aucune autre
forme d'onde ne peut être capturée jusqu'à ce qu'un déclencheur soit détecté.
• Mode Single : Dans ce mode, l'oscilloscope détectera un déclencheur et capturera
une forme d'onde chaque fois que l'utilisateur appuiera sur la touche RUN/STOP.
Réglage
Sélectionner une durée (temps de
suspension) qui servira de délai avant
chaque événement de déclenchement
Increase
Augmenter la durée
Decrease
Diminuer la durée
Réinitialiser le temps de suspension sur
100 ns
Retourner au menu précédent
