9.3 Mudança de versão
A versão direita da bomba é definida quando:
Observa-se a bomba do lado oposto do cabeçote, o eixo da
bomba deve ter a haste do PTO do lado direito.
A versão esquerda da bomba é definida quando:
Observa-se a bomba do lado oposto do cabeçote, o eixo da
bomba deve ter a haste do PTO do lado esquerdo.
N.B. A versão relacionada na Fig. 5 é direita.
A versão pode ser modificada apenas por
pessoal especializado e autorizado, seguindo
cuidadosamente o seguinte:
1. Separe a parte hidráulica da parte mecânica,
conforme indicado no capítulo 2 parág. 2.2.3 do
Manual de reparação.
2. Gire a parte mecânica em 180°, e reposicione o
revestimento posterior do cárter de tal modo
que a haste do óleo esteja virada para cima.
Reposicione o suporte de elevação e as relativas
tampas de fechamento dos furos na parte
superior do cárter, em seguida, reposicione
corretamente a etiqueta de identificação no
lugar previsto adequado no cárter.
Verifique se os furos de drenagem inferiores
do cárter em relação ao pistão estão abertos
e não fechados por tampas plásticas
fornecidas para a versão anterior.
3. Separe a parte hidráulica da parte mecânica,
conforme indicado no capítulo 2 parág. 2.2.5 do
Manual de reparação.
9.4 Conexões hidráulicas
Com o objetivo de isolar a instalação das vibrações produzidas
pela bomba, é aconselhável realizar a primeira parte do
condutor adjacente à bomba (seja na aspiração, seja na saída)
com tubulações flexíveis. A consistência da área de admissão
deverá ser tal que possa impedir deformações causadas pela
depressão produzida pela bomba.
9.5 Alimentação da bomba
Para obter a melhor eficiência volumétrica com o fluido à
temperatura ambiente, é necessária uma altura manométrica
positiva mínima de 0,20 metros (veja parág. 9.6).

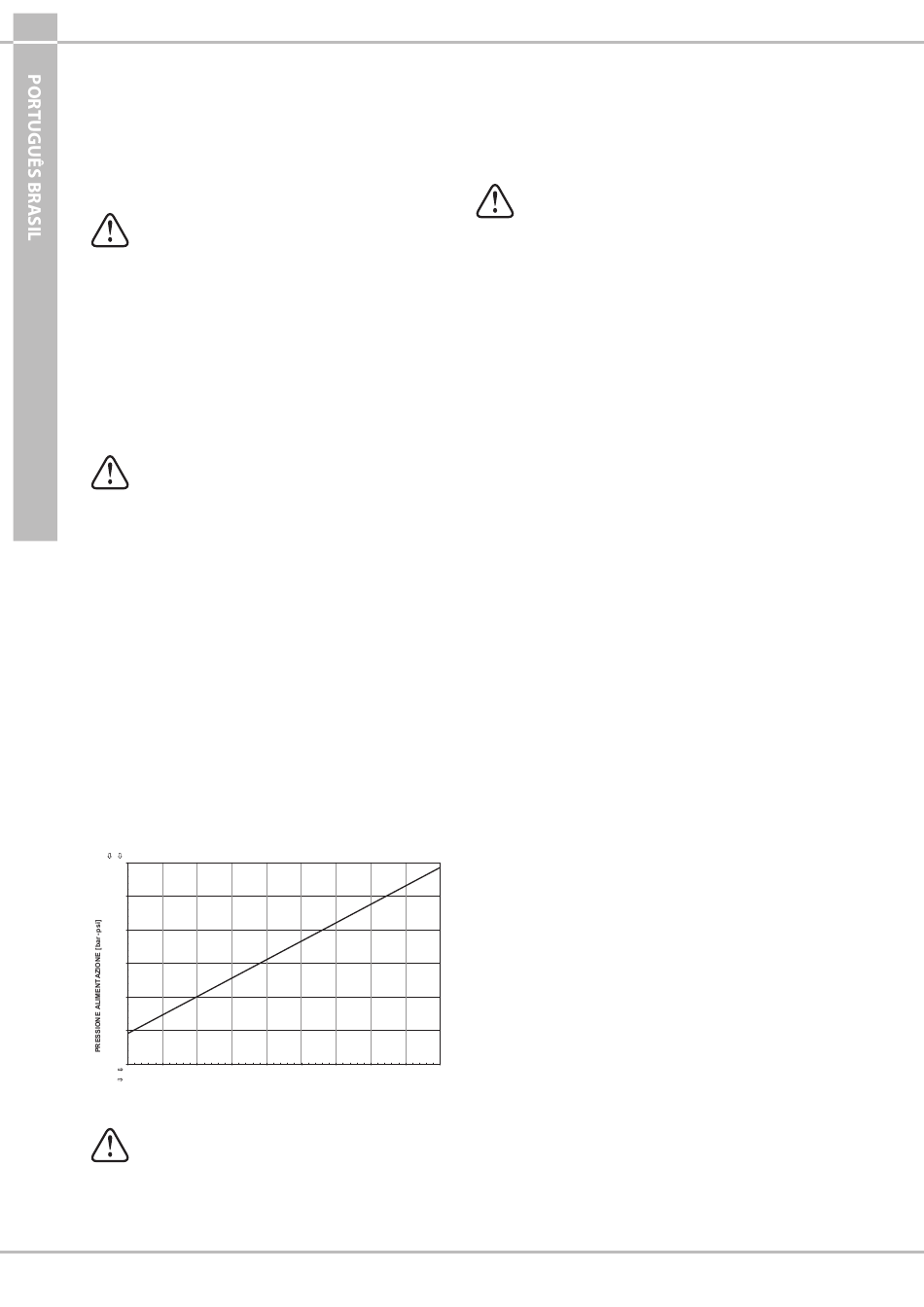

Já com fluido em alta temperatura máx. 85°C, observe o
diagrama abaixo Fig. 6 que estabelece as pressões mínimas de
fornecimento conforme as diferentes temperaturas.
bar
psi
44 3,0
36 2,5
29 2,0
22 1,5
14 1,0
7 0,5
0,0
0
°C 40 45 50 55
°F 104 113 122 131 140
TEMPERATURA ACQUA [ °C - °F]
Para prevalências negativas, entre em contato
com o Departamento Técnico ou o Serviço de
Assistência ao Cliente.
60 65 70 75 80 85
149 158 167 176 185
Fig. 6
9.6 Linha de aspiração
Para um bom funcionamento da bomba, a linha de aspiração
deverá ter as seguintes características:
1. Diâmetro interno mínimo, conforme indicado pelo gráfico
no parág. 9.9, e em qualquer caso, igual ou superior ao do
cabeçote da bomba
Ao longo do percurso da tubulação para evitar
restrições localizadas, que podem causar
perdas de carga, resultando em cavitação. Evite
completamente curvas de 90°, conexões com outras
tubulações, gargalos, contrainclinação, curva em "U"
invertida, conexões em "T".
2. O layout deve ser realizado para garantir, em cada
condição de uso, um batente positivo mínimo de 0,2 m
(0,02 bar) medido na boca de alimentação da bomba; este
valor é válido para água com temperaturas de até 40°C.
Para temperaturas superiores, o batente positivo mínimo
deve ser obtido a partir do gráfico específico (parág. 9.5).
O batente positivo máximo não deve exceder 25 m (2,5
bar), medido na boca de alimentação da bomba de água,
até uma temperatura de 75 °C. Acima dessa temperatura, o
batente positivo máximo não deve exceder 35 m (3,5 bar)
3. Ser perfeitamente hermético e construído de forma a
garantir uma perfeita estanqueidade ao longo do tempo.
4. Evitar que com a parada da bomba se possa verificar o
esvaziamento, mesmo que apenas parcial.
5. Não use acessórios do tipo hidráulico nos acessórios de 3
ou 4 vias, adaptadores, andadores, etc., à medida que eles
podem afetar o desempenho da bomba.
6. Não instale tubo Venturi ou injetores para a aspiração do
detergente.
7. Evite o uso de válvulas de fundo ou outros tipos de válvula
de sentido único.
8. Não recircule a descarga da válvula de desvio diretamente
na admissão.
9. Forneça anteparos adequados no interior do reservatório
para evitar que os fluxos de água provenientes do desvio
e da linha de alimentação do reservatório possam criar
vórtices ou turbulências na proximidade da saída do tubo
de alimentação da bomba.
10. Certifique-se de que a linha de aspiração esteja
completamente limpa no seu interior, antes de ser
conectada à bomba.
