Changement de version

On parle de pompe version droite quand :
En observant la pompe de face du côté tête, l'arbre de la
pompe doit avoir la queue de prise de force du côté DROIT.
On parle de pompe version gauche quand :
En observant la pompe de face du côté culasse, l'arbre de la
pompe doit avoir la queue de prise de force du côté GAUCHE.
N.B. La version représentée sur la Fig. 5 est celle de droite.
La version peut être modifiée exclusivement par des
techniciens spécialisés et autorisés en respectant
scrupuleusement les consignes ci-après :
1. Séparer la partie hydraulique de la partie
mécanique comme décrit chapitre 2 paragraphe
2.2.3 du Manuel de réparation.
2. Tourner la partie mécanique de 180° et replacer
le couvercle arrière du carter de sorte que la
jauge du niveau d'huile soit tournée vers le
haut ; replacer l'étrier de levage et les bouchons
de fermeture des orifices situés sur la partie
supérieure du carter ; après quoi, replacer
correctement la plaque signalétique dans son
siège ménagé dans le carter.
S'assurer que les orifices de drainage
inférieurs situés sur le carter en face des
pistons sont ouverts et non pas fermés par les
bouchons en plastique prévus pour la version
précédente.
3. Unir la partie hydraulique avec la partie
mécanique comme le décrit le chapitre 2, parag.
2.2.5 du Manuel de réparation.
9.4

Raccordements hydrauliques

Pour isoler l'installation contre les vibrations produites par
la pompe, il est préférable de réaliser le premier tronçon
de conduite adjacent à la pompe (en admission comme en
refoulement) avec des flexibles. La consistance du tronçon
d'admission devra être apte à éviter les déformations causées
par la dépression produite par la pompe.
9.5

Alimentation de la pompe

Pour obtenir le meilleur rendement volumétrique avec le
fluide à température ambiante, une charge d'eau positive
minimale de 0,20 mètre est nécessaire (voir le paragraphe 9.6).

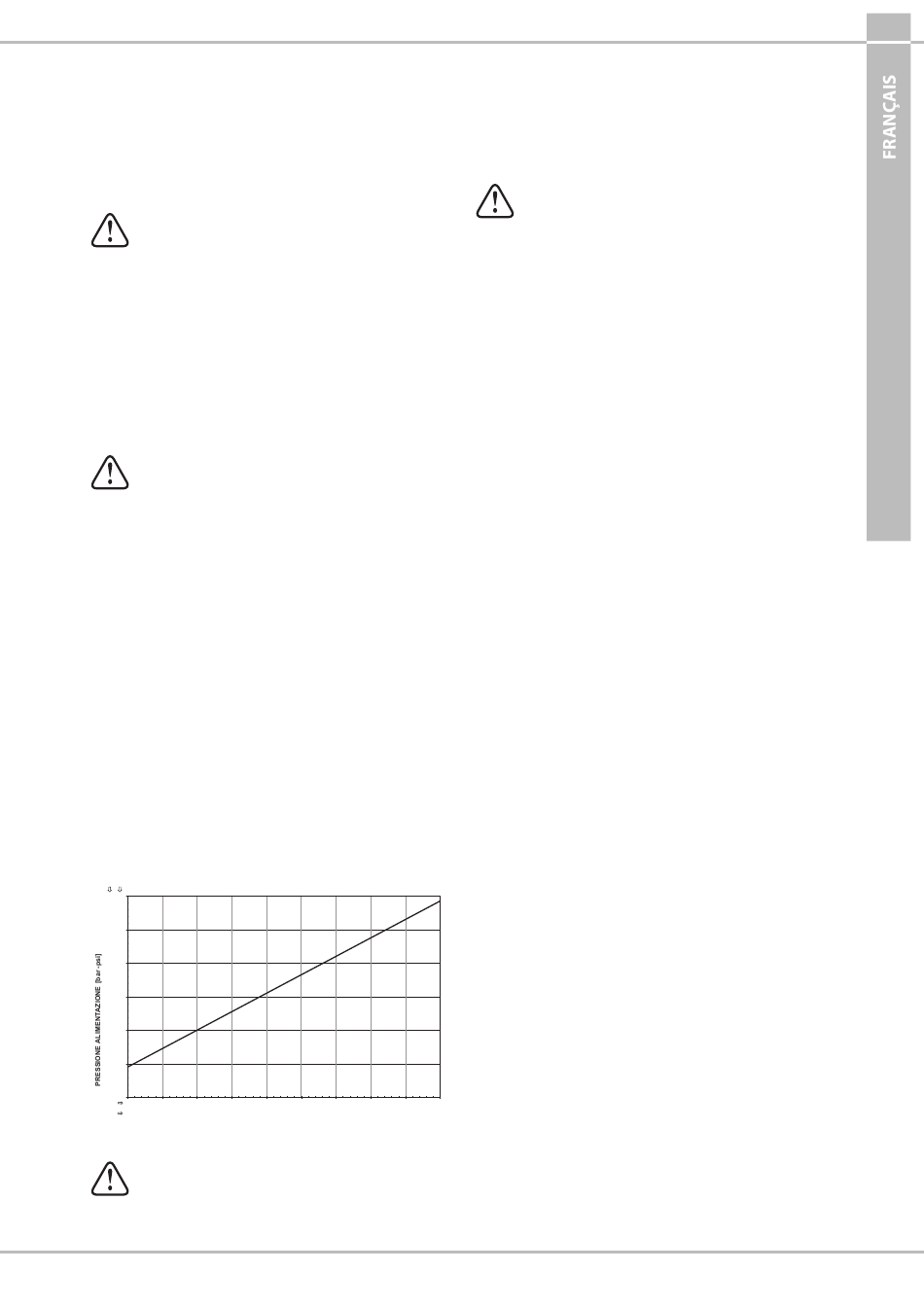

Tandis qu'avec un fluide à température élevée max. 85°C,
suivez le diagramme ci-dessous Fig. 6 qui définit les pressions
d'alimentation minimales en fonction des différentes
températures.
psi bar
3,0
44
36 2,5
29 2,0
22 1,5
14 1,0
7 0,5
0,0
0
45 50 55
°C 40
°F 104 113 122 131 140
TEMPERATURA ACQUA [ °C - °F]
Pour des pressions négatives, contacter le Bureau
Technique ou le service d'assistance clients.
60 65 70 75 80 85
149 158 167 176 185
Fig. 6
9.6

Ligne d'admission

Pour un bon fonctionnement de la pompe, la ligne
d'admission devra présenter les caractéristiques suivantes :
1. Diamètre intérieur minimum comme indiqué dans le
graphique du paragraphe 9.9 et en tout cas égal ou
supérieur à celui de la tête de pompe.
Le long du parcours de la conduite, éviter les
restrictions localisées qui peuvent causer des
pertes de charge et par conséquent une cavitation.
Éviter à tout prix les coudes à 90°, les connexions
avec d'autres tuyauteries, les étranglements, les
contre-pentes, les courbes inversées en « U », les
raccordements en « T ».
2. Le schéma doit être conçu de manière à garantir une
charge positive minimale de 0,2 m (0,02 bar) mesurée
à l'entrée de la pompe dans toutes les conditions
d'utilisation ; cette valeur est valable pour l'eau dont la
température ne dépasse pas 40 °C. Pour des températures
supérieures, la charge positive minimale s'obtient à partir
du graphique spécifique (paragraphe 9.5).
La charge positive maximale ne doit pas dépasser 25 m
(2,5 bar), mesurée à l'entrée de la pompe pour l'eau dont
la température ne dépasse pas 75 °C. Au-delà de cette
température, la charge positive maximale ne doit pas
dépasser 35 m (3,5 bar).
3. Être parfaitement hermétique et construite de façon à
assurer une étanchéité parfaite et une longue durée de
vie.
4. Éviter qu'une fois à l'arrêt, la pompe se vide, même
partiellement.
5. Ne pas utiliser de raccords oléodynamiques, raccords à 3
ou 4 voies, adaptateurs, bagues, etc. Ils pourraient en effet
réduire les performances de la pompe.
6. Ne pas installer de trompes de venturi ou d'injecteurs pour
l'admission du détergent.
7. Éviter d'utiliser des clapets de fond ou d'autres types de
clapets unidirectionnels.
8. Ne pas faire recirculer l'échappement de la soupape by-
pass directement en admission.
9. Prévoir des cloisons à l'intérieur du réservoir pour éviter
que les flux d'eau provenant de la vanne by-pass et de
la ligne d'alimentation du réservoir puissent créer des
tourbillons ou des turbulences à proximité de la prise du
tuyau d'alimentation de la pompe.
10. S'assurer que la ligne d'admission, avant d'être raccordée à
la pompe, est parfaitement propre à l'intérieur.
