9.3

Cambio di versione

Viene definita pompa versione destra quando:
Osservando la pompa di fronte lato testata, l'albero pompa
deve avere il codolo PTO sul lato Dx.
Viene definita pompa versione sinistra quando:
Osservando la pompa di fronte lato testata, l'albero pompa
deve avere il codolo PTO sul lato Sx.
N.B. La versione riportata in Fig. 5 è Dx.
La versione può essere modificata soltanto da
personale specializzato ed autorizzato seguendo
scrupolosamente quanto segue:
1. Separare la parte idraulica dalla parte meccanica
come indicato nel capitolo 2 par. 2.2.3 del
Manuale di riparazione.
2. Ruotare la parte meccanica di 180° e
riposizionare il coperchio posteriore carter in
modo tale che l'asta livello olio sia rivolta verso
l'alto; riposizionare la staffa di sollevamento
e i relativi tappi di chiusura fori nella parte
superiore del carter, infine riposizionare
correttamente la targhetta di identificazione
nell'apposita sede ricavata sul carter.
Assicurarsi che i fori di drenaggio inferiori
sul carter in corrispondenza dei pistoni
siano aperti e non chiusi dai tappi in plastica
previsti per la precedente versione.
3. Unire la parte idraulica alla parte meccanica
come indicato nel capitolo 2 par. 2.2.5 del
Manuale di riparazione.
9.4

Collegamenti idraulici

Allo scopo di isolare l'impianto dalle vibrazioni prodotte dalla
pompa è consigliabile realizzare il primo tratto di condotta
adiacente alla pompa (sia in aspirazione che in mandata) con
tubazioni flessibili. La consistenza del tratto di aspirazione
dovrà essere tale da impedire deformazioni causate dalla
depressione prodotta dalla pompa.
9.5

Alimentazione pompa

Per ottenere il miglior rendimento volumetrico con il fluido a
temperatura ambiente si richiede un battente positivo minimo
di 0,20 metri (vedere par. 9.6).

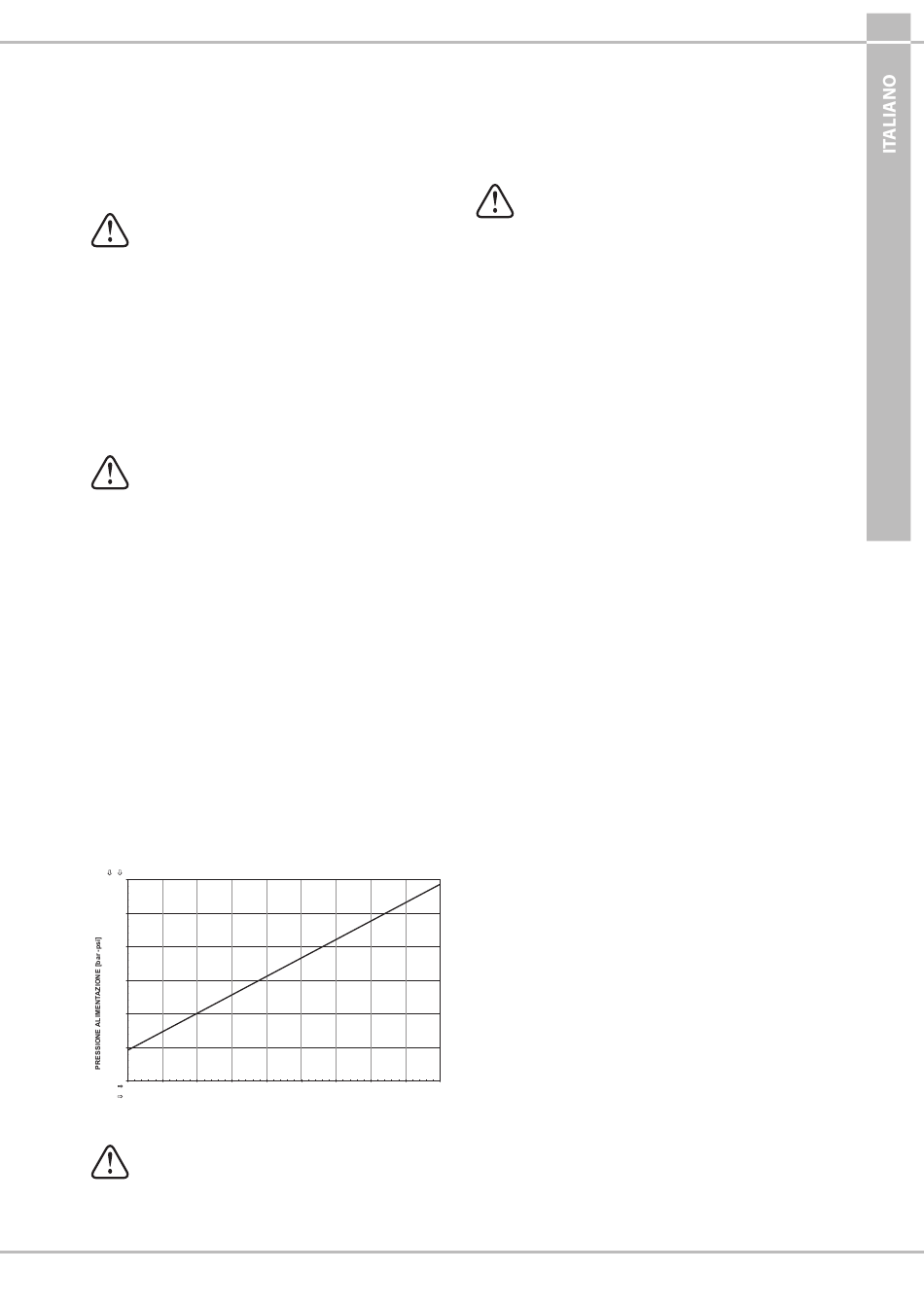

Mentre con fluido ad alta temperatura max. 85 °C, attenersi
al diagramma sottostante Fig. 6 che definisce le pressioni
minime di alimentazione in funzione delle diverse
temperature.
bar
psi
44 3,0
2,5
36
29 2,0
1,5
22
14 1,0
0,5
7
0,0
0
°C 40 45 50 55
°F 104 113 122 131 140
TEMPERATURA ACQUA [ °C - °F]
Per prevalenze negative contattare l'Ufficio
Tecnico o Servizio Assistenza Clienti.
60 65 70 75 80 85
149 158 167 176 185
Fig. 6
9.6

Linea d'aspirazione

Per un buon funzionamento della pompa la linea d'aspirazione
dovrà avere le seguenti caratteristiche:
1. Diametro interno minimo come indicato dal grafico al
par. 9.9 e comunque uguale o superiore a quello della
testata pompa.
Lungo il percorso della condotta sono da evitare
restrizioni localizzate, che possono causare perdite
di carico con conseguente cavitazione. Evitare
assolutamente gomiti a 90°, connessioni con altre
tubazioni, strozzature, contropendenze, curve a "U"
rovesciate, connessioni a "T".
2. Il lay-out deve essere realizzato in modo da assicurare in
ogni condizione di utilizzo un battente positivo minimo
di 0,2 m (0,02 bar) misurato sulla bocca di alimentazione
della pompa; detto valore è valido per acqua con
temperatura fino a 40 °C. Per temperature superiori il
battente positivo minimo deve essere ricavato dal grafico
specifico (par. 9.5).
Il battente positivo massimo non deve essere superiore a
25m (2,5 bar) misurato sulla bocca di alimentazione della
pompa per acqua fino alla temperatura di 75 °C. Oltre tale
temperatura il battente positivo massimo non deve essere
superiore a 35m (3,5 bar)
3. Essere perfettamente ermetica e costruita in modo da
assicurare la perfetta tenuta nel tempo.
4. Evitare che all'arresto della pompa si possa verificare lo
svuotamento, anche solo parziale.
5. Non utilizzare raccorderia di tipo oleodinamico raccordi
a 3 o 4 vie, adattatori, girelli ecc. In quanto potrebbero
pregiudicare le performance della pompa.
6. Non installare venturi od iniettori per l'aspirazione del
detergente.
7. Evitare l'utilizzo di valvole di fondo od altri tipi di valvole
unidirezionali.
8. Non ricircolare lo scarico della valvola by-pass
direttamente in aspirazione.
9. Prevedere opportune paratie all'interno del serbatoio
per evitare che i flussi d'acqua provenienti dal bypass
e dalla linea di alimentazione serbatoio possano creare
vortici o turbolenze in prossimità della presa del tubo
alimentazione pompa.
10. Assicurarsi che la linea di aspirazione prima di essere
collegata alla pompa sia perfettamente pulita all'interno.
