9.3 Изменение версии
Насос считается имеющим правостороннюю версию в
следующем случае:
если смотреть на насос со стороны торца, хвостовик ВОМ
вала насоса располагается с правой стороны.
Насос считается имеющим левостороннюю версию в
следующем случае:
если смотреть на насос со стороны торца, хвостовик ВОМ
вала насоса располагается с левой стороны.
ПРИМЕЧАНИЕ На Рис. 5 изображена правосторонняя
версия.
Изменять версию насоса могут только
квалифицированные и уполномоченные
специалисты, строго соблюдая следующий
порядок:
1. Отделите гидравлическую часть от
механической части, как указано в главе 2,
пар. 2.2.3 руководства по ремонту.
2. Поверните механическую часть на 180° и
установите тыльную крышку картера таким
образом, чтобы маслоизмерительный щуп
был повернут вверх; переставьте подъемную
скобу, вставьте соответствующие заглушки в
отверстия в верхней части картера и, наконец,
правильно установите паспортную табличку
на свое посадочное место на картере.
Убедитесь в том, что нижние дренажные
отверстия на кожухе, расположенные
напротив поршней, открыты и не
защищены пластиковыми заглушками,
предусмотренными для предыдущей
версии.
3. Соедините гидравлическую часть с
механической частью, как указано в главе 2,
пар. 5.2.2 руководства по ремонту.
9.4 Гидравлические соединения
Чтобы изолировать оборудование от вибраций,
производимых насосом, первый участок прилегающего
к насосу трубопровода (как всасывающего, так и
нагнетательного) рекомендуется изготовить из шлангов.
Участок всасывающей трубы должен быть настолько
прочным, чтобы не деформироваться под воздействием
создаваемого насосом разрежения.
9.5 Питание насоса
Для наилучшего объемного КПД с жидкостью комнатной
температуры требуется минимальный положительный
напор 0,20 м (см. пар. 9.6).

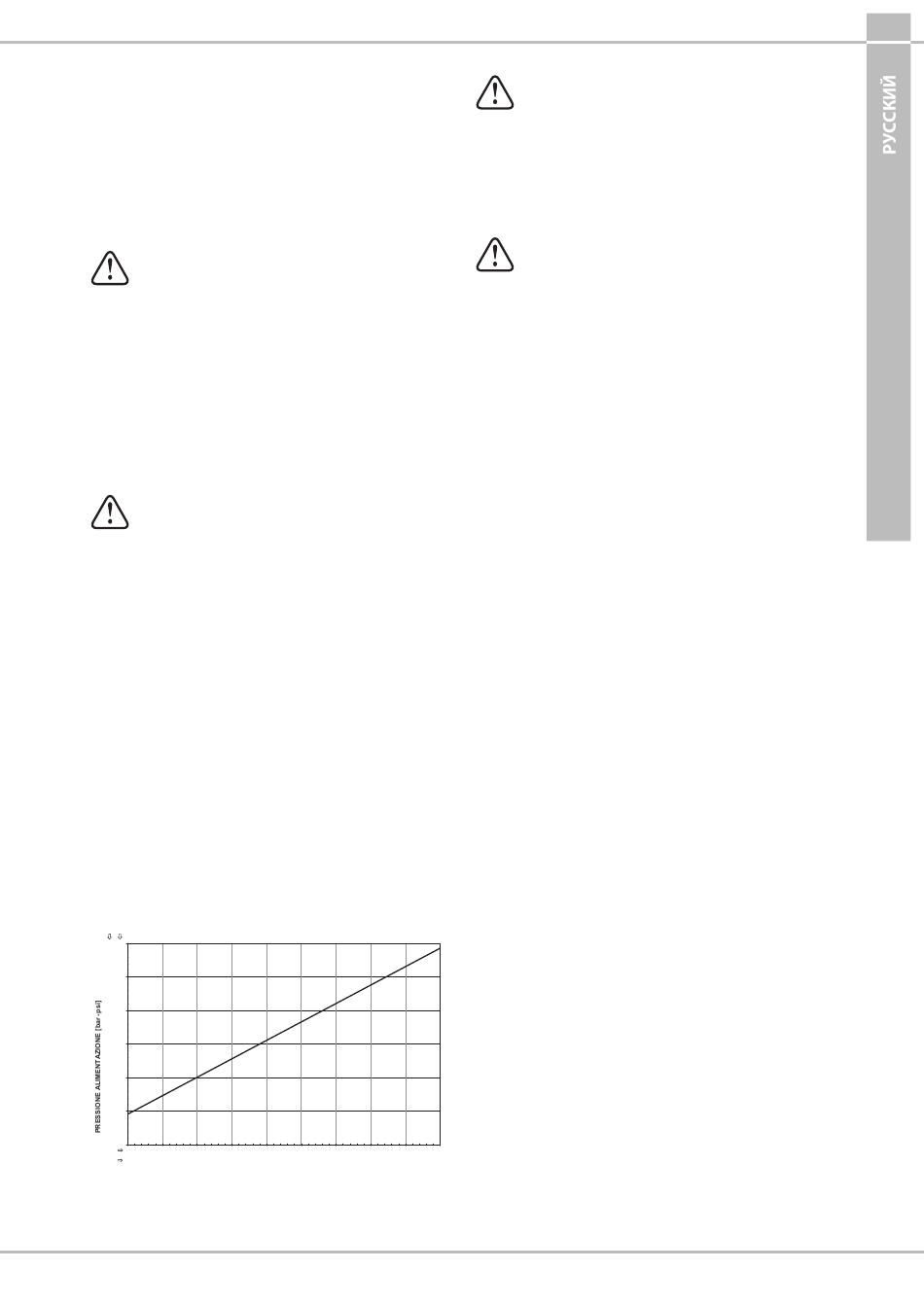

В случае высокой температуры (макс. 85 °C) следуйте
нижеприведенному графику Рис. 6, по которому можно
определить минимальное давление подачи в зависимости
от разных температур.
bar
psi
44 3,0
36 2,5
29 2,0
22 1,5
14 1,0
7 0,5
0,0
0
°C 40 45 50 55
°F 104 113 122 131 140
TEMPERATURA ACQUA [ °C - °F]
60 65 70 75 80 85
149 158 167 176 185
Рис. 6
В случае негативного напора свяжитесь
с техническим отделом или службой
технической поддержки.
9.6 Линия всасывания
Для исправной работы насоса линия всасывания должна
иметь следующие характеристики:
1. Минимальный внутренний диаметр, указанный на
графике в пар. 9.9 и в любом случае равный или
превышающий напор в торце насоса.
Следите за тем, чтобы на трубе не
образовывались локальные сужения, которые
могу привести к падению напора с последующей
кавитацией. Категорически избегайте колен под
углом 90°, подсоединения других трубопроводов,
сужений, обратных уклонов, подковообразных
изгибов и "T"-образных соединений.
2. Компоновка должна быть рассчитана таким образом,
чтобы в любых условиях эксплуатации обеспечивался
минимальный положительный напор в 0,2 м (0,02
бар) при измерении его на входном патрубке насоса;
указанное значение действительно для воды с
температурой до 40°C. В случае более высоких
температур минимальный положительный напор
должен определяться по специальному графику (пар.
9.5).
Максимальный положительный напор, измеряемый на
входном патрубке насоса, не должен превышать 25 м
(2,5 бар) для воды с температурой до 75°C. Выше этой
температуры максимальный положительный напор не
должен превышать 35 м (3,5 бар).
3. Линия должна быть идеально герметичной и сохранять
полную герметичность на протяжении длительного
времени.
4. Следите за тем, чтобы при остановке насоса не
происходило опорожнения, даже частичного.
5. Запрещается использовать фитинги
гидродинамического типа, 3-х или 4-х ходовые
муфты, переходные устройства, патрубки с гайкой и
т.п., поскольку они могут отрицательно повлиять на
рабочие характеристики насоса.
6. Не рекомендуется использовать клапаны Venturi либо
инжекторы для всасывания моющих средств.
7. Не рекомендуется использовать донные клапаны либо
другие типы однонаправленных клапанов.
8. Не направляйте выбросы из байпасного клапана
непосредственно в линию всасывания.
9. Предусмотрите специальные перегородки внутри
бака с тем, чтобы поток воды, поступающий из
байпасного клапана и линии подачи жидкости в бак, не
создавал завихрений или водоворотов вблизи места
подсоединения трубы, питающей насос.
10. Перед подсоединением линии всасывания к насосу
убедитесь в ее идеальной чистоте изнутри.
