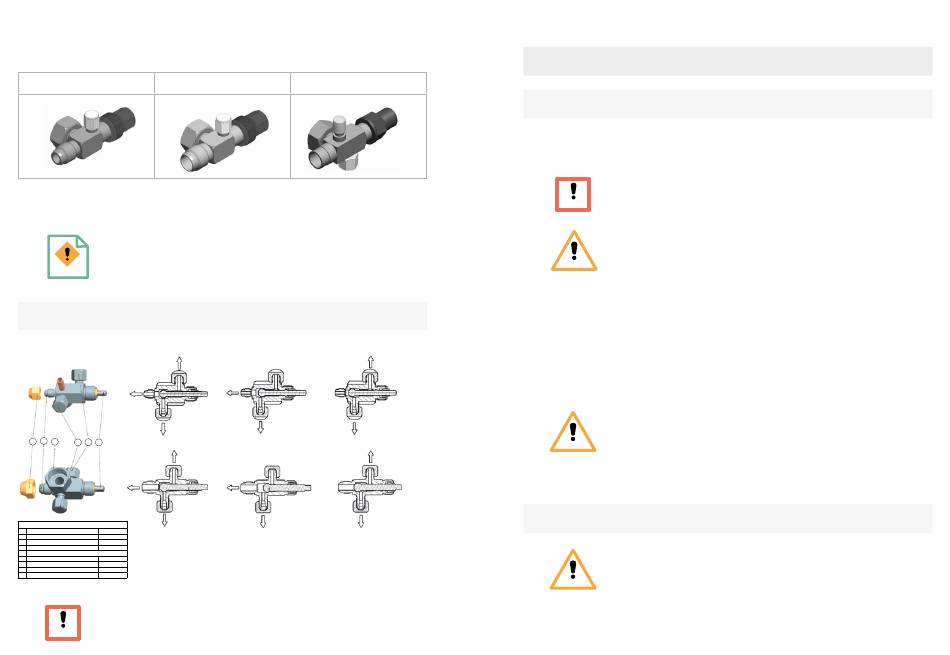

Figure 10.9.1 Types de vannes Rotolock
Vanne à 2 voies 1/2 "
Vanne à 2 voies 5/8 "
avec raccord flare
avec raccord flare
La vanne Rotolock peut être fournie pour une connexion mécanique (évasée et écrou) ou pour une connexion
soudée aux tubes de canalisation, comme indiqué à la Figure 10.9.1.
Pour la version soudée, afin d'éviter toute surchauffe pendant le brasage, qui pourrait
endommager le joint, nous vous recommandons d'effectuer le brasage avant
d'appliquer le joint et de connecter la vanne au compresseur. Il est recommandé de
réduire au minimum le temps de brasage pour ne pas surchauffer l'étanchéité de
IMPORTANT
la broche, même si elle est fabriquée avec un matériau résistant aux températures
élevées. Pour d'autres informations sur le brasage, voir le Chapitre 10.5.
10.9.2 FONCTIONNEMENT DES VANNES
Figure 10.9.2 Position des vannes
5
TIGE DE MANOEUVRE EN POSITION
6
4
3
2
1
MEDIANE : Tout ouvert
TORQUE SPECIFICATIONS:
1
AXE B
10 - 12 Nm
2
PORT PROCESS OR MANOMETER 1/4" SAE
7 - 11.5 Nm
3
ORT PRESSOSTAT 1/4" SAE
7 - 11.5 Nm
4
CONNECTION ROTOLOCK 1" - 14UNS
67 - 82 Nm
5
CONNEXION ENTREES /SORITES POUR LES LCIENTS
6
ECROU 1/4"
14.5 - 17.5 Nm
6
ECROU 3/8"
21.5 - 26.5 Nm
6
ECROU 1/2"
33.2 - 38.7 Nm
6
ECROU 5/8"
43.1 - 47.0 Nm
Remarque : le port pour la connexion au pressostat ne peut jamais être fermé.
Ne pas installer de système et le laisser sans surveillance avec les vannes de service
fermées. Cela empêchera les personnes qui utilisent accidentellement le système
CAUTION
et potentiellement endommager le compresseur et / ou générer une haute pression
dangereuse.
84
Vanne à 3 voies 5/8
avec raccord à braser
TIGE DE MANOEUVRE EN POSITION
TIGE DE MANOEUVRE EN POSITION FERMEE :
OUVERTE : Port process fermé
Connexions entrée sortie fermées
10.10 ALIMENTATION ÉLECTRIQUE
10.10.1 LIMITES ADMISES DE TENSION D'ALIMENTATION
Le compresseur assemblé sur le système de réfrigération doit être raccordé à une ligne d'alimentation
électrique comprenant une tension avec des caractéristiques comprises dans les limites indiquées dans le
Tableau 4.4. En raison de chutes de tension sur le circuit d'alimentation, la tension doit être mesurée aux
bornes des bornes du compresseur. (*)
(*) Comme il est interdit de faire fonctionner le compresseur sans que le cache
terminal soit correctement fixé sur le guide terminal, cette mesure doit être
CAUTION
prise à l'extérieur du capot, aussi près que possible des broches du compresseur.
Pour le raccordement du compresseur à la ligne d'alimentation électrique et pour
les opérations de maintenance / réparation, reportez-vous également à l'Annexe
1- Recommandations - Consignes de sécurité pour l'installation du compresseur.
WARNING
Le Tableau 4.4 indique les tensions de démarrage minimales à partir desquels le compresseur peut démarrer.
Le Chapitre 11.6.2 indique, pour le démarrage du compresseur, les valeurs des conditions de pression
équilibrée et non équilibrée.
Le dimensionnement correct des câbles d'alimentation électrique est important pour garantir de faibles chutes
de tension au démarrage du compresseur et pendant le fonctionnement sous forte charge (voir Chapitre 10.1.7).
En cas de fonctionnement du compresseur hors de la plage de tension de
fonctionnement, vous risquez d'endommager le compresseur et / ou ses
accessoires. Dans certaines conditions spécifiques lorsque vous travaillez en
dehors de la plage de tension de fonctionnement, le protecteur de surcharge peut
WARNING
ne pas être garanti (voir Chapitre 10.1.6).
Une chute de tension inférieure aux limites approuvées par Embraco peut
provoquer une mise en marche prolongée du compresseur, pouvant l'endommager
ainsi que d'autres composants électriques.
10.10.2 SÉLECTION PRÉLIMINAIRE DES FUSIBLES
Le câblage électrique et les protections de sécurité doivent être effectués
conformément aux lois et réglementations en vigueur dans le pays dans lequel le
système de réfrigération fonctionnera.
WARNING
