4.6 TYPES DE REFROIDISSEMENT DU COMPRESSEUR
Selon leur conception et leur puissance, les différents modèles de compresseurs
nécessitent différents systèmes de refroidissement. Le système de refroidissement
destiné à chaque modèle de compresseur est indiqué dans le Catalogue de
produits Embraco sur www.embraco.com
Pour plus d'informations sur l'installation et le refroidissement appropriés du
compresseur, voir le Chapitre 10.1.3.7.
L'utilisation d'un refroidissement insuffisant du compresseur-moteur dans le cas
d'une version refroidie par ventilateur peut entraîner :
• Augmentation de la température moyenne du moteur, réduisant ainsi la durée
de vie de l'isolation du moteur.
WARNING
• Actionnements trop fréquents du protecteur de surcharge, avec réduction de la
durée de vie de celui-ci et des autres pièces.
• Autres impacts négatifs sur les performances ducompresseur et de ses pièces.
Tableau 4.6 Types de refroidissement
TYPE
DESCRIPTION
Refroidissement statique : le compresseur ne nécessite pas de ventilation
S
forcée, mais il doit être installé de sorte que la circulation naturelle de l'air
puisse refroidir suffisamment les compresseurs afin d'éviter une surchauffe.
Refroidissement par ventilateur : le compresseur nécessite un refroidisse-
F
ment par ventilation forcée grâce à l'utilisation d'un ventilateur dimensionné et
installé comme indiqué dans le Tableau 10.1.3.7 et la Figure 10.1.3.7.
Le type de refroidissement et le débit d'air spécifique à chaque compresseur sont
indiqués dans le Catalogue Embraco (voir également le Tableau 10.1.3.7. -
Caractéristiques du refroidisseur de ventilateur). Il peut influencer l'activation du
IMPORTANT
protecteur de surcharge, il faut donc le respecter pour permettre le bon état de
fonctionnement du compresseur.
18
5. PLAQUES D'IDENTIFICATION DU COMPRESSEUR
5.1 PLAQUE SIGNALÉTIQUE DU COMPRESSEUR

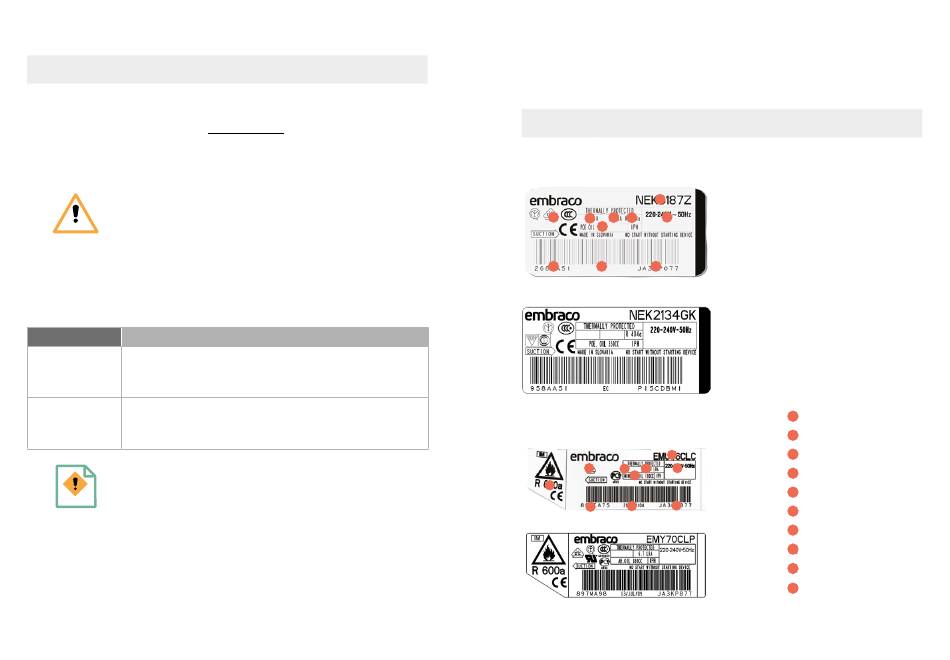

Figure 5.1 Plaque signaletique du compresseur
1
8
5
9
10
2
7
3
6
4
1
2
5
9
10
7
8
6
4
3
1
Modèle compresseur
2
Tension d'alimentation
3
Code de nomenclature
4
Numéro de série
5
Marques d'approbation d'agence de certification
6
Code de date ou Date de production
7
Type et quantité d'huile
8
Type de réfrigérant
Consommation de courant
9
(Intensité de charge nominale, le cas échéant)
Ampérage de rotor bloqué
10
(le cas échéant)
