1.5.4 Régler l'entrefer du frein
L'entrefer nominal Z augmente avec le frottement. Pour que le couple de freinage soit suffisant,
l'entrefer doit être réglé avant qu'il n'atteigne sa valeur maximale. L'entrefer peut être réglé
plusieurs fois. Lorsque l'épaisseur de la plaquette de frein atteint la valeur minimale (voir le
tableau des spécifications ci-dessous), la plaquette de frein doit être remplacée.
Lorsque l'entrefer atteint la valeur maximale, le frein peut ne pas être desserré et la plaquette de
frein peut être brûlée. Cela entraînera également une diminution de la force de freinage, une
augmentation de la rétention et du bruit, voire des accidents graves. Il est important de procéder
à une inspection périodique et de régler l'entrefer. Débranchez l'alimentation. En ajustant les 3
boulons creux (8) et les boulons de montage du stator (9), régler l'entrefer entre le stator (1) et
l'armature (2) à la valeur nominale Z à l'aide d'une jauge d'épaisseur.
Coupl
Puissanc
e
e
nomin
nominale
al
8 N.m
25 W
Lorsque l'alimentation est coupée, en ajustant les 3 boulons de montage du frein (1) et les
boulons creux (7), régler l'entrefer entre le stator (11) et l'armature (8) à la valeur nominale Z à
l'aide d'une jauge d'épaisseur. S'assurer que l'entrefer est identique dans toutes les directions.
Régler l'entrefer dans l'ordre suivant :
–
Dévisser les boulons de fixation du frein (1) à l'aide d'une clé hexagonale.
–
Ajuster les boulons creux (7) à l'aide d'une clé.
–
Visser les trois boulons de fixation du frein (1).
–
Vérifier si l'entrefer Z se situe dans la plage standard à l'aide d'une jauge d'épaisseur.
–

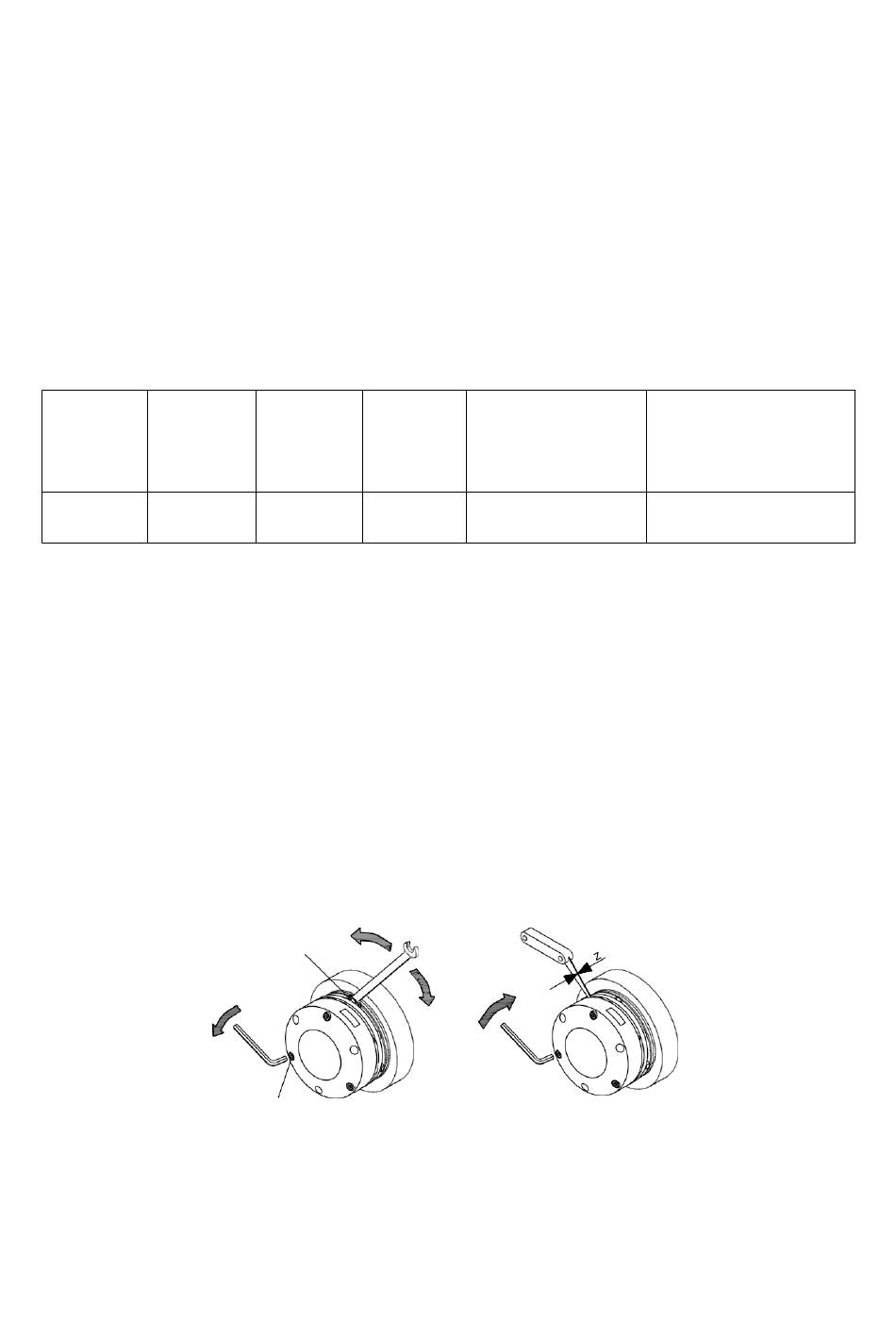

Ajustez les boulons de montage et les boulons creux respectivement selon les figures
suivantes. Régler l'entrefer et visser les boulons de montage du frein.
Dans les conditions générales d'utilisation, le premier réglage de l'entrefer intervient généralement
après 1500 à 2000 heures d'utilisation du frein et il est conseillé d'ajuster l'entrefer tous les 6 mois.
S'il s'agit d'un
de mauvaises conditions de travail, telles que l'utilisation fréquente du frein et les arrêts d'urgence
répétés， l'entrefer
doit être réglé lorsque le frein raccourcit l'intervalle de réglage pour la première fois.
Tableau de spécification
Entrefer
Entrefer
nominal
maximu
m
0,2 mm
0,5 mm
-
7
+
1
Épaisseur
minimale du rotor
6,4 mm
81
Couple de
précontrainte du
boulon de montage
5,5 N.m
