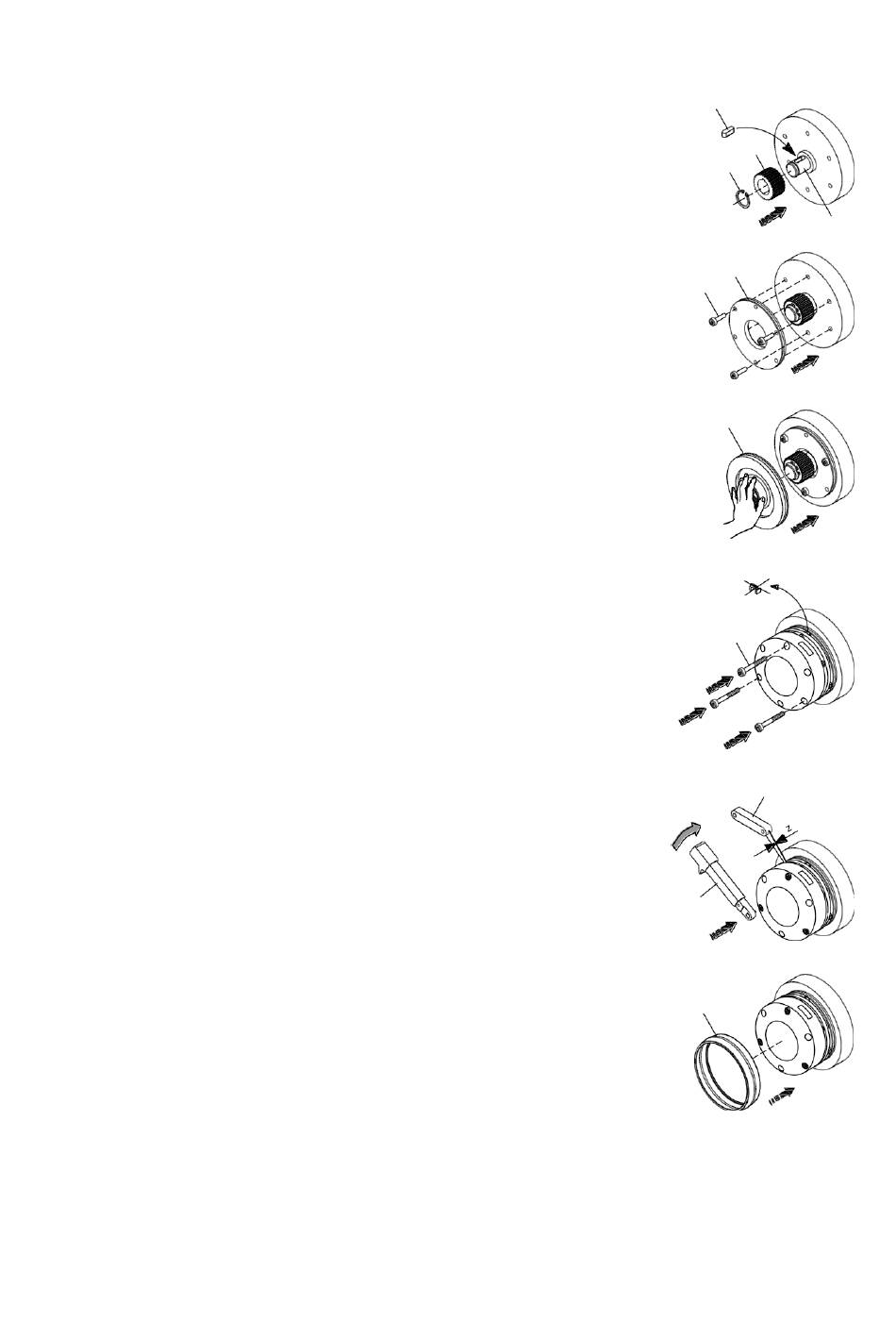

1.5.2 Installation du frein électromagnétique
–
Introduire la clavette plate (13) dans la rainure de l'arbre moteur (9).
Presser la chemise d'arbre (4) sur l'arbre moteur (9) et la fixer avec
le ressort intérieur.
–
Installer le disque de friction (5) sur la face frontale du moteur en
utilisant trois boulons de montage des boulons de friction (12).
–
Couvrir la chemise d'arbre avec le disque de friction (3).
–
Installer le module statorique (2) sur le disque de friction (5) à l'aide
des trois boulons de montage du frein (1).
Remarque : retirez les trois tapis en caoutchouc du module du stator
pour assurer la stabilité du transport.
–
Visser les trois boulons de fixation (1) à l'aide d'une clé
dynamométrique (15) et vérifier l'entrefer (Z) du frein à l'aide d'une
jauge d'épaisseur (16).
–
Mettre en place la housse anti-poussière(6).
–
Connecter le câblage du frein.
78
13
4
14
9
5
12
3
1
16
15
6
