Partie Ⅱ :
1
Unité d'entraînement
1.1 Structure et principe de l'unité d'entraînement

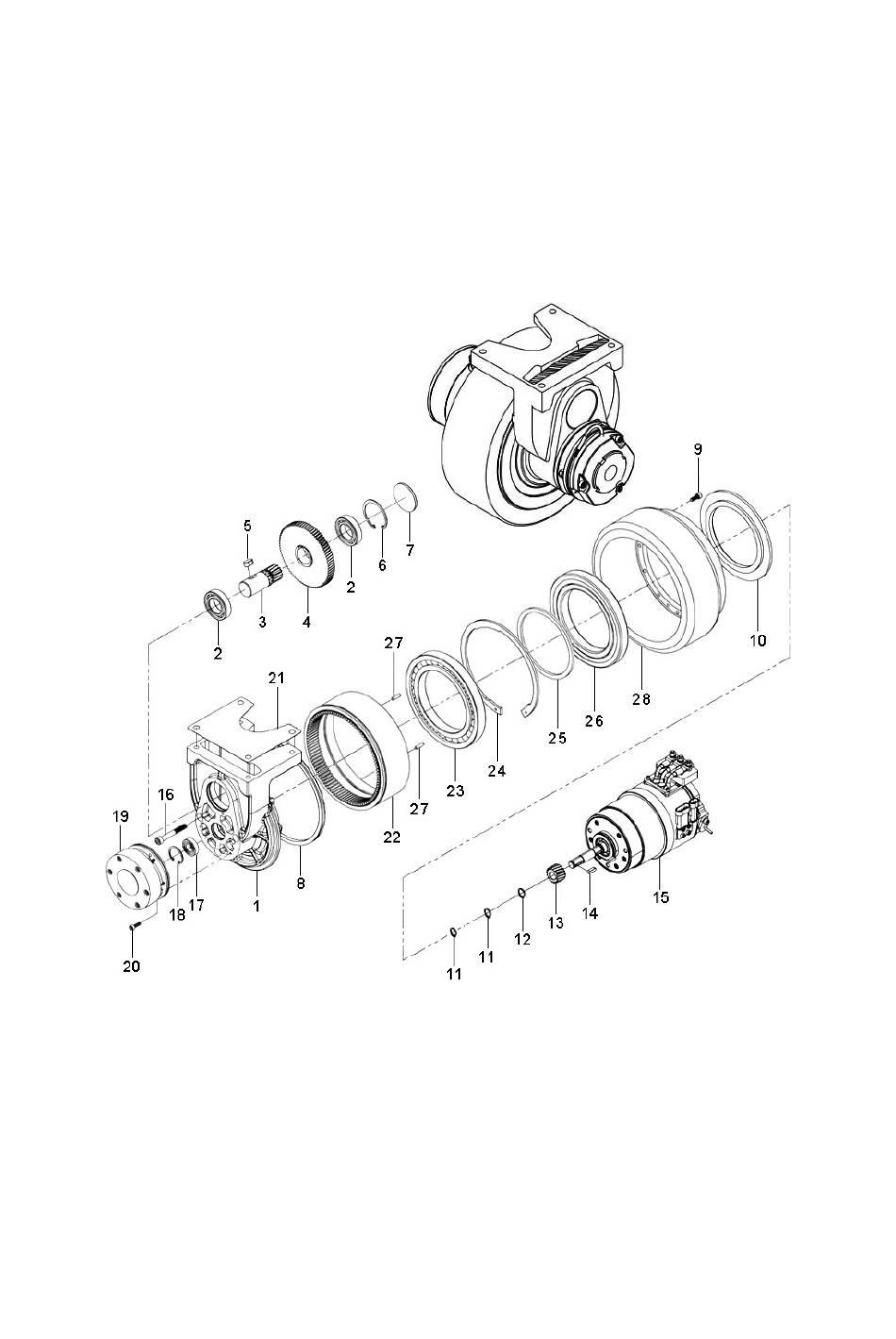

Ce chariot adopte une unité d'entraînement de type moyeu (voir fig.2-1). Cette structure présente
un rendement élevé, une large gamme de rapports d'entraînement, une structure compacte et un
faible volume.
1.Logement
5.Clé plate
9.vis M6×16
13.Engin de conduite
17.Roulement 6002-
2RS
21.Rondelle en papier
25.Anneau spatial
Structure, principe et entretien
2.palier 6006
6.Circlip pour le trou
55
10. chicane
14.Clé plate
18.Circlip pour le trou
32
22. engrenage
annulaire
26.Palier
3. arbre de transmission
7. capuchon d'extrémité
11.Circlip pour l'arbre 14
15.Moteur d'entraînement 16.boulon M8×60
19. frein électromagnétique 20.boulon M5×16
23.Palier
27.goupille ronde
67
4. engrenage
8. joint d'huile
12.Circlip pour
l'arbre
24. anneau de
contrôle
28.Roue motrice
