Extension dynamique des zones :
Tous les systèmes de refroidissement ont un temps de réaction
dynamique quand ils démarrent ou arrêtent les compresseurs.
Pour éviter que le régulateur démarre/arrête le compresseur peu
de temps les uns après les autres, il faut donner au régulateur du
temps supplémentaire après démarrage/arrêt d'un compresseur
pour voir l'impact du changement précédant dans l'exploitation
de capacité.
Pour obtenir ceci on a ajouté un élargissement dynamique des
zones à l'élargissement xe des zones cité précédemment.
Les zones seront élargies un court laps de temps quand un com-
presseur est démarré ou stoppé. En élargissant les zones, la vitesse
du régulateur PI est ralentie pendant un court laps de temps après
un changement de capacité de compresseur.
L'amplitude de l'élargissement de zone dépend de la capacité du
compresseur qui est réellement en fonction ainsi que de la taille
de l'étage du compresseur devant être stoppé/démarré. L'ampli-
tude de l'élargissement de zone est plus grande quand on tourne
avec une capacité de compresseur faible et quand des étages
importants de la capacité de compresseur sont arrêtés/démar-
rés. Le laps de temps de l'élargissement de zone est cependant
constant – après un laps de temps xe après le démarrage/arrêt
d'un compresseur, l'élargissement de zone dynamique est réduit
à 0.
Via le réglage "réduire le nombre d'enclenchement " il est possible
de déterminer le degré d'amplitude d'élargissement de la zone
dynamique pour réduire le fonctionnement cyclique des com-
presseurs.
Si "réduire le nombre d'enclenchement" est mis sur "aucune
réduction" aucun élargissement dynamique des zones n'aura lieu.
Si "réduire le nombre d'enclenchement " est mis sur "faible",
"moyen" ou "grand" l'extension dynamique des zones sera
déclenchée. L'amplitude de l'extension de zone sera la plus grande
quand "réduire le nombre d'enclenchement " est mis sur "grand".

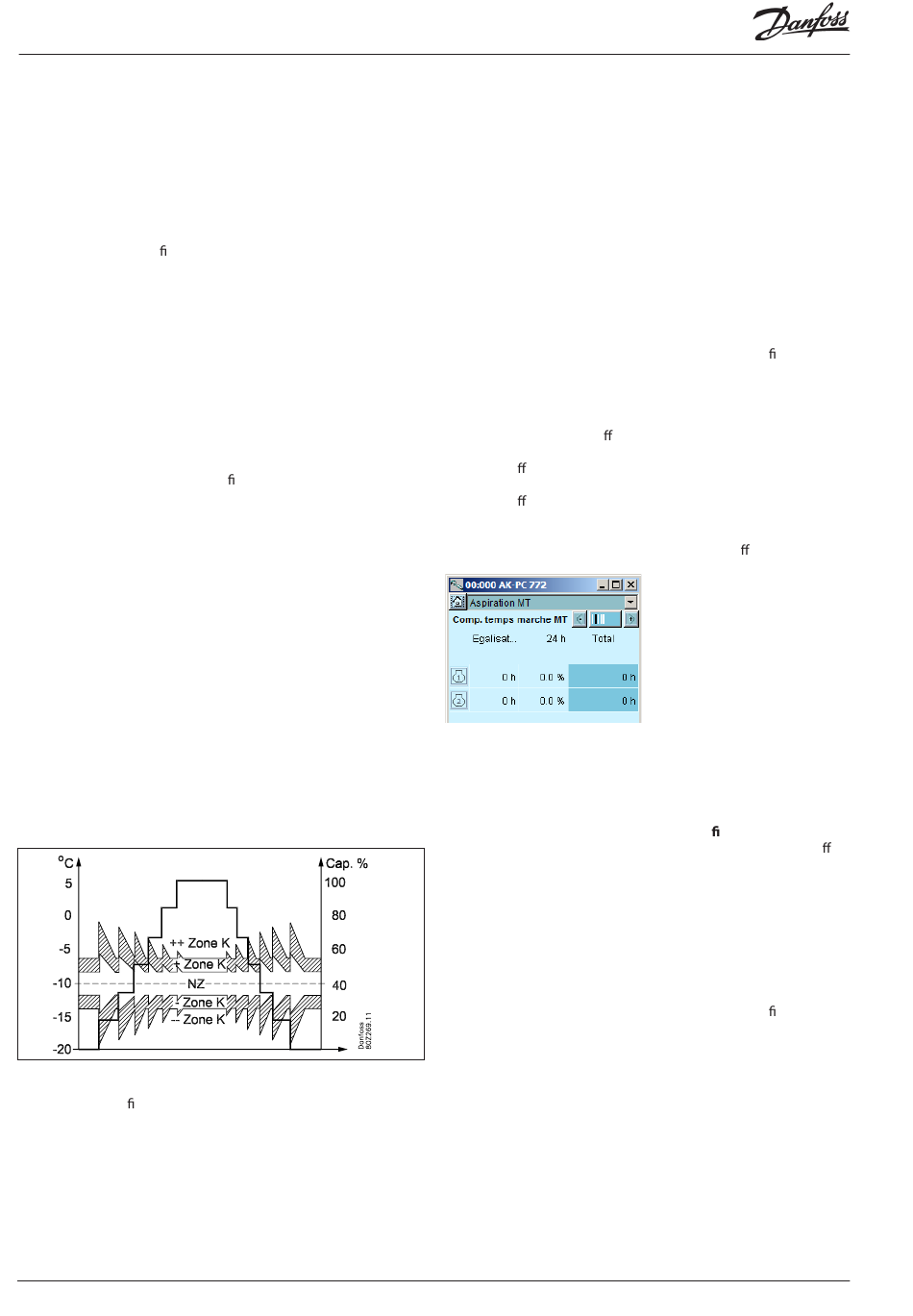

Voir le croquis qui montre un exemple avec le cas de 6 étages de
compresseur avec "réduire le nombre d'enclenchement " mis sur
"grand". Remarquez également que l'extension dynamique des
zones est la plus importante avec une capacité de compresseur
faible.
"réduire le nombre d'enclenchement" = "Grand"
Bande actuelle
Suite à l'extension dynamique des zones, la pression d'aspiration
peut bien se modi er pendant une période quand le régulateur
démarre/stoppe un compresseur, c.a.d. la pression d'aspiration est
en Zone+, mais quand le régulateur démarre un compresseur les
zones sont étendues pendant un certain temps et pendant ce laps
de temps la pression d'aspiration est dans les limites de ZN.
Au régulateur, la lecture de "bande actuelle" montrera dans quelle
zone le régulateur PI travaille – ceci comprend l'extension des
zones. L'expansion dynamique de la zone neutre n'est pas utilisée
lorsque l'un des compresseurs du groupe est régulé en vitesse.
92
Régulation de capacité RS8GU204 © Danfoss 2015-03
Méthode de répartition de capacité
Le distributeur de capacité peut travailler à partir de 2 principes de
répartition.
Les schémas d'enclenchement – fonction cyclique :
Ce principe est utilisé au cas où tous les compresseurs sont de
même type et de même puissance.
Les compresseurs s'enclenchent et s'arrêtent selon le principe
"First In First Out" (FIFO) pour atteindre une égalisation du temps
de marche entre les compresseurs.
Les compresseurs à vitesse commandée seront toujours enclen-
chés en premier et la capacité variable est utilisée pour combler les
trous de capacité entre les étages suivants.
Restrictions de minuteur et arrêt de sécurité
Si un compresseur ne peut démarrer, parce qu'il est « xé » sur le
minuteur de démarrage ou parce qu'il a été soumis à un arrêt de
sécurité, cet étage sera remplacé par un autre compresseur.
Egalisation des heures de service
L'égalisation de ce type s'e ectue entre des compresseurs de types
identiques avec la même capacité totale.
- Lors des di érents démarrages, le compresseur ayant fonctionné
le moins longtemps sera démarré en premier.
- Lors des di érents arrêts, le compresseur ayant fonctionné le plus
longtemps sera arrêté en premier.
- Pour des compresseurs à plusieurs étages, l'égalisation du temps
de marche s'opère entre l'étage principal des di érents compres-
seurs.
La colonne de gauche décrit les heures de fonctionnement que
le régulateur égalise.
La colonne de droite présente la durée de fonctionnement
actuelle du compresseur. La valeur doit être réinitialisée lorsque
le compresseur est remplacé.
Schémas d'enclenchement – régime Best t
Ce principe est utilisé si les compresseurs sont de puissance di é-
rente.
Le distributeur de capacité démarrera et arrêtera la capacité du
compresseur pour atteindre le moins de sauts de capacité pos-
sible.
Les compresseurs à vitesse commandée seront toujours enclen-
chés en premier et la capacité variable est utilisée pour combler les
trous de capacité entre les étages suivants.
Restrictions de minuteur et arrêt de sécurité
Si un compresseur ne peut démarrer, parce qu'il est « xé » sur le
minuteur de démarrage ou parce qu'il a été soumis à un arrêt de
sécurité, cet étage sera remplacé par un autre compresseur ou par
une autre combinaison.
Changement de capacité minimum
Pour éviter que le distributeur de capacité choisisse une nouvelle
combinaison de compresseurs (enclenche et arrête des compres-
seurs) sur base d'un petit changement du besoin de capacité, il est
possible d'évaluer ce changement minimum de besoin de capacité
avant que le distributeur de capacité passe à une nouvelle combi-
naison de compresseurs.
