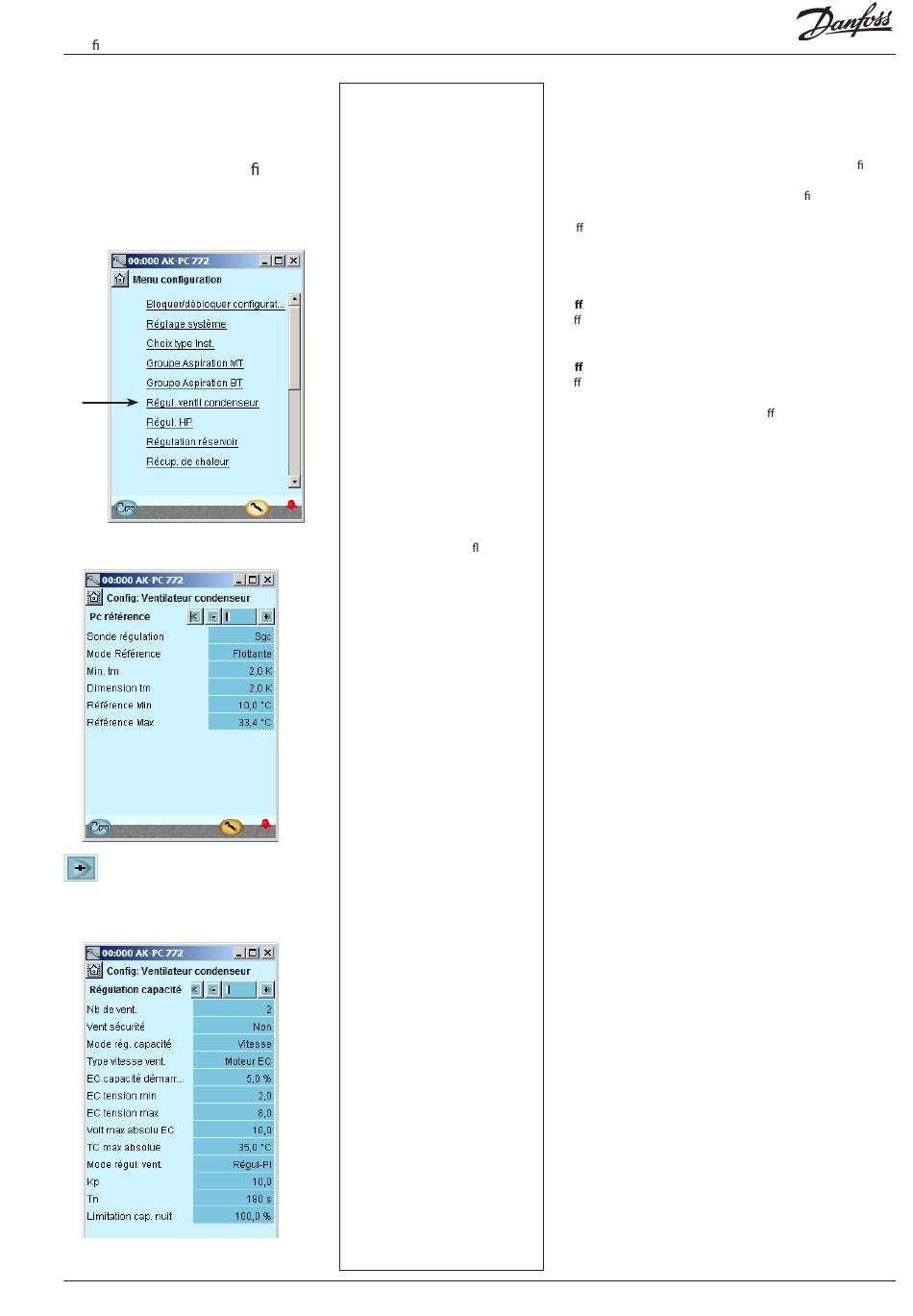

Con guration - Suite
Réglage de la régulation des
ventilateurs de condenseurs
1. Appel du menu de con guration
2. Choisir ventilateur de conden-
seur
3. Réglage du mode de régulation
et de la référence
Appuyez sur le bouton + pour
passer à la page suivante.
4. Réglage des valeurs de la régula-
tion de capacité
AK-PC 772
Dans notre exemple, la pression de
condensation est régulée selon la
Sgc et á Sc3 (référence ottante).
Les réglages sont illustrés ici.
Dans notre exemple, la vitesse de
tous les ventilateurs est régulée en
parallèle.
Les réglages sont illustrés ici, à
droite.
Pour information : la fonction «
Contrôle ventilateurs » exige un
signal d'entrée de chaque venti-
lateur.
Régulation de capacité RS8GU204 © Danfoss 2015-03
3 – Référence PC
Capteur de régulation
Sgc: température à la sortie du refroidisseur de gaz
Choix de référence
Choix de la référence de pression de condensation.
Permanente : est utilisée si l'on souhaite une référence xe =
« réglage »
Flottante : est utilisée si la référence est modi ée en fonc-
tion du signal de la température extérieure Sc3, entre la
"di érence dimensionnée tm K" /"tm K minimum" réglée et
la capacité actuelle enclenchée du compresseur. (Le liquide
est recommandé pour le CO2 et la récupération de chaleur.)
Réglage
Réglage de la pression de condensation souhaitée en °C
Di érence Tm minimum
Di érence moyenne de température minimum entre la
température de l'air Sc3 et la température de condensation
Pc sans aucune charge
Di érence Tm dimensionnée
Di érence moyenne de température dimensionnée entre
la température de l'air Sc3 et la température de condensa-
tion Pc en cas de charge maximum (di érence tm en cas de
charge max., généralement de 8 à 15 K).
Référence min.
Référence minimum de pression de condensation admise
Référence max.
Référence maximum de pression de condensation admisee
4 – Régulation de la capacité
Nombre de ventilateurs
Réglez le nombre de ventilateurs..
Surveillance des ventilateurs
Surveillance de sécurité des ventilateurs. Une entrée digitale
à la surveillance de chaque ventilateur est utilisée.
Méthode de régulation
Choisissez la forme de régulation pour le condenseur.
Etage : les ventilateurs se connectent par étage par le biais
des sorties relais
Etage/vitesse : la capacité du ventilateur est réglée par le
biais de la combinaison de la régulation de la vitesse et de la
connexion par étage
Vitesse : la capacité du ventilateur est réglée par le biais de la
régulation de la vitesse (variateur de fréquence).
Vitesse 1.étage: : Régulation de la vitesse du premier ventila-
teur et couplage d'étages des autres
Type Vitesse ventilateur
AKD (et moteurs classiques)
Moteur EC = moteurs de ventilateurs à régulation CC
Commande démarrage de la vitesse
Vitesse minimum pour démarrer la commande de la vitesse
(doit être réglée à une valeur supérieure à "VSD Min. Speed
%")
Commande vitesse minimum
Vitesse minimum à laquelle la commande de la vitesse est
arrêtée (charge faible)
Surveillance de sécurité AKD
Choix de la surveillance de sécurité du variateur de fré-
quence. Une entrée digitale á la surveillance du variateur de
fréquence est utilisée.
EC capacité démarrage
La régulation attend que le besoin s'en fasse sentir pour
délivrer une tension au moteur EC.
EC tension min
Valeur de tension à une capacité de 0 %
EC tension max
Valeur de tension à une capacité de 100 %
Volt max absolu EC
Tension admissible pour le moteur EC (surcapacité)
TC max absolue
Valeur max. pour Tc
Suite en page suivante
