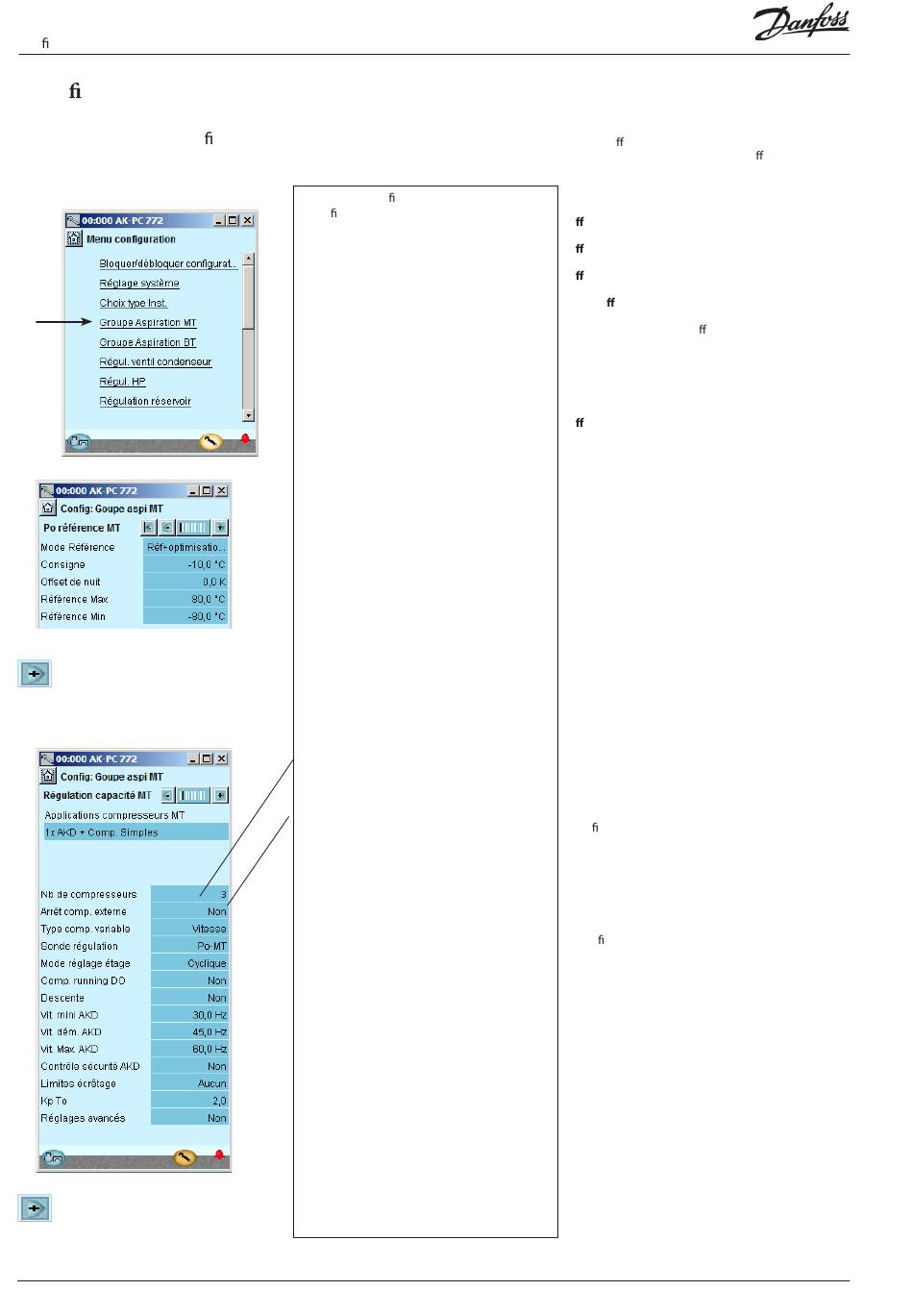

Con guration - Suite
Modi cation de la régulation de fonction d'aspiration MT
1. Appel du menu de con guration
2. Choix du groupe d'aspiration MT
3. Régler les valeurs de référence
Appuyez sur le bouton + pour
passer à la page suivante.
4. Régler les valeurs de la régula-
tion de capacité
Appuyez sur le bouton + pour
passer à la page suivante.
58
Le menu de con guration du Service Tool se
modi e alors. Il montre les réglages possibles
pour le type d'installation choisi.
Réglages de notre exemple :
- Optimization Po
- Pression d'aspiration = -10°C
Les réglages sont illustrés ici.
Il y a plusieurs pages sous-jacentes.
En l'occurrence, la barre noire indique à quelle
page on se trouve.
Pour passer d'une page à l'autre, il convient
d'utiliser les boutons + et -.
Réglages de notre exemple :
- Externe arrêt compresseur
- AKD + comp. simples
- 3 compresseurs
- P0 comme signal au régulateur
- cyclique
Régulation de capacité RS8GU204 © Danfoss 2015-03
3 - Mode reference
Décalage de la pression d'aspiration avec signaux
externes.
0: Référence = point de réglage + décalage noc-
turne + o set à partir du signal externe 0-10 V.
1: Référence = point de réglage + o set à partir
d'une optimisation P0
Réglage ( -80 á +30°C)
Point de réglage pour la pression d'aspiration
souhaitée en °C.
O set via réf ext.
Réglage si un signal externe 0-10 V doit être utilisé.
O set à entrée max (-100 à +100 °C)
Valeur de décalage en cas de signal max. (10 V).
O set à entrée min (-100 à +100 °C)
Valeur de décalage en cas de signal min. (0 V).
Filtre o set (10 - 1800 s)
Est ici réglée la vitesse à laquelle un changement
dans la référence doit s'e ectuer.
Choix nuit par DI
Sélectionnez si une entrée digitale est requise pour
une activation du régime de nuit. Le régime de nuit
peut alternativement être contrôlé par le biais d'un
programme hebdomadaire interne ou via un signal
de réseau.
O set de nuit (-25 - 25 K)
Décalage de la pression de l'évaporateur en régime
de nuit (réglé en Kelvin)
Référence Max (-50 à +80 °C)
Référence maximum de pression d'aspiration
autorisée
Référence Min (-80 à +25 °C)
Référence minimum de pression d'aspiration
autorisée
4 - Applications compresseur
On détermine ici l'une des combinaisons possibles.
Nb de compresseur
Réglez le nombre de compresseurs.
(2 max. si le compresseur parallèle est
aussi sélectionné)
Réduction
Réglez le nombre de vannes de régulation de
capacité.
Arrêt comp. externe
Un interrupteur externe peut être raccordé pour
démarrer et arrêter la régulation du compresseur.
Type compesseur variable
Choisissez la régulation de la vitesse ou digital scroll
Sonde régulation
Po : régulation selon P0
Mode réglage étage
Choisissez le schéma d'enclenchement pour les
compresseurs
Cyclique: Égalisation du temps de marche (FIFO)
Best t:: Meilleure adaptation de capacité possible
(le moins de sauts de capacité possible)
Comp. running DO
Sélectionner si un relais doit s'activer lorsque le
circuit MT refroidit
Pump down
Sélectionnez l'activation ou non d'une fonction
pump down au niveau du dernier compresseur
Ceci a n d'éviter des cycles importants aux com-
presseurs.
Limite P0 Pump down (-80 à +30 °C)
Sélectionnez la limite pump down.
Vit.mini AKD (0.5 – 60.0 Hz)
Vitesse min. à laquelle le compresseur doit s'arrêter.
Vit dém AKD (20.0 – 60.0 Hz)
Vitesse minimum lorsque le compresseur doit s'en-
clencher (doit être réglé sur une valeur supérieure à
« vitesse min. VSD »).
Vit. Max AKD (40.0 – 120.0 Hz)
Vitesse la plus élevée autorisée pour le compresseur
Contrôle sécurité AKD
Il convient de sélectionner si une entrée pour la sur-
veillance du variateur de fréquence est souhaitée.
Temps PWM
Temps pour la vanne de dérivation (temps de
marche et d'arrêt)
Capacité PWM min.
Capacité minimale dans la période de temps (sans
capacité minimale, le compresseur ne sera pas
refroidi)
Capacité PWM max.
Limite de la capacité dans la période de temps (100
= aucune limite)
Limites écrêtage
