Fonction PI séparée

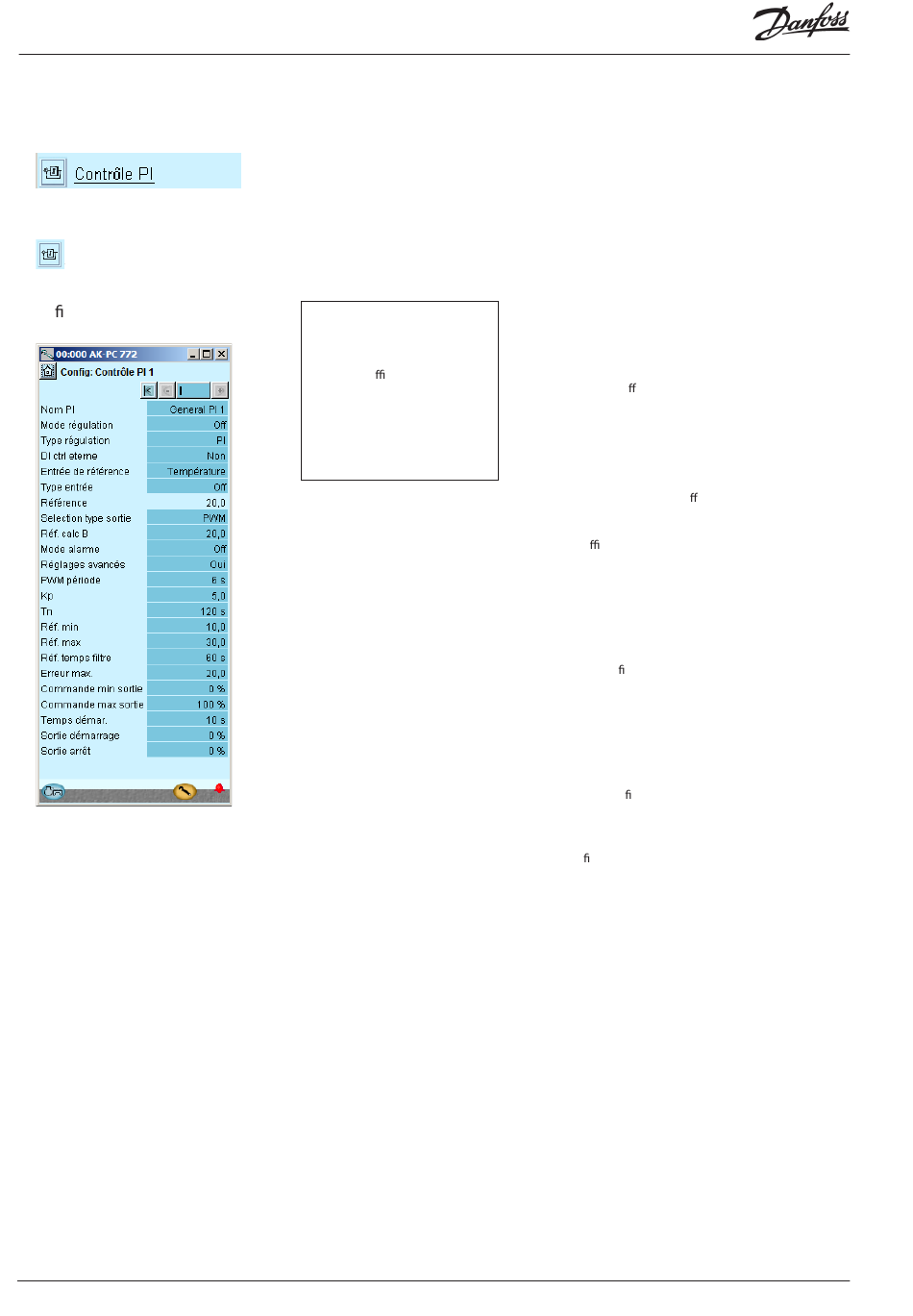

1. Choisissez Contrôlé PI
2. Choisissez Contrôlé PI actuel
3. Dé nissez les valeurs et les noms
requis associés à la fonction.
72
Dans notre exemple,
nous n'utilisons pas cette
fonction. L'a chage n'est
donc représenté ici qu'à titre
purement indicatif.
Régulation de capacité RS8GU204 © Danfoss 2015-03
3 - Contrôlé PI
La fonction peut être utilisée pour une régulation facultative.
Réglages :
• Nom
• Mode régulation: O , Manuel ou Auto
• Type régulation: P ou PI
• DI ctrl externe: sur « Oui » s'il est prévu un interrupteur
externe en mesure d'activer/désactiver la régulation.
• Entrée de référence: Choisissez le signal que recevra la
régulation. Température, Pression, Press vers temp, Tension,
Signal, Tc, Pc, Ss ou Sd.
• Type entée: Choisissez entre: O , Température, Pression,
Press vers temp, Tension, Signal, Tc, Pc, Ss ou DI.
• Relever le signal destiné à la référence variable (non repré-
senté sur l'a chage), et
• Relever la référence totale.
• Selection type sortie. Ce champ vous permet de sélection-
ner la fonction de sortie (PWM = largeur d'impulsion modu-
lée (vanne AKV fx)), un signal de commande pas-à-pas pour
un moteur pas-à-pas ou un signal tension.
• Réf. calc A: constante pour une valeur variable comprise
dans la référence (référence = Ax + B)
• Réf. calc B: valeur xe comprise dans la référence
• Mode alarme: choisissez s'il convient d'associer une alarme
à la fonction. Quand ce mode est réglé sur ON, vous pouvez
saisir des textes d'alarmes et des limites d'alarmes.
• Réglages avances: A ce stade, vous pouvez sélectionner les
paramètres de régulation.
• PWM période: période au cours de laquelle le signal a est
activé et désactivé.
• Kp: facteur d'ampli cation
• Tn: temps d'intégration
• Minimum référence: plus basse référence admise
• Maximum référence: plus haute référence admise
• Réf. Temps ltre: durée de la référence pour des variations
en fonction
• Erreur max.: dysfonctionnement maximum admissible,
auquel l'intégrateur continue à prendre part à la régulation
• Commande min sortie: plus bas signal de sortie admis
• Commande max sortie: plus haut signal de sortie admis
• Temps démar: au démarrage, temps auquel le signal de
sortie est commandé de force
• Sortie démarrage: valeur du signal de sortie au moment du
démarrage
• Sortie arrêt: valeur du signal de sortie au moment de l'arrêt
