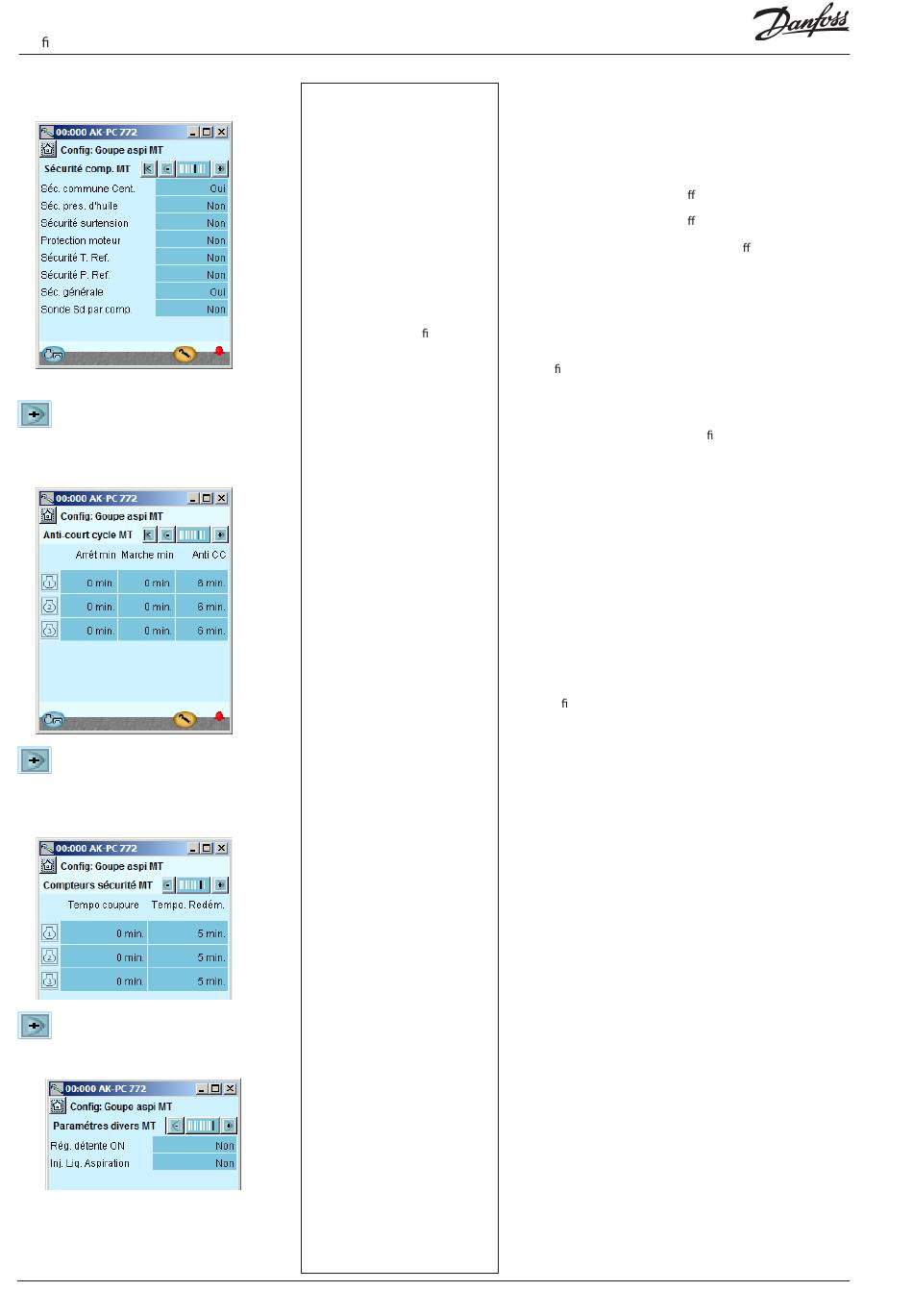

Con guration - Suite
8. Réglage de la surveillance des
compresseurs
Appuyez sur le bouton + pour
passer à la page suivante.
9. Réglez les temps de marche des
compresseurs
Appuyez sur le bouton + pour
passer à la page suivante.
Réglage des temps de dé-
10.
clenchement de sécurité
Appuyez sur le bouton + pour
passer à la page suivante.
11. Réglez diverses fonctions
60
Dans l'exemple actuel, nous
avons choisi les réglages suivants:
- La protection commune
qui s'applique à tous les
compresseurs.
- La protection générale
qui s'applique à chaque
compresseur pris à part.
(On aurait pu choisir les autres si
une protection spéci que pour
chaque compresseur était exigée.)
Réglage du temps de
déclenchement (OFF) minimum
du relais de compresseur.
Réglage du temps
d'enclenchement (ON) minimum
du relais de compresseur.
Réglage de la fréquence des
démarrages du compresseur.
Ces réglages ne s'appliquent qu'au
relais jouant sur le moteur du
compresseur. Ils ne s'appliquent
pas aux étages.
En cas de chevauchement des
restrictions, le régulateur choisit
la plus longue.
Notre exemple n'utilise pas ces
fonctions.
Régulation de capacité RS8GU204 © Danfoss 2015-03
Temporisation T0 maximum
Temporisation avant alarme pour une pression élevée P0.
Temps de redémarrage de sécurité
Temporisation commune avant redémarrage des compres-
seurs.
(Vaut pour les fonctions "Sd max limit", "Pc max limit" et "T0
min limit").
Alarme SH minimum
Limite d'alarme pour la surchau e minimum d'aspiration.
Alarme SH maximum
Limite d'alarme pour la surchau e maximum d'aspiration.
Temporisation de l'alarme SH
Temporisation avant alarme pour surchau e min./max.
d'aspiration.
8 – Sécurité du compresseur
Protection commune
Choisissez si une entrée de sécurité supérieure commune à
tous les compresseurs est souhaitée. Quand l'alarme s'active,
tous les compresseurs s'arrêtent.
Protection pression d'huile et autres
L'on dé nit ici si une telle protection doit être appliquée.
Si "Général", il s'agit d'un signal provenant de chacun des
compresseurs.
9 – Temps anti court cycle
L'on règle ici les temps de marche a n d'éviter tout fonction-
nement inutile.
Le temps de redémarrage est le temps entre deux démar-
rages consécutifs.
10 – Temps de sécurité
Temporisation
Temporisation à partir de la suppression de la sécurité auto-
matique et jusqu'au signalement d'une erreur du compres-
seur. Ce réglage est commun à toutes les entrées de sécurité
pour le compresseur concerné.
Temporisation de redémarrage
Temps minimum pendant lequel un compresseur doit être
OK après arrêt de la sécurité. L'on peut ensuite procéder au
redémarrage.
11 - Divers
Rég. détente ON (Injection On)
La fonction est sélectionnée si un relais doit être réservé pour
la fonction. (La fonction est connectée aux régulateurs des
postes a n d'arrêter ceux-ci avec l'arrêt du dernier compres-
seur)
Réseau: Réseau Le signal est envoyé aux régulateurs par
l'intermédiaire d'une transmission de données.
Injection liquide à l'aspiration
Cette fonction est sélectionnée si une injection de liquide
doit être opérée dans l'aspiration pour maintenir la tempéra-
ture de refoulement.
Une régulation est possible soit à l'aide d'une électrovanne et
d'une vanne TEV, soit à l'aide d'une vanne AKV.
AK-PC 772
