Montage

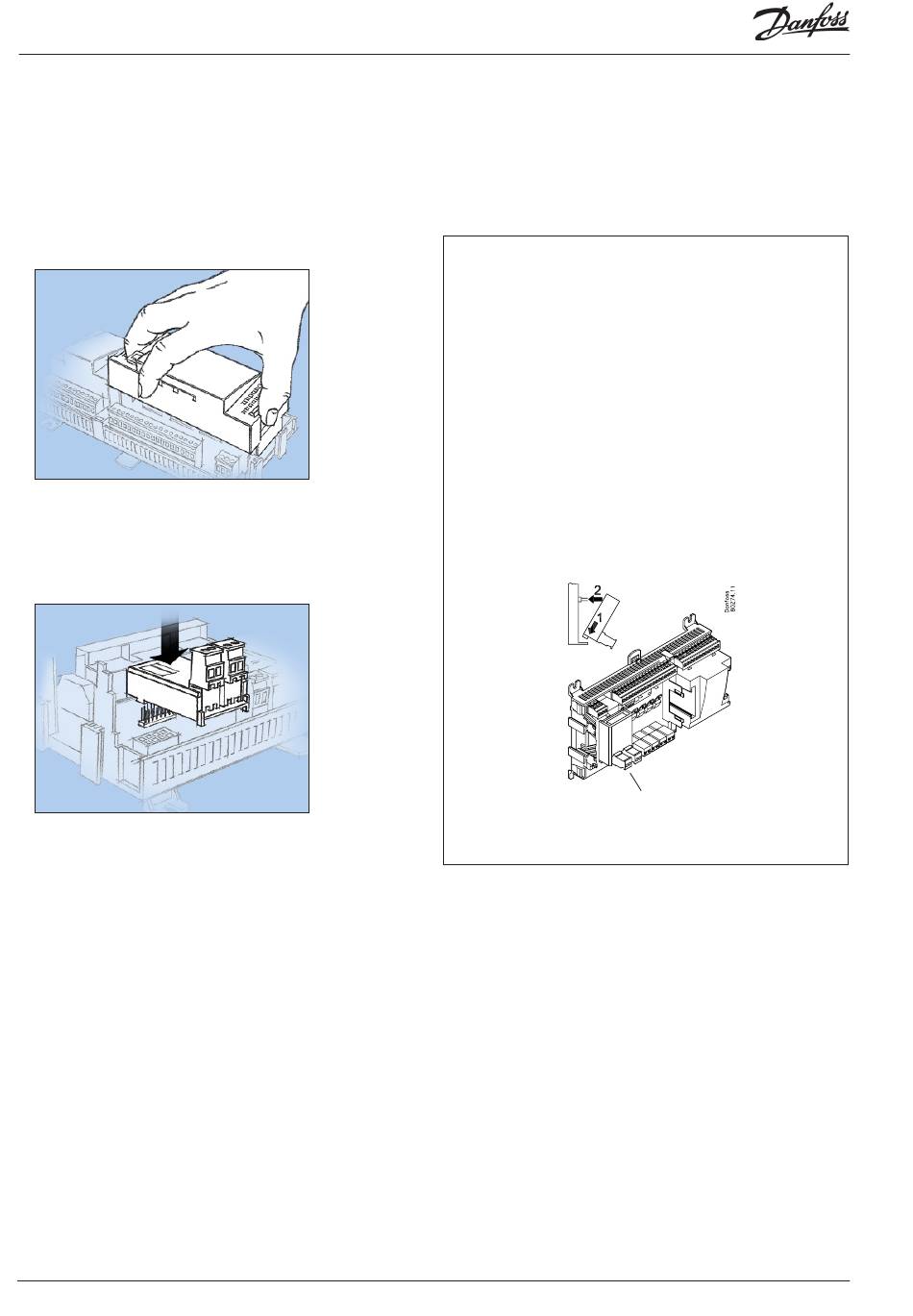

Montage d'un module sortie analogique
Enlevez la partie supérieure du module de base
1.
Pour cela, il faut que le module soit hors tension.
Pressez (vers l'intérieur) le côté à gauche des diodes et le côté à
droite des sélecteurs d'adresses.
Enlevez la partie supérieure du Module de base.
2. Mettez le module d'extension en place dans le
module de base
3. Remettez la partie supérieure du module de base
en place
46
Régulation de capacité RS8GU204 © Danfoss 2015-03
Le module d'extension analogique utilisé pour le montage à l'intérieur du
module de régulation est illustré à titre indicatif uniquement. Il n'est pas
utilisé dans l'exemple.
Il y a deux sorties.
AK-PC 772
