Principes
Le grand avantage de cette gamme de régulateurs est que l'on
peut l'adapter à la taille de l'installation. Les régulateurs sont mis
au point pour les commandes d'installations frigori ques, mais
sans application spéci que – la variation est créée par le logiciel
installé et par la dé nition des connexions. Les mêmes modules
s'inscrivent dans chaque régulation, et la composition peut être
modi ée selon besoin.
Grâce à ces modules (ou « briques »), on obtient une quantité
importante de régulations variables. Or, c'est au technicien
d'adapter la régulation aux besoins actuels : le présent manuel
vous o re la réponse aux questions permettant de dé nir et
d'établir les connexions.
La programmation et la con guration du régulateur seront repris
plus tard.

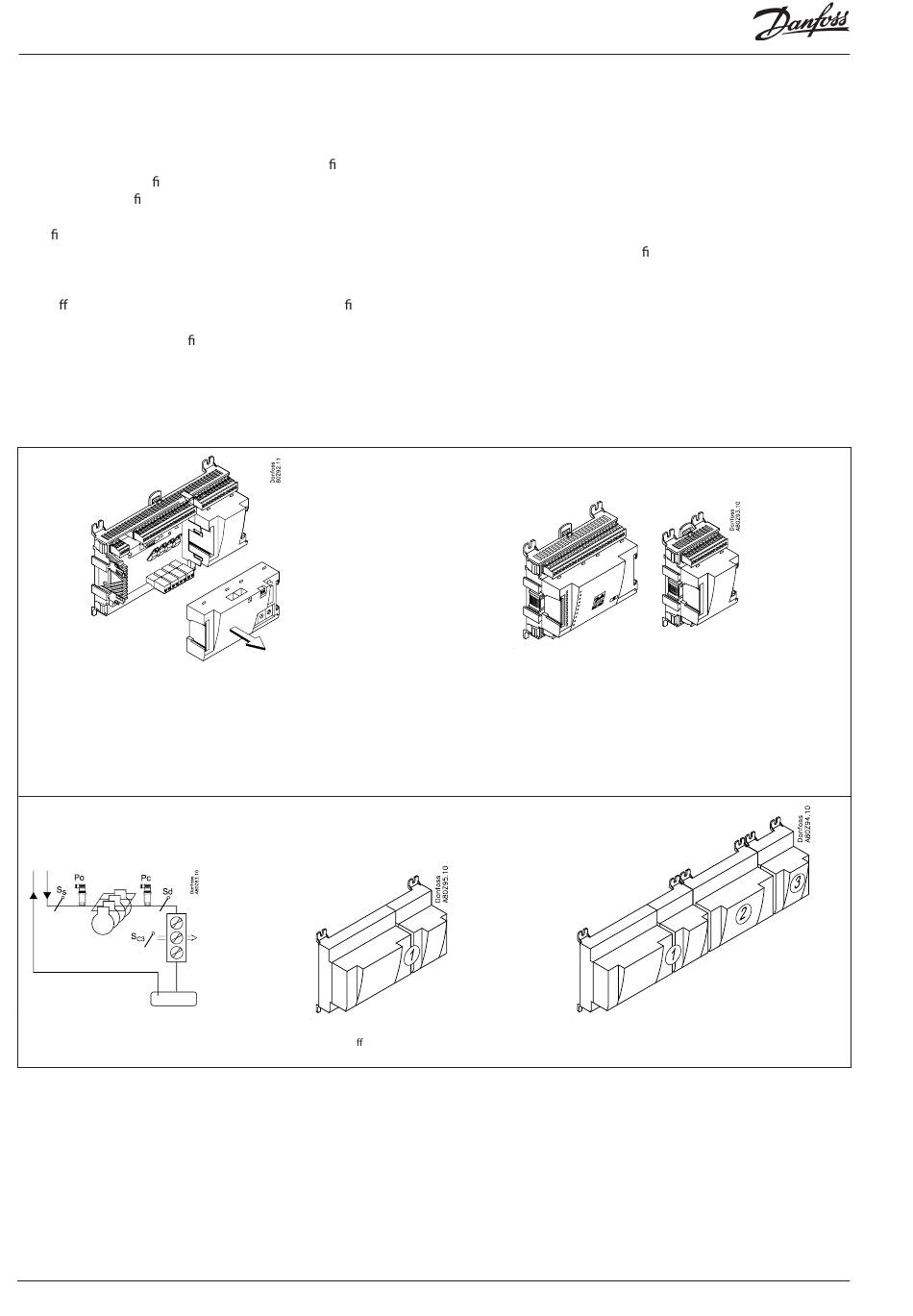

Régulateur
Partie inférieure
Le régulateur est la pierre de voûte de la régulation. Ce Module comprend les
entrées et les sorties nécessaires pour desservir les petites installations.
• La partie inférieure avec les bornes de raccordement sont les mêmes pour tous les
types de régulateurs.
• La partie supérieure constitue l'intelligence avec le logiciel. C'est cette unité qui
varie selon le type de régulateur. Elle sera toujours livrée avec la partie inférieure.
• En plus du logiciel, la partie supérieure comprend la connexion pour la communi-
cation des données et les adresses.
Exemple
4
Partie supérieure
Une régulation avec peu de raccordements
peut s'e ectuer à l'aide d'un seul Module
régulateur.
Régulation de capacité RS8GU204 © Danfoss 2015-03
Avantages obtenus
• La puissance du régulateur s'adapte à l'agrandissement de
l'installation
• Le logiciel convient à une seule régulation ou à plusieurs
• Davantage de régulations moyennant les mêmes composants
• Facilité d'extension si les besoins changent
• Concept souple :
- Gamme de régulateurs à con guration commune
- Un seul principe pour applications multiples
- On choisit les modules selon les demandes de connexions
- Les mêmes modules conviennent à toutes les régulations
Modules d'extension
En cas d'agrandissement de l'installation nécessitant davantage de fonctions, on
élargit simplement la régulation.
Des Modules supplémentaires permettent la réception de plus de signaux et la
commutation de plus de relais – le nombre étant fonction de l'application actuelle.
S'il y a de nombreux raccordements, il est possible
de monter un ou plusieurs Modules d'extension.
AK-PC 772
