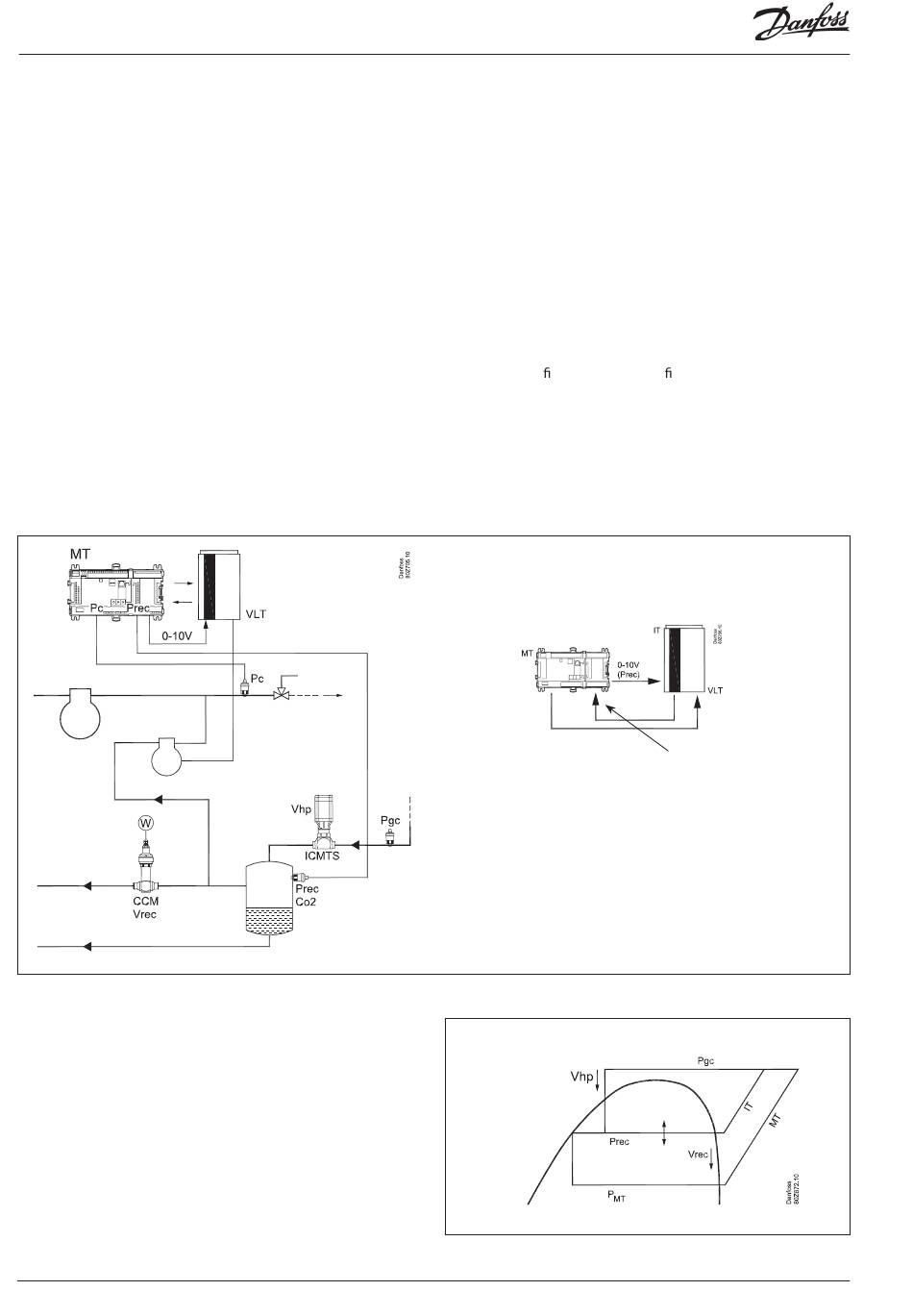

Compression parallèle
Principe
Sur des systèmes transcritiques installés dans des environnements
légèrement plus chauds que la normale, le COP sera considérable-
ment amélioré grâce à la compression parallèle.
Un ou plusieurs compresseurs sont utilisés pour contribuer au
maintien de la pression du réservoir durant des périodes chaudes
lorsque la température extérieure devient élevée, notamment
durant les mois d'été.
La régulation de puissance ordinaire sur MT et LT est assurée par
un AK-PC 772.
La section MT contrôle également le circuit de condenseur entier
avec récupération de la chaleur, refroidissement du gaz et pres-
sion du réservoir.
La compression parallèle (température intermédiaire, IT) est
contrôlée par un variateur de fréquence qui reçoit les signaux de
la régulation MT. Elle déclenche le compresseur en cas de besoin
de sorte que la pression du réservoir soit maintenue au niveau
souhaité.
108
Régulation de capacité RS8GU204 © Danfoss 2015-03
La fonction est activée par la régulation MT qui enregistre régu-
lièrement le degré d'ouverture de la vanne Vrec. Lorsque ce degré
est supérieur à la valeur de consigne, la régulation MT déclenche
un relais. Ce signal est enregistré par le variateur de fréquence sur
IT qui démarre le compresseur IT. Le variateur de fréquence régule
la vitesse du compresseur IT pour que la pression du réservoir soit
maintenue au niveau souhaité.
Lorsque le compresseur IT est en marche, le variateur de fré-
quence envoie un signal. Ceci est enregistré par la régulation MT
qui ferme la vanne Vrec.
La référence pour la pression du réservoir est augmentée au maxi-
mum (Prec max.) lorsque le compresseur IT fonctionne.
Prec max. est dé nie pendant la con guration du réservoir.
Si le besoin en puissance IT chute au minimum, le compresseur
s'arrête, le signal jusqu'à la régulation MT disparaît et la régulation
MT reprend le contrôle de pression du réservoir par régulation de
la vanne Vrec.
Sortie du démar-
rage comp. IT
(IT comp. release)
Le signal 0-10 V est la pression du réser-
voir convertie en tension.
Entrée de fonctionne-
ment comp. IT
(IT comp. running)
AK-PC 772
