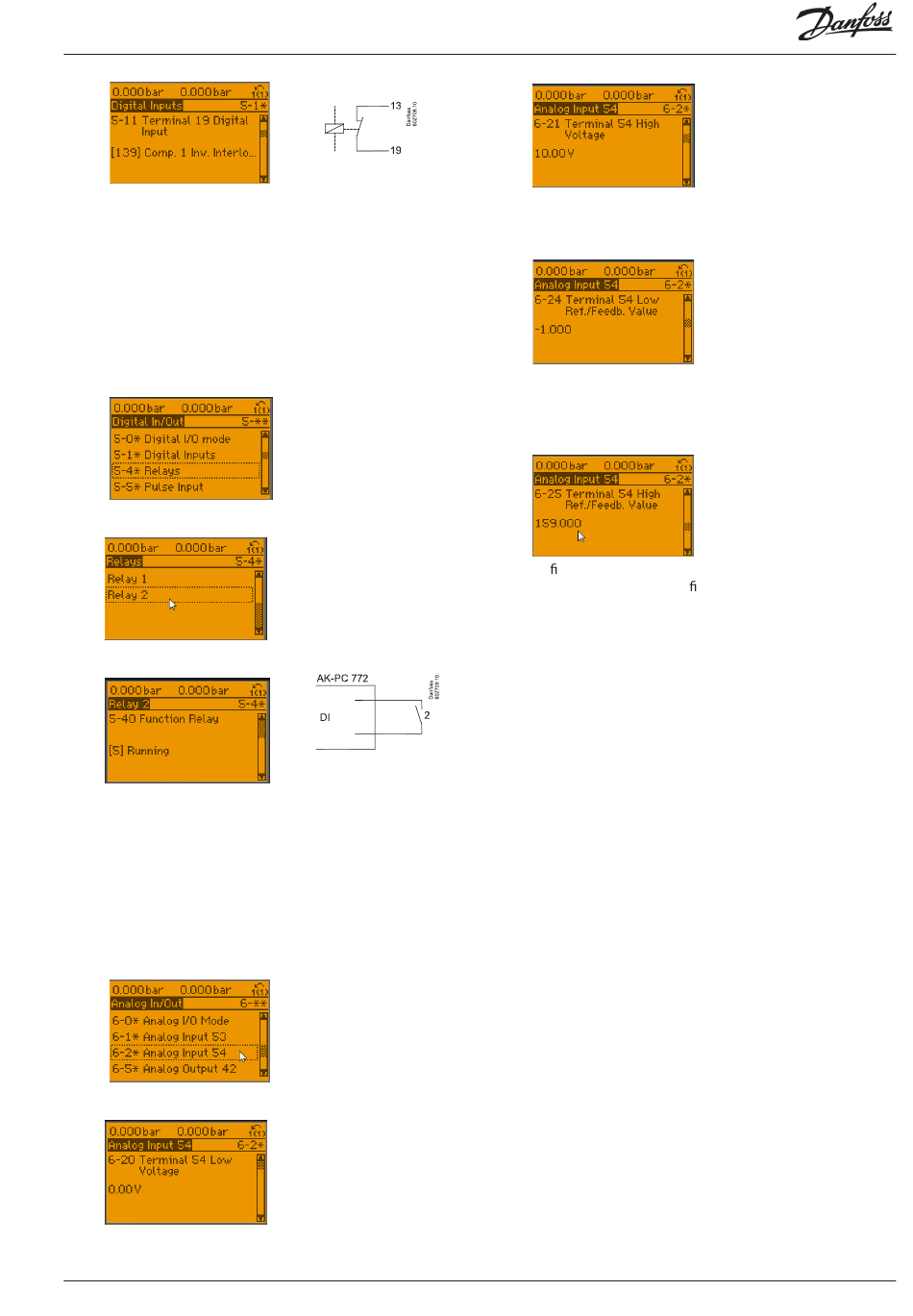

Veillez à ce que le paramètre soit réglé comme indiqué.
(La borne 19 est une entrée digitale et est réglée sur Comp.
1 Verrouillage int.)
L'entrée reçoit des signaux du circuit de sécurité du
compresseur. Si le circuit de sécurité est interrompu,
le variateur de fréquence perd le signal et n'assure
donc plus la régulation.
Le signal est obtenu à partir de 24 V (p. ex. borne 13).
Sortie de relais
Revenez au menu des entrées et sorties digitales.
Sélectionnez le menu de relais.
Sélectionnez le relais 2.
Veillez à ce que le paramètre soit réglé comme indiqué.
(c.-à-d. que le relais 2 est sélectionné lorsque le variateur
de fréquence fonctionne)
Entrée analogique
Les réglages suivants font correspondre la mesure de pression
dans l'AK-PC 772 et la valeur de pression du variateur de fré-
quence.
Revenez au menu principal et sélectionnez Entrées
et sorties analogiques.
Sélectionnez l'entrée 54.
Veillez à ce que le paramètre soit réglé comme indiqué
(c.-à-d. que la tension la plus basse à l'entrée 54 est 0 V)
AK-PC 772
Régulation de capacité RS8GU204 © Danfoss 2015-03
Veillez à ce que le paramètre soit réglé comme indiqué.
(c.-à-d. que la tension la plus haute à l'entrée 54 est 10 V)
Veillez à ce que le paramètre soit réglé comme indiqué.
(c.-à-d. que la valeur la plus basse à l'entrée 54 correspond
à -1 bar)
Dé nissez la plage max. du transmetteur de pression.
Même valeur que celle dé nie dans l'AK-PC 772 (entrée
analogique pour la pression du réservoir Prec).
(Ici, elle est réglée sur 159 bar.)
111
