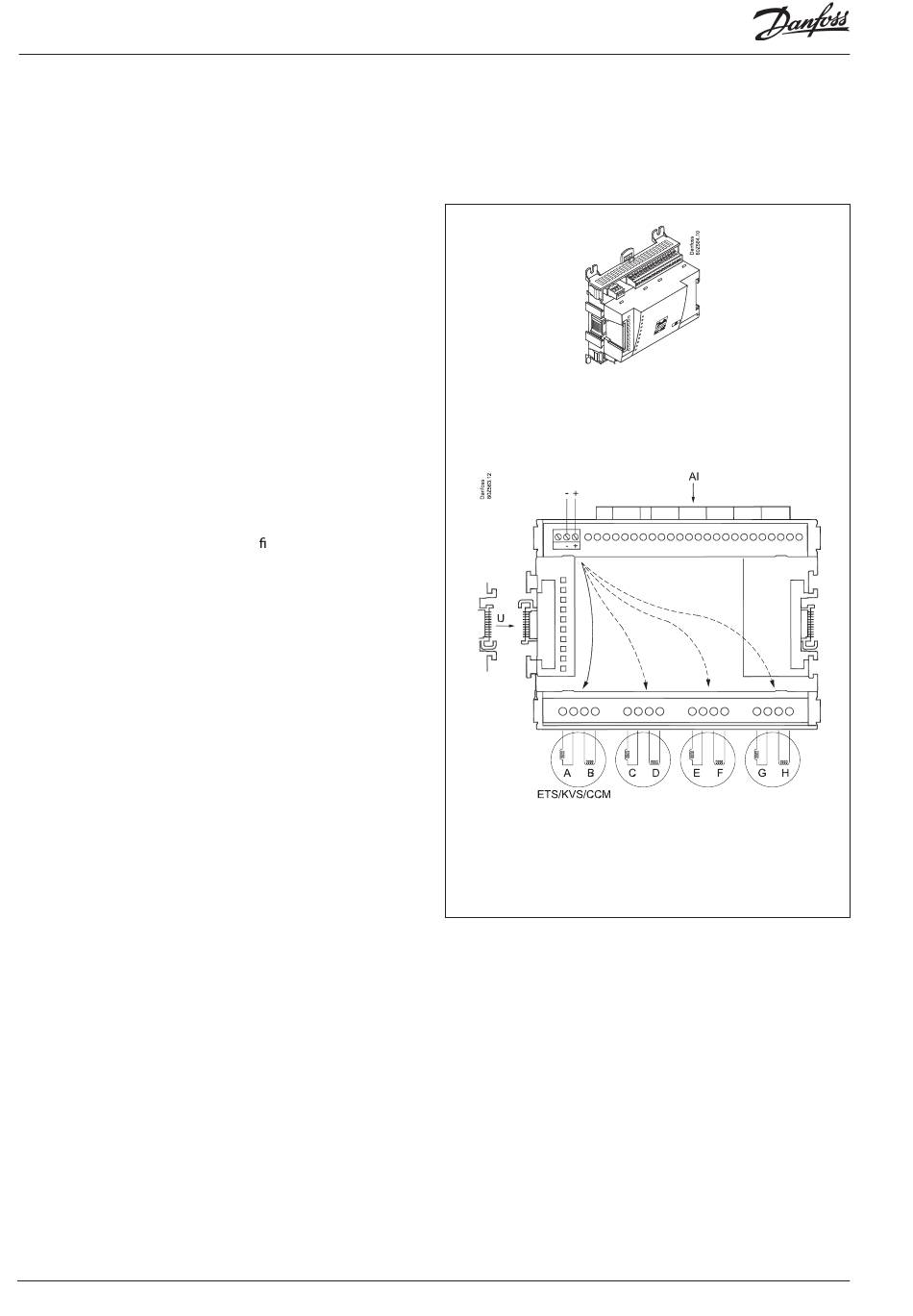

Modules d'extension AK-XM 208C
Fonction
Ces modules comprennent:
8 entrées analogiques pour capteurs, transmetteurs de pression,
signaux de tension et signaux de contacts.
4 sorties de pas à pas de moteur.
Tension d'alimentation
La tension d'alimentation du Module est fournie par le module
précédent de la chaîne.
La tension d'alimentation des vannes doit provenir d'une alimen-
tation séparée, qui doit être isolée galvaniquement de l'alimenta-
tion de la plage de régulation.
24V d.c. +/-20%
(Puissance requise : 7,8 VA pour le régulateur + 1,3 VA par vanne).
Un onduleur peut être nécessaire si les vannes doivent pouvoir
s'ouvrir/se fermer pendant une panne de courant.
Diodes luminescentes
Il y a une rang de diodes. Voici leur signi cation :
• Régulateur sous tension
• Communication avec la carte socle active (rouge = erreur)
• État des sorties étage1 à étage4
24
Régulation de capacité RS8GU204 © Danfoss 2015-03
Une alimentation en
tension séparée est
indispensable.
24 V c.c. 13 VA
Sortie:
24 V c.c.
I
= 500 m A / bobine
max.
20-500 étage
max. 10 V
AK-PC 772
