Régulateur de capacité pour petit système de réfrigération co2

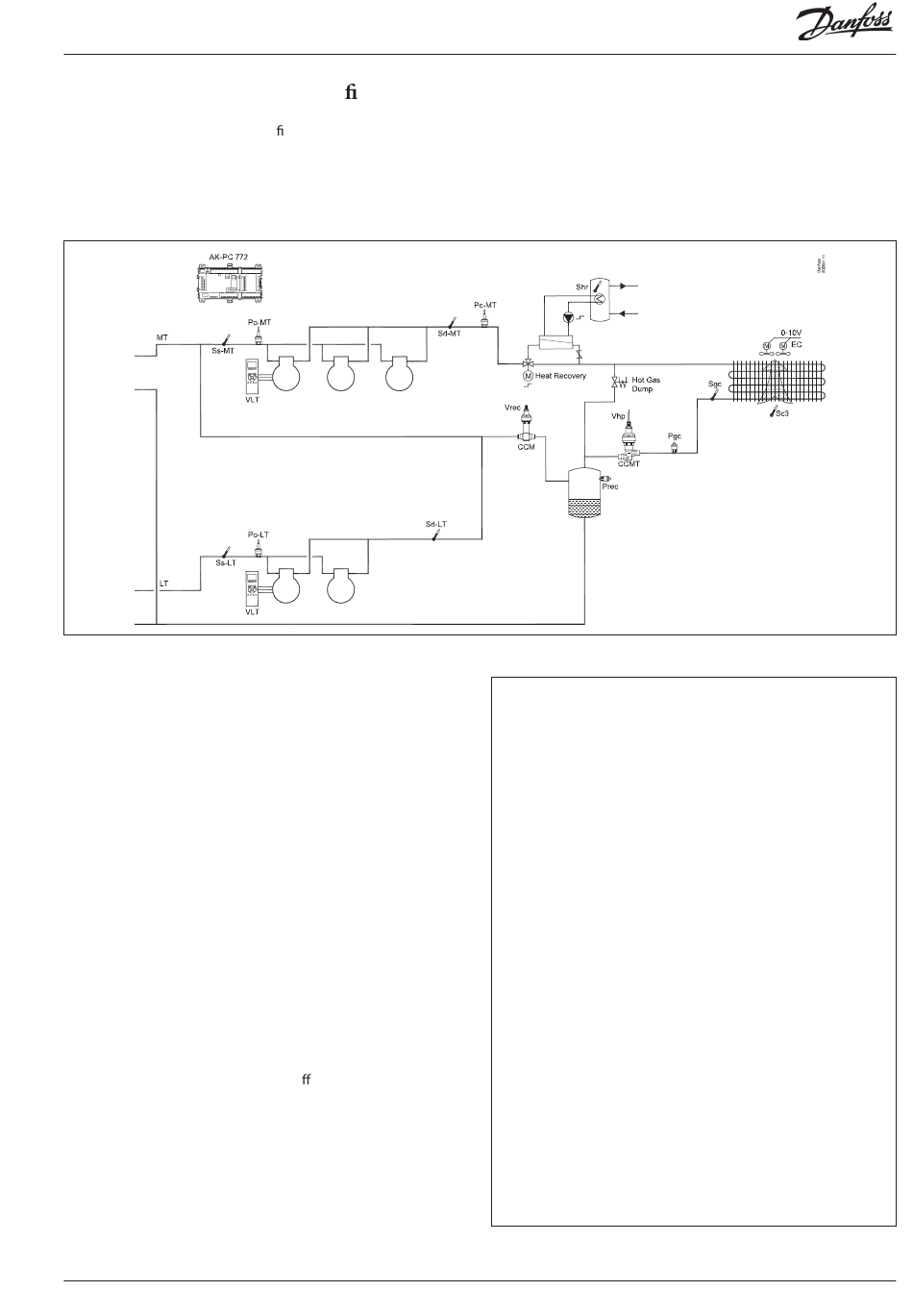

Exemple d'installation frigori que

Nous avons choisi de décrire la con guration par un exemple

consistant en une centrale de compresseurs MT et BT et une régu-

lation haute pression.

L'exemple est le même que celui qui est présenté sous le chapitre

"Design" à savoir que le régulateur est un AK-PC 772 + modules

d'extension.

Exemple:

Groupe de compresseurs:

MT circuits

• 3 compresseurs avec "cyclic". Une vitesse contrôlée

• Contrôle de sécurité de chaque compresseur

• Contrôle commun de la haute pression

• Réglage P0 -10°C, P0 optimization

BT circuits

• 2 compresseurs avec "cyclic". Une vitesse contrôlée

• Contrôle de sécurité de chaque compresseur

• Contrôle commun de la haute pression

• Réglage P0 -30°C, P0 optimization

Régulations refroidisseur de gaz :

• Ventilateurs, vitesse régulée

• Régulation pression Pgc avec référence de Sc3 et Sgc

• Augmentation de pression pour la récupération de chaleur

Bouteille:

• Contrôle de la pression dans le réservoir CO2

• Régulation de la température du réservoir d'eau chaude sani-

taire, 55°C

Sécurités :

• Contrôle de P0, Pc, Sd et de la surchau e dans la conduite

d'aspiration

• MT-P0 max = -5°C, P0 min = -35°C

• MT-Pc max = 110 Bar

• MT-Sd max = 120°C

• BT-P0 max = -5°C, P0 min = -45°C

• BT-Pc max = 40 Bar

• BT-Sd max = 120°C

• SH min = 5 °C, SH max = 35 °C

AK-PC 772

Avertissement

Ici, seul l'interrupteur principal interne est utilisé pour lancer la régula-

tion.

S'il est déconnecté pendant le fonctionnement, il interrompt toutes les

régulations, y compris la régulation haute pression.
