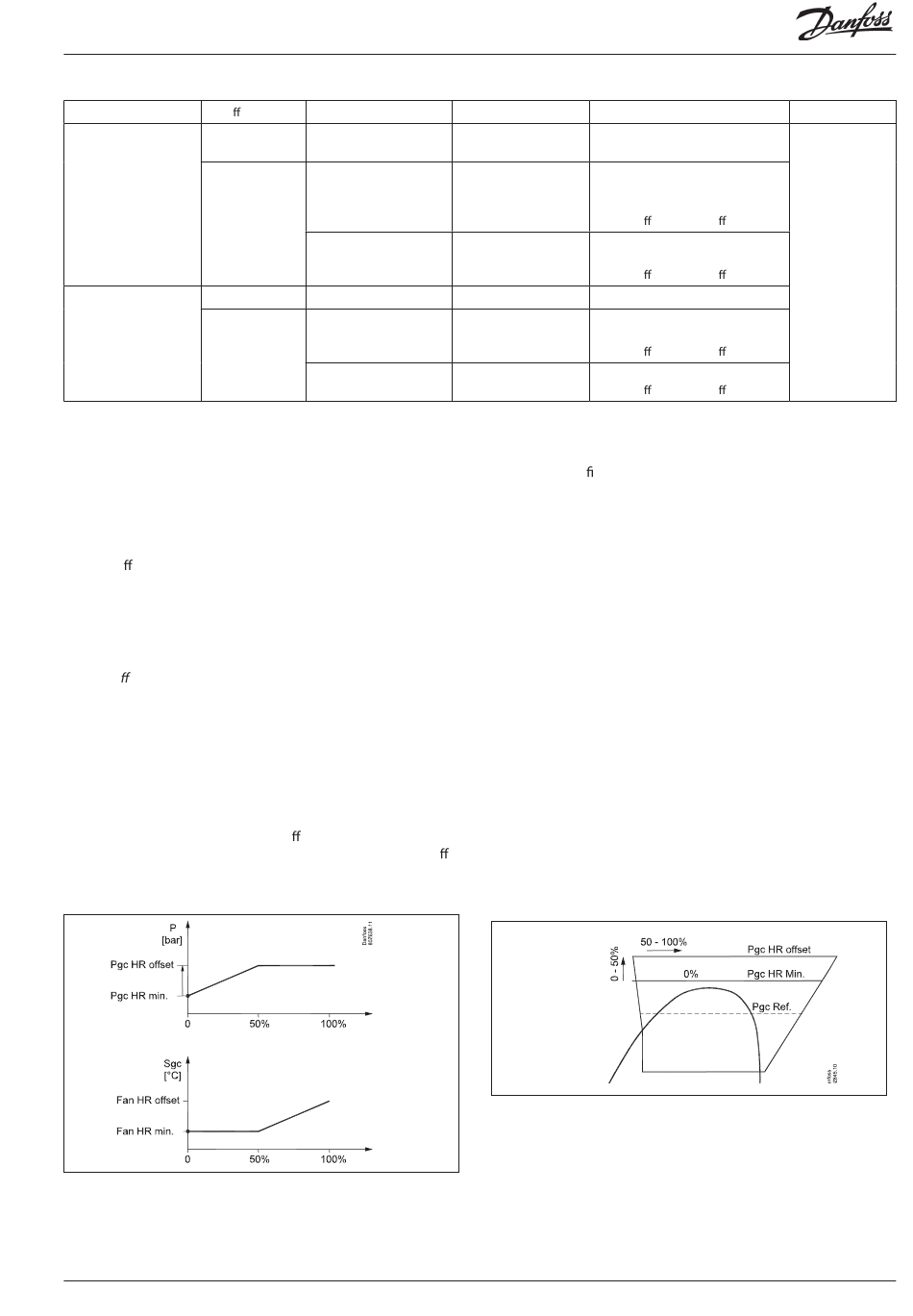

Aperçu des options de régulation
Option de contrôle
HR o set
Non
Thermostat
Oui
Non
Entrée numérique
Oui
Augmentation de la référence de la pression avec la récupéra-
tion de chaleur
La récupération de chaleur est lancée par un signal Marche
lorsque le thermostat demande de la chaleur ou qu'un signal
d'entrée digitale est reçu.
Sans HR o set
La référence de pression est augmentée jusqu'à la valeur « Pgc HR
min ».
La référence du refroidisseur de gaz est augmentée jusqu'à la
valeur « Fan HR min ».
Avec HR o set
1. La référence de pression est augmentée jusqu'à la valeur « Pgc
HR min ».
La référence du refroidisseur de gaz est augmentée jusqu'à la
valeur « Fan HR min ».
2. Elle est ensuite ajustée à l'aide d'un signal pour régulation PI ou
par un signal de tension provenant d'une source externe.
Ce signal est compris entre 0 et 100 %.
a. Entre 0 et 50 %, la référence de pression est une variable située
entre « Pgc HR Min » et « Pgc HR o set ».
b. Au-dessus de 50 %, la référence de pression est « Pgc HR o -
set ».
c. Entre 50 et 100 %, les ventilateurs sont contrôlés de sorte que
la température dans le refroidisseur de gaz augmente.
AK-PC 772
Régulation à l'aide de
-
Régulation de tempé-
rature
Signal de consomma-
teur
-
Régulation de tempé-
rature
Signal de consomma-
teur
Référence
consomma-
teur
Référence
consomma-
teur
Régulation de capacité RS8GU204 © Danfoss 2015-03
Signaux d'entrée
Réglages
Démarrage/arrêt de température
Sonde de température
Pgc HR min, fan HR min
Démarrage/arrêt de température
2 sondes de tempé-
Pgc HR min, fan HR min
rature
Température de référence HR
Pgc HR o set, fan HR o set
Démarrage/arrêt de température
Sonde de température
Pgc HR min, fan HR min
0-10 V
Pgc HR o set, fan HR o set
Marche/arrêt
Pgc HR min, fan HR min
Pgc HR min, fan HR min
Marche/arrêt
Température de référence HR
Sonde de température
Pgc HR o set, fan HR o set
Marche/arrêt
Pgc HR min, fan HR min
0-10 V
Pgc HR o set, fan HR o set
Info
Penser à l'ampli cateur d'isolation.
Si les signaux reçus proviennent d'autres régulateurs, par exemple
de la récupération de chaleur pour une des entrées, il convient
d'insérer un module isolé galvaniquement.
Le relais peut enclencher la vanne de gaz et la pompe de circula-
tion.
Lorsque le relais s'active et se relâche, la vanne trois voies est
inversée.
Le changement de position de la vanne peut prendre jusqu'à 2
minutes.
Il est recommandé d'installer un temporisateur pour arrêter la
pompe de circulation.
Vue d'ensemble
Sortie
Un relais peut
être sélectionné
103
