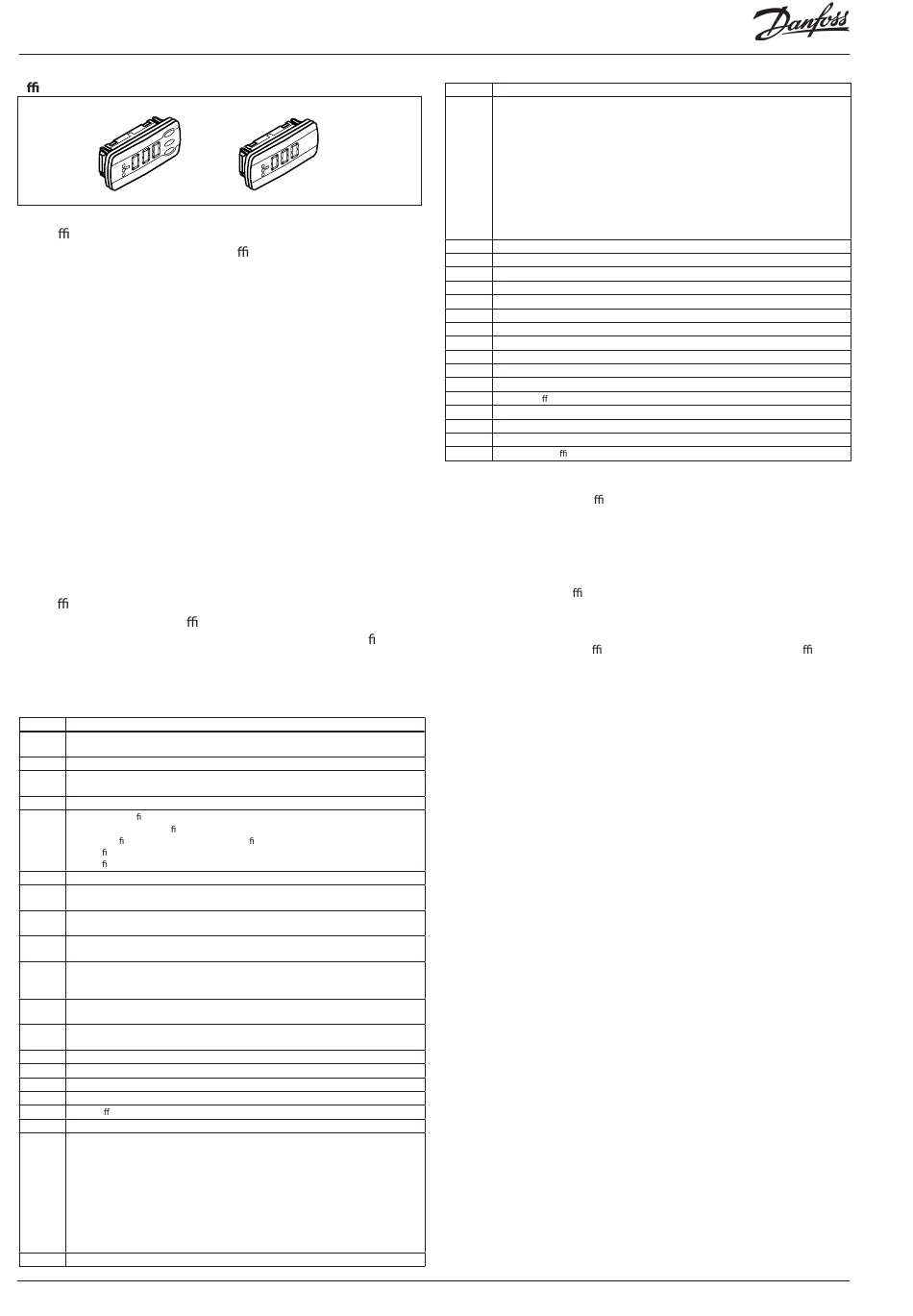

A chage des pressions d'aspiration et de condensation
Le régulateur est prévu pour le raccordement d'un seul ou de
deux a cheurs séparés. Le raccordement se fait par des câbles
avec connecteurs. On peut placer l'a cheur en façade d'un pan-
neau, par exemple.
Comp. Régul. Aspiration MT
T0-MT
P0-MT pression
T0-BT
P0-BT pression
Ss-MT
Sd-MT
Ss-BT
Sd-BT
Cond. Reg. sonde
Tc-MT
Pc-MT Pression
Sgc
Pgc
Prec
MT Vitesse comp.
BT Vitesse comp.
Si un a cheur avec boutons de réglage est installé (sur bouchon
A), on obtient, en plus de l'a chage des pressions d'aspiration
et de condensation, la possibilité d'une commande simpli ée au
moyen d'un système de menus.
No.
Fonctionnement
o57
Réglages de la puissance du condenseur
0: MAN, 1: OFF, 2: AUTO
058
Réglage manuel de la puissance du condenseur
o59
Réglage de la puissance du groupe d'aspiration MT
0: MAN, 1: OFF, 2: AUTO
o60
Réglage manuel de la puissance d'aspiration MT
o93
Verrou de la con guration
Lorsque le verrou de con guration est ouvert, il est uniquement possible de sélection-
ner une con guration préréglée ou de modi er le réfrigérant.
0 = Con guration ouverte
1 = Con guration verrouillée
P62
Réglage manuel de la puissance d'aspiration BT
P63
Réglage de la puissance du groupe d'aspiration BT
0: MAN, 1: OFF, 2: AUTO
r23
Point de consigne de la pression d'aspiration MT
Réglage de la référence de pression d'aspiration nécessaire en ºC
r24
Référence de pression d'aspiration MT
Température de référence réelle pour la puissance du compresseur
r12
Interrupteur principal
0: Arrêt du régulateur
1: Régulation
r28
Point de consigne du condenseur
Réglage de la pression nécessaire du condenseur en ºC
r29
Référence du condenseur
Référence réelle de la température pour la puissance du condenseur
r57
MT Pression d'évaporation To en ºC
r90
BT Pression d'évaporation To en ºC
r91
Référence de pression d'aspiration BT
r92
Point de consigne de la pression d'aspiration BT
u21
Surchau e dans la conduite d'aspiration BT
u44
Sc3 Température extérieure en ºC
u48
0: Mise sous tension
1: Arrêtée
2: Manuelle
3: Alarme
4: Redémarrer
5: Veille
6: unloaded
7-9: Par loaded
10: Complètement rechargée
11: Active
u49
Puissance d'enclenchement du condenseur en %
116
Régulation de capacité RS8GU204 © Danfoss 2015-03
u50
Référence de la puissance du condenseur en %
u51
État actuel de la régulation sur le groupe d'aspiration
0: Mise sous tension
1: Arrêtée
2: Manuelle
3: Alarme
4: Redémarrer
5: Veille
6-10: Status_RUN_Timer
11: Unloaded
12-14 Unloads cutin
15: Complètement rechargée
16: Active
u52
MT Puissance d'enclenchement du compresseur en %
u53
MT Référence de la puissance du compresseur
u54
MT Sd Température du gaz de refoulement en ºC
u55
MT Ss Température du gaz d'aspiration en ºC
U01
MT Pression de condensation Pc réelle en ºC
U46
BT Référence de pression d'aspiration
U47
BT Puissance d'enclenchement du compresseur en %
U48
BT L'état de la régulation réelle sur le groupe d'aspiration (voir valeur dans u51)
U49
BT Pression de condensation Pc réelle en ºC
U50
BT Ss Température du gaz d'aspiration en ºC
U51
BT Sd Température du gaz de refoulement en ºC
U52
BT Surchau e dans la conduite d'aspiration
AL1
Alarme pression d'aspiration
AL2
Alarme condenseur
- - 1
Initialisation, l'a chage est connecté à la sortie A (- - 2 = sortie B, etc.)
Si un écran est raccordé, il a chera la valeur de ce qui est indiqué dans
"Read out".
Si vous souhaitez consulter une des valeurs de ce qui est indiqué sous «
fonction », il convient de procéder de la façon suivante :
1. Appuyez sur le bouton supérieur jusqu'à ce qu'apparaisse un paramètre.
2. Appuyez sur le bouton supérieur ou inférieur pour trouver le paramètre
que vous souhaitez a cher.
3. Appuyez sur le bouton du milieu jusqu'à ce que la valeur du paramètre
apparaisse.
Après quelques instants, l'a chage revient automatiquement à l'a chage
"Read out".
AK-PC 772
