Conception d'une commande de compresseurs et de condenseurs
Procédé à suivre :
1. Faites un croquis de l'installation en question.
2. Véri ez que les fonctions du régulateur sont à la hauteur de l'ap-
plication envisagée.
3. Considérez les raccordements nécessaires.
4. Utilisez le schéma de plani cation. / Notez le nombre de raccor-
dements résultant./ Faire l'addition..
5. Est-ce que le nombre de raccordements possibles du module
régulateur su t ? Si ce n'est pas le cas, su t-il de changer
un signal d'entrée tout/rien de signal de tension en signal de
contact ou faut-il installer un module d'extension ?
6. Prenez une décision concernant les modules d'extension néces-
saires.
7. Véri ez que les limitations sont respectées.
8. Calculez la longueur totale des modules.
9. Accouplez les modules.
10. Décidez les points de raccordement.
11. Elaborez un schéma de raccordement ou un développé.
12. Tension d'alimentation / puissance du transformateur.
1

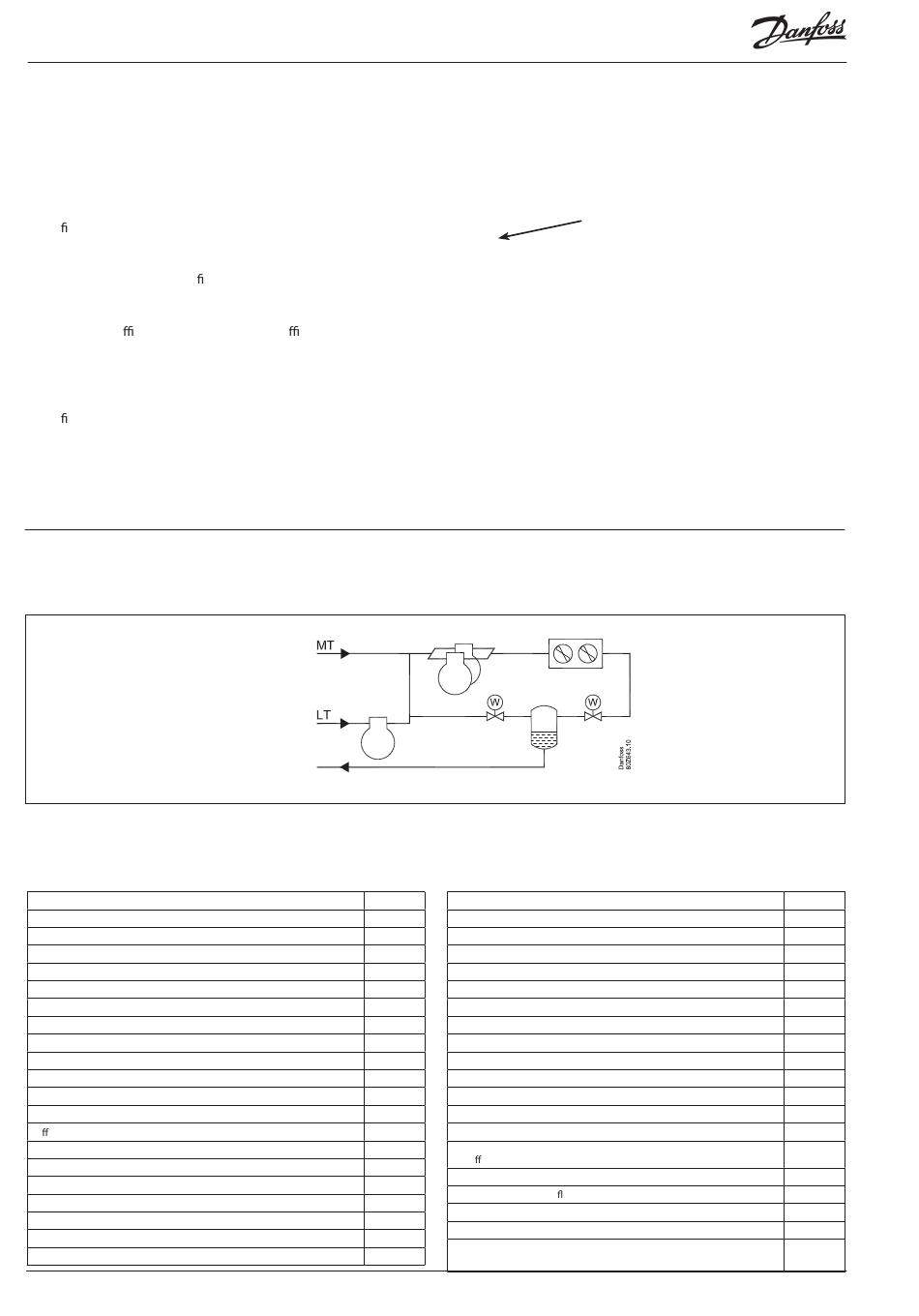

Croquis
Faites un croquis de l'installation en question.
2 Commandes de compresseurs et de
condenseur
Utilisation
Régulation d'un groupe de compresseur MT
Régulation d'un groupe de condenseur BT
Régulation d'une refroidisseur de gaz
Régulation de la pression du réservoir de CO2
Régulation de la capacité des compresseurs
Capteur de régulation. P0
Régulation PI
Nombre de compresseurs MT maximum
Nombre de compresseurs BT maximum
Nombre d'étages maximum par compresseur
Capacités de compresseurs identiques
Di érentes capacités de compresseur
Commande vitesse de compresseur 1 (ou 1 et 2)
Égalisation horaire
Anti court-cycle.
Temps de marche mini.
Injection dans la conduite d'aspiration
Injection de liquide dans l'échangeur de chaleur en cascade
Externe démarrage / arrêt des compresseurs
34
AK-PC 772
x
x
x
x
x
x
3 (2)
2
3
x
x
x
x
x
x
x
x
x
Régulation de capacité RS8GU204 © Danfoss 2015-03
Suivez ces 12
points.
Gestion huile
Égalisation d'huile
Référence de pression d'aspiration
Régulation par optimisation P0
Régulation par « régime de nuit »
Fonction régulation par un signal « 0-10 V »
Régulation de refroidisseur de gaz
Capteur de régulation. Soit Sgc
Régulation étages
Nombre d'étages maximum
Variation de vitesse
Régulation étages et variation de vitesse
Variation de vitesse première étage
Limitation de vitesse en régime de nuit
Fonction de récupération de chaleur (Eau chaude sanitaire) ou
chau age
Référence de pression de refroidisseur de gaz
Référence de pression ottante
Réglage de référence pour la fonction de récupération de chaleur
Régulation haute pression
Si nécessaire, prévoir un décalage pour une plus grande capacité de
compresseur
x
x
x
x
x
x
4
x
x
x
x
x
x
x
x
AK-PC 772
