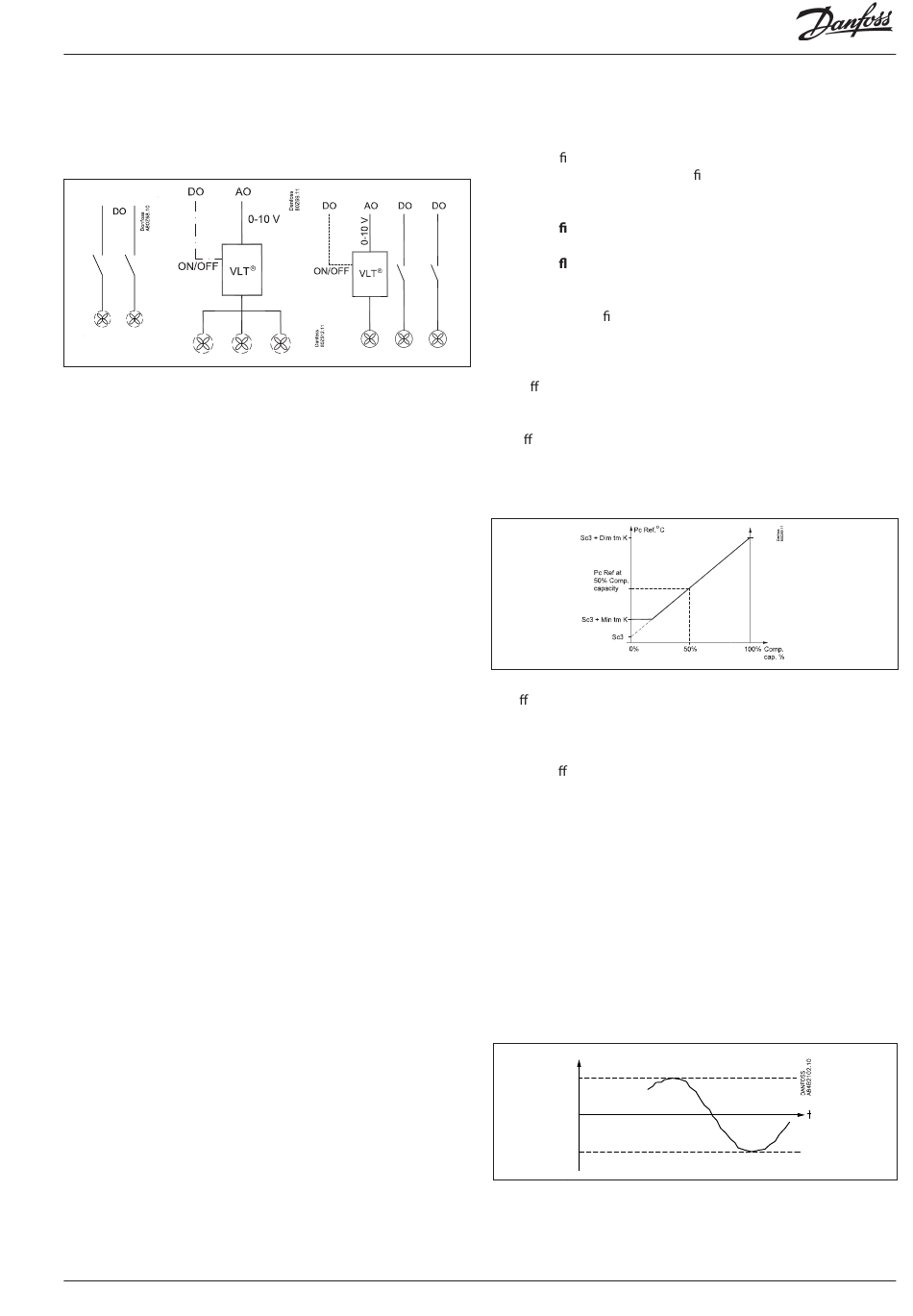

Condenseur
La régulation du condenseur se fait par enclenchement/déclen-
chement d'étages ou par la variation de vitesse des ventilateurs.
• Enclenchement/déclenchement d'étages
Le régulateur peut commander jusqu'à 4 étages de condenseurs,
qui sont enclenchés et déclenchés de façon séquentielle.
• Variation de vitesse des ventilateurs
La tension de sortie analogique est raccordée à un variateur de
vitesse. Tous les ventilateurs sont alors régulés entre la vitesse
nulle et maximum. S'il y a besoin d'un signal tout/rien, on peut le
relever d'une sortie à relais
La régulation suit l'un de ces principes :
- Tous les ventilateurs fonctionne à la même vitesse
- Les ventilateurs sont enclenchés selon besoin.
- Association d'un ventilateur à régulation de la vitesse et de
ventilateurs à régulation d'étages
Régulation de capacité de condenseur
La capacité enclenchée est commandée par la pression de
condensation actuelle et selon qu'il y a accroissement ou décrois-
sement de la pression.
La régulation est assurée par un régulateur PI.
Le régulateur enclenche la capacité pour que l'écart entre la pres-
sion de condensation actuelle et la référence soit aussi réduit que
possible.
Choix du capteur de régulation
Le distributeur de capacité régule à partir de la sonde de tempéra-
ture Sgc placée à la sortie du refroidisseur de gaz.
Cap. Ctrl sensor = Sgc
Pc utilise pour la fonction de sécurité pour la pression de conden-
sation élevée et veillera dès lors à arrêter la capacité du compres-
seur en cas de pression de condensation trop élevée.
Régulation d'erreurs de capteur :
En cas de dysfonctionnement Sgc, le régulateur bascule sur une
« séquence d'urgence du refroidisseur » qui tente de maintenir la
régulation.
AK-PC 772
Régulation de capacité RS8GU204 © Danfoss 2015-03
Référence de la pression de condensation
On peut dé nir la référence de cette régulation selon deux prin-
cipes : soit comme une référence xe, soit comme une référence
variable selon la température extérieure.
Référence xe
La référence de la pression de condensation est réglée en °C.
Référence ottante
Cette fonction permet à la référence de la pression de condensa-
tion de varier selon la température extérieure, variation comprise
dans une plage dé nie.
On prend comme point de départ :
- la température extérieure mesurée par le capteur Sc3
- La di érence de température la plus minime possible entre la
température de l'air et celle de condensation à 0 % de capacité
de compresseur,
- la di érence dimensionnée du condenseur entre la température
ambiante et la température de condensation pour une capacité
de compression de 100% (Dim tmK)
- la fraction enclenchée de la capacité de compression
La di érence de température la plus minime possible (tm min) en
cas de charge doit être réglée sur environ 2 K, puisque cela élimine
le risque que tous les ventilateurs se mettent en marche quand il
n'y a pas de compresseurs en fonction..
Régler la di érence dimensionnée (dim tm) pour la charge maxi-
mum (3 K, par exemple).
Le régulateur fournit ensuite une valeur pour la référence en fonc-
tion de la fraction enclenchée de la capacité de compression – et
au moins 3 K au-dessus de la température extérieure.
Récupération de chaleur
La pression de condensation peut être augmentée pendant la
récupération de chaleur. Ceci est mentionnée dans la section
Récupération de chaleur.
.
Limitation de la référence
Pour éviter une référence trop élevée ou trop basse, il faut la
limiter.
PcRef
Max
Min
101
