Con guration - Suite
Con guration de la régula-
tion de la haute pression

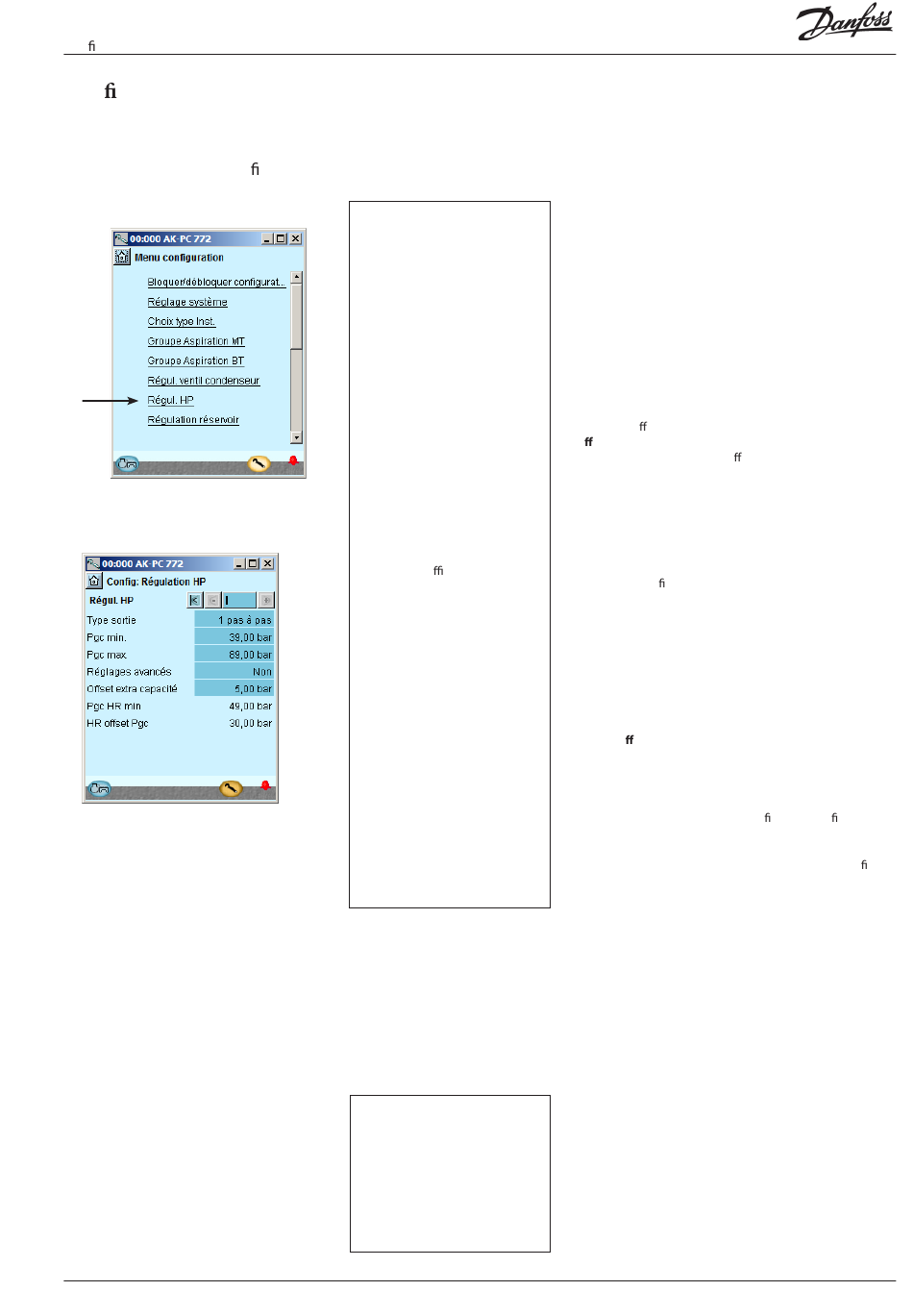

1. Appel du menu de con guration
2. Choisir Régul. HP
3. Réglage des valeurs
de la régulation
AK-PC 772
Les réglages sont représentés ici
tels que sur l'a chage.
Avertissement
Si la régulation est interrompue
pendant la régulation haute
pression, la pression augmente.
Le système doit être dimen-
sionné en fonction de la pression
supérieure ; sinon, une perte de
charge peut avoir lieu.
Régulation de capacité RS8GU204 © Danfoss 2015-03
3 - Régulation HP
Type sortie
Sélectionnez le type de signal permettant de réguler la
vanne Vhp.
- Tension (AO) (La vanne ICMTS doit recevoir un signal
entre 0 et 10 V.)
- Signal de moteur pas-à-pas á CCMT par l'intermédiaire
d'un AK-XM 208C
- Signal de moteur pas-à-pas au vanne parallel
Pgc min.
Pression minimum admissible dans le refroidisseur de gaz
Pgc max.
Pression maximum admissible dans le refroidisseur de gaz
Réglages avancés
Ce champ o re les possibilités de sélection suivantes.
O set extra capacité
L'activation de la fonction « O set extra capacité » permet
d'ajuster la valeur d'augmentation de la pression.
Pgc max. limite P-band
Bande P sous « Pgc max » dans laquelle le degré d'ouver-
ture de la vanne est augmenté
dT Sous Ref.
Température de sous-refroidissement souhaitée
Kp
Facteur d'ampli cation
Tn
Temps d'intégration
Min. OD Vhp
Limite du degré de fermeture de la vanne CCMT ( ICMTS)
Max. OD Vhp
Limite du degré d'ouverture de la vanne CCMT (ICMTS)
Pgc HR min.
Relevez la pression minimum admissible dans le circuit
haute pression pendant une récupération de chaleur.
Pgc HR o set
Relevez l'augmentation de pression pendant une récupéra-
tion de chaleur.
Rampe desc. bar/min.
Ce champ vous permet de sélectionner la rapidité à
laquelle la référence doit être modi ée après la n d'une
récupération de chaleur.
Temp. à 100 bar
Température à 100 bar. Ce champ vous permet de dé nir la
courbe de régulation pendant un fonctionnement transcri-
tique. Réglez la valeur de température désirée.
65
