Commande forcée de la capacité de condensation
Une commande forcée de la capacité permet de négliger la régu-
lation normale.
En commande forcée, les fonctions de sécurité sont annulées.
Commande forcée par le réglage
Mettre la régulation en mode manuel.
Régler la capacité en pourcentage de la capacité régulée.
Commande forcée des relais
En cas d'une commande forcée par les commutateurs en façade
d'un Module d'extension, la fonction de sécurité enregistre
les dépassements éventuels en émettant éventuellement des
alarmes, mais le régulateur ne peut pas actionner les relais dans
cette situation.
Informations
Dans des conditions de fonctionnement normales, la température
au niveau de Sd se situe entre 60 et 70 °C, selon la saison.
Si la fonction « Récupération de chaleur » atteint la pression de
condensation, la température peut monter jusqu'à 90 °C ou plus.
La sonde Sc3 doit être positionnée de manière à mesurer la tem-
pérature de l'arrivée d'air du refroidisseur de gaz. Si elle mesure
une température trop élevée, le COP du système est réduit.
Le signal Sgc doit être stable. Si ce n'est pas possible avec une
sonde de contact, il peut être nécessaire d'utiliser une sonde à
immersion.
En cas de dysfonctionnement de l'alimentation électrique de
AK-PC 772 ou de la vanne haute pression Vhp, il est impossible de
réguler le système. Pour éviter tout problème, nous vous recom-
mandons d'installer une alimentation de secours (UPS) destinée
au régulateur et à la vanne. Pour pouvoir redémarrer en toute
sécurité, le circuit de sécurité du régulateur doit comporter un
relais de la onduleur.
102
Régulation de capacité RS8GU204 © Danfoss 2015-03

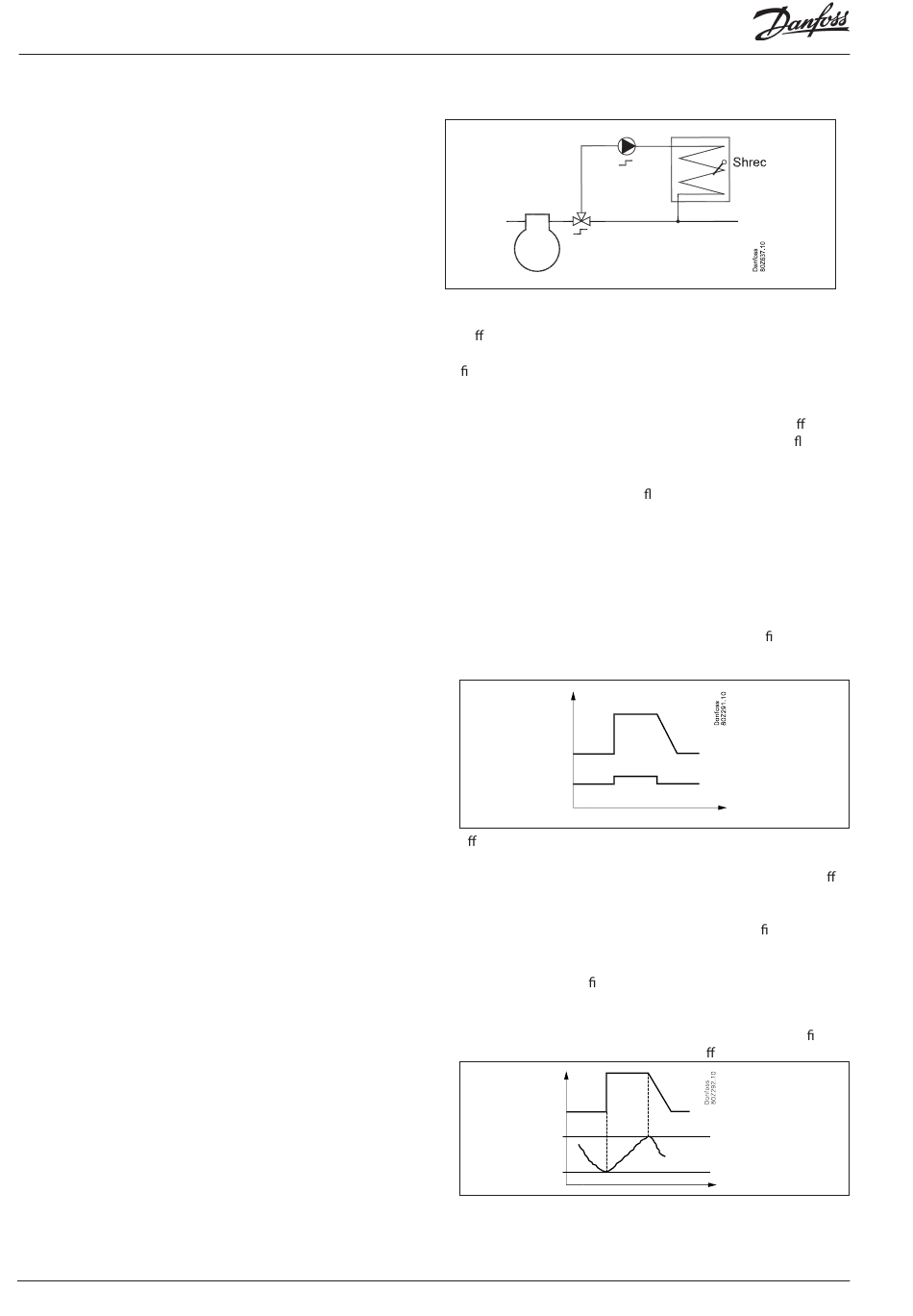

Fonction de récupération de chaleur
La fonction de récupération de chaleur peut s'utiliser sur une
installation où l'on souhaite exploiter les gaz chauds pour le
chau age. Quand la fonction est engagée, la référence de
température de condensation sera élevée jusqu'à une valeur
dé nie. Si le régulateur doit aussi activer une pompe et/ou une
vanne, un relais doit être sélectionné pour la fonction.
La régulation des circuits de récupération de chaleur est e ectuée
en fonction du système de refroidissement. En cas de con it, la
disposition de sécurité est telle que le système de refroidissement
est prioritaire sur les circuits de récupération.
Après quoi, toute l'énergie super ue sera évacuée par l'intermé-
diaire du refroidisseur de gaz.
Deux principes sont possibles :
1. Réception d'un signal d'entrée numérique
Quand la fonction est engagée, la référence de température
de condensation sera élevée jusqu'à une valeur dé nie et la
sortie relais correspondante s'utilise pour activer une vanne et
pompe.
Pc ref
DI
2. A ectation d'un thermostat à la fonction
L'avantage de cette fonction se fait jour surtout quand la récu-
pération de chaleur doit être utilisée pour alimenter un chau e-
eau. Un capteur enregistrant la température gère l'activité de
la fonction de récupération de chaleur. Quand la température
enregistrée au capteur est plus basse que celle dé nie comme
limite d'enclenche la fonction de récupération de chaleur est
mise en route et la référence celle de condensation sera relevée
jusqu'à une valeur dé nie, dans le même temps que la sortie
relais correspondante s'utilisera pour activer une vanne qui
canalisera les gaz chauds par l'inverseur au réservoir. Quand la
température dans le récipient a atteint cette valeur prédé nie,
un déclenchement de la récupération s'e ectue à nouveau.
Dans les deux cas, ce qui compte c'est que la fonction de récu-
pération de chaleur soit désactivée de manière que la référence
de la température de condensation soit abaissée lentement
jusqu'au niveau bas.
AK-PC 772
