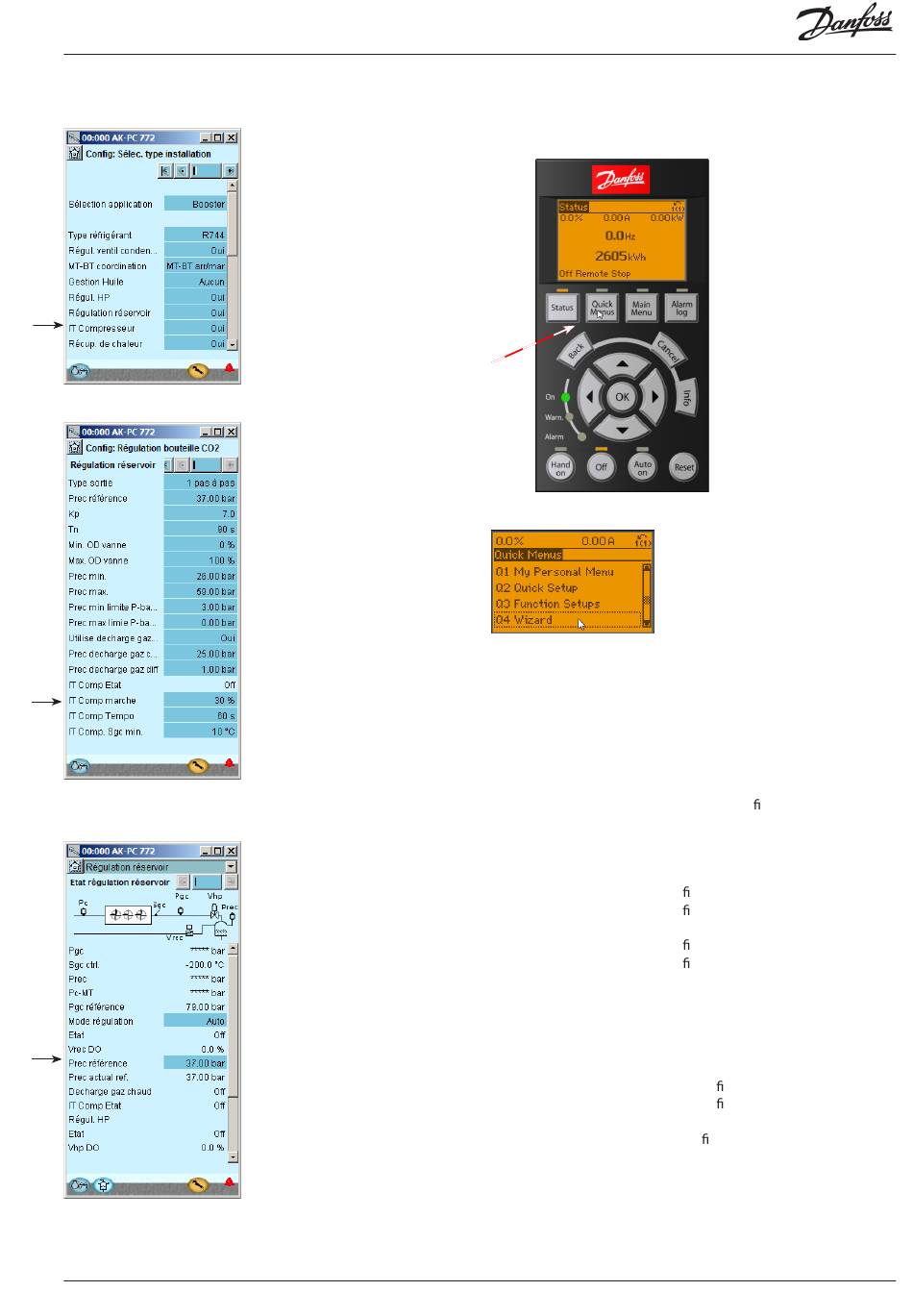

Réglages du AK-PC 772
AK-PC 772
Instaure la coordination avec
le variateur de fréquence
- Sortie de relais qui émet des
signaux.
- Entrée DI qui reçoit des signaux
lorsque le compresseur IT fonc-
tionne.
- Ouvre un signal de tension
analogique appelé « Pression du
réservoir en pourcentage ». Le
signal est reçu par le variateur de
fréquence. Il représente la pression
du transmetteur Prec.
Si le signal est réglé sur 0-10 V :
0 V = valeur min. (-1 bar)
10 V = valeur max. (p. ex. 59 bar)
Degré d'ouverture de la vanne Vrec
lorsque la compression parallèle doit
démarrer.
Le signal de début est d'abord émis
lorsque le degré d'ouverture est
plus élevé durant toute la période
d'attente.
La fonction n'est pas appliquée si Sgc
détecte une température inférieure à
la valeur de consigne.
La référence de la pression du réser-
voir est réglée en bar relatif.
(La mesure « comp. IT état »
correspond au signal reçu par
le variateur de fréquence.)
Régulation de capacité RS8GU204 © Danfoss 2015-03
Réglages d'un variateur de fréquence
Voici un variateur de fréquence FC103 utilisé pour compression
parallèle avec l'AK-PC 772 ver 1.1 :
Sélectionnez Quick Menus et lancez l'assistant.
Jetez un œil aux paramètres 1 à 15... (22) :
1/15 : Écran d'accueil
2/15 : Langue. Sélectionnez la langue.
3/15 : Enregistrez les réglages. Sélectionnez Enregistrer les
réglages.
4/15 : Type de moteur (async. normal). Dé nissez le type de
moteur.
5/15 : Sélectionnez l'application. Sélectionnez Compresseur.
6/15 : Données du moteur. Dé nissez la tension.
Données du moteur. Dé nissez la fréquence.
7/15 : Données du moteur. Dé nissez le courant.
Données du moteur. Dé nissez la vitesse.
8/15 : Données du moteur. Filtre sinus. Réglez sur Non.
9/15 : Données du moteur. Lancez une adaptation automatique
au moteur. Réglez sur Oui.
10/15 : Données du compresseur. Dé nissez la fréquence min.
Données du compresseur. Dé nissez la fréquence max.
11/15 : Temps de redémarrage. Dé nissez le temps de redémar-
rage le plus bas.
12/15 : Vanne de dérivation. Sélectionnez Non.
13/15 : Commande interne ou externe. Réglez sur Interne.
13/22 : (D'autres paramètres seront bientôt disponibles.)
