DS1
Charge normale
Faible charge
ON
OFF
1
2
3
4
(a)
Pour les restrictions de faible charge, voir 'Contraintes pour la
réfrigération' dans le Guide de référence de l'installateur et de
l'utilisateur.
(b)
Réglage usine

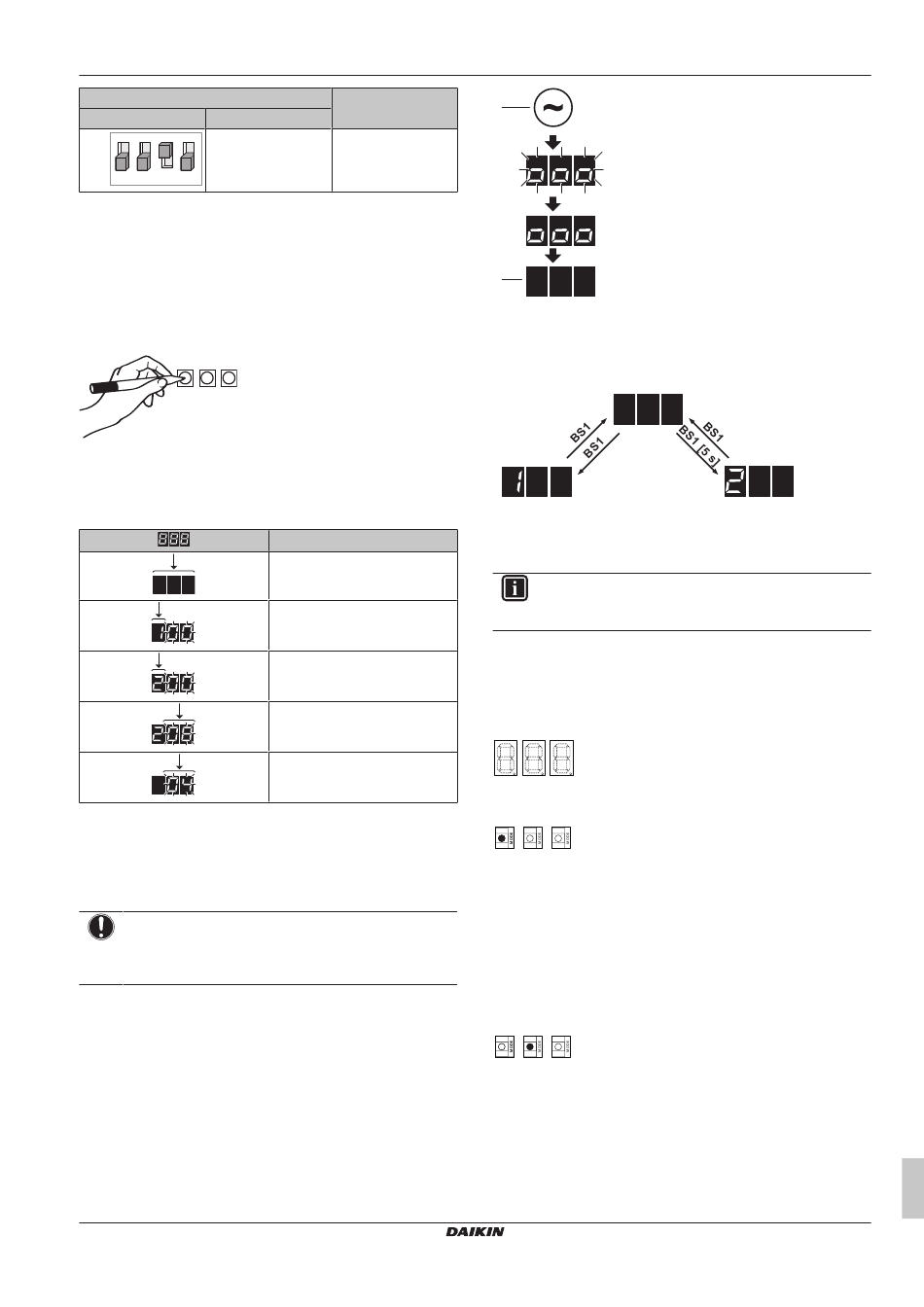

Boutons poussoirs
Utilisez les boutons-poussoirs pour effectuer les réglages sur place.
Actionnez les boutons-poussoirs à l'aide d'une pointe isolée (comme
un crayon à bille, par exemple) de manière à ne pas toucher aux
pièces sous tension.
Ecran à 7 segments
L'écran donne des informations concernant les réglages sur place
qui sont définis sous [Mode-Réglage]=Valeur.
Exemple :
16.1.4
Accès au mode 1 ou 2
Une fois que les unités sont activées, l'écran reprend sa situation
par défaut. De là, vous pouvez accéder au mode 1 et au mode 2.
Initialisation: situation par défaut
REMARQUE
Effectuez la mise sous tension 6 heures avant le
fonctionnement afin que l'alimentation arrive au chauffage
de carter et à protéger le compresseur.
Mettez l'unité extérieure, l'unité capacity up et toutes les unités
intérieures sous tension. Lorsque la communication entre les unités
est établie et normale, l'état d'indication des segments sera comme
ci-dessous (situation par défaut lors de l'envoi d'usine).
LRYEN10A + LRNUN5A
Unité extérieure CO₂ Conveni-Pack et unité Capacity up
4P605461-1E – 2024.12
Température
d'évaporation cible
(a)
—
0°C
Description
Situation par défaut
Mode 1
Mode 2
Réglage 8
(en mode 2)
Valeur 4
(en mode 2)
a
1~2 min
8~10 min
b
a
Mise sous tension
b
Situation par défaut
Basculement entre modes
Utilisez BS1 pour basculer de la situation par défaut au mode 1 et au
mode 2.
a
b
a
Situation par défaut (H1P ÉTEINT)
b
Mode 1 (H1P clignotant)
c
Mode 2 (H1P ALLUMÉ)
BS1
Appuyez sur BS1.
BS1 [5 s]
Appuyez sur BS1 pendant au moins 5 secondes.
INFORMATION
En cas d'erreur au milieu de la procédure, appuyer sur le
bouton BS1 pour revenir à la situation par défaut.
16.1.5
Réglages sur place
Exigence préalable: Commencez par le réglage par défaut de
l'affichage à 7 segments. Voir également
place" [ 4 44]. Si autre chose que le réglage par défaut
réglage sur
est visible, appuyez une fois sur BS1.
1 Pour sélectionner le mode souhaité, appuyez sur BS1. Voir
également
"16.1.4 Accès au mode 1 ou
BS1 BS2 BS3
▪ Pour le mode 1: appuyer sur BS1 et le relâcher
immédiatement.
▪ Pour le mode 2: appuyez sur BS1 et maintenez-le enfoncé
pendant plus de 5 secondes.
Résultat: Le mode sélectionné apparaît sur l'affichage à 7
segments.
2 Pour sélectionner le réglage souhaité, appuyez sur BS2 le
même nombre de fois que le numéro du réglage dont vous
avez besoin. Par exemple: appuyez 2 fois pour le réglage 2.
BS1 BS2 BS3
Résultat: Le réglage apparaît sur l'affichage à 7 segments,
[Réglage du mode] est adressé.
3 Appuyez 1 fois sur BS3 pour accéder à la valeur du paramètre
sélectionné.
Résultat: L'écran affiche l'état du réglage (en fonction de la
situation réelle sur place).
16 Configuration
c
"16.1.3 Composants du
2" [ 4 45].
Manuel d'installation et de fonctionnement
45
