14 Installation électrique
Détails – Alimentation électrique
Voir
"14.5
Spécifications
standard" [ 4 37].
14.7
Connexions à l'unité Capacity up
REMARQUE
▪ Veillez à maintenir le câble d'alimentation et le câble de
transmission écartés (≥50 mm). Le câblage de
transmission et d'alimentation peut croiser, mais ne
peut être acheminé en parallèle.
▪ Le câblage de transmission et le câblage d'alimentation
ne peuvent pas toucher la tuyauterie interne afin
d'éviter des dégâts au câblage dus à une tuyauterie
très chaude.
▪ Fermez convenablement le couvercle et disposez les
câbles électriques de manière à éviter que le couvercle
ou d'autres pièces ne se détachent.
Câblage basse tension
▪ Câblage de transmission DIII
▪ Commutateurs
(fonctionnement, faible bruit)
Câblage haute tension
▪ Signaux
avertissement, marche)
▪ Alimentation électrique (avec mise à
la terre)

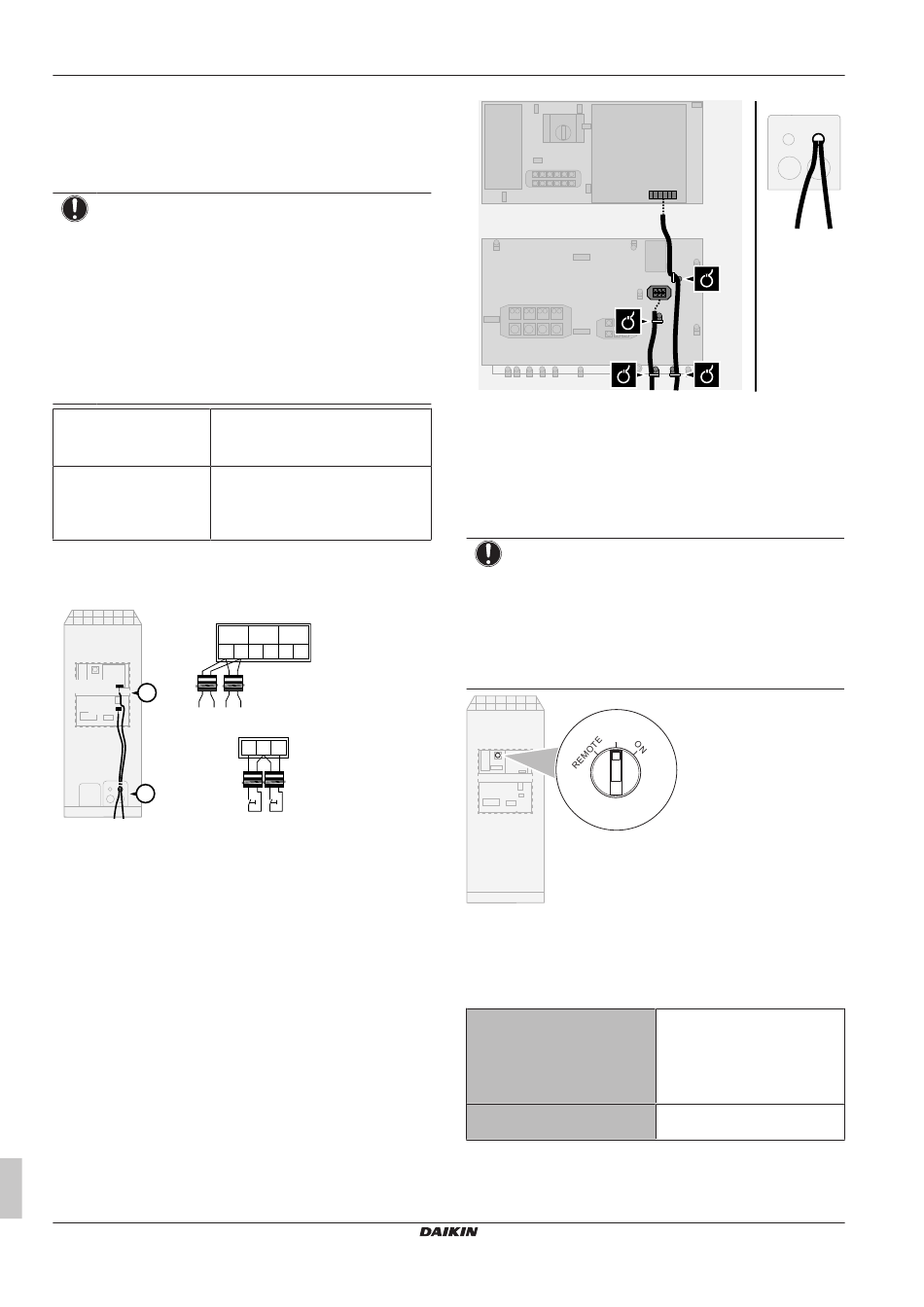

14.7.1
Câblage basse tension – Unité capacity up
Connexions/acheminement/fixation
TO
IN/D UNIT
F1
X1M (A1P)
1
X3M
a
2
c/d a/b
X1M (A1P)
Câblage de transmission DIII:
a: Vers l'unité extérieure
b: Vers les unités intérieures (climatisation)
X3M
Commutateurs à distance:
c: Commutateur de fonctionnement à distance
d: Commutateur faible bruit à distance
Manuel d'installation et de fonctionnement
40
des
composants
de
câblage
distants
de
sortie
(attention,
X1M (A1P)
TO
TO
OUT/D UNIT
MULTI UNIT
F2
F1
F2 Q1 Q2
b
X3M
1
2
3
c
d
1
X1M (A1P)
X3M
e
Entrée de câblage (trous à enfoncer) pour basse tension.
Voir
"14.2 Directives pour la réalisation des trous à
défoncer" [ 4 36].
Détails – Câblage de transmission DIII
Voir
"14.5
Spécifications
standard" [ 4 37].
Détails – Commutateur de fonctionnement à distance
REMARQUE
Commutateur de fonctionnement à distance. L'unité est
équipée en usine d'un commutateur de fonctionnement qui
vous permet d'activer/désactiver l'unité. Si vous voulez
activer/désactiver à distance l'unité capacity up, un
commutateur de fonctionnement à distance est requis.
Utilisez un contact libre de tension pour micro-courant
(≤1 mA, 12 V DC). Branchez à la construction X3M/1+2 de
classe II et réglez sur "Remote".
OFF
S1S
S1S
Commutateur de fonctionnement réglé d'usine:
OFF: Unité arrêtée
ON: Unité en marche
Remote: Unité contrôlée (MARCHE/ARRÊT) par le
commutateur de fonctionnement à distance
Câblage du commutateur de fonctionnement à distance:
Câblage
Longueur maximale du
câblage
Unité extérieure CO₂ Conveni-Pack et unité Capacity up
2
e
des
composants
de
câblage
N'utilisez que des câbles
harmonisés à double isolation et
adaptés à la tension applicable.
Câble à 2 fils
0,75~1,25 mm²
130 m
LRYEN10A + LRNUN5A
4P605461-1E – 2024.12
