13 Installation des tuyauteries
13.3.6
Consignes pour l'installation d'un filtre
REMARQUE
Pour éviter la pénétration de débris, ne faites PAS
fonctionner l'unité sans filtre installé sur le tuyau de gaz
côté réfrigération.
Installez un filtre sur la tuyauterie de gaz côté réfrigération:
Type de filtre
Valeur Kv minimum: 4
Maille minimale: 70
Filtre recommandé: 4727E (marque: Castel)
Où/comment
Installez le filtre le plus près possible de l'unité
(b)
extérieure.
Installez le filtre sur le tuyau de gaz.
Installez le filtre horizontalement.
Lors du brasage
Suivez les instructions de brasage figurant
dans le manuel du filtre. Si nécessaire, veuillez
utiliser un adaptateur pour ajuster la taille de la
connexion.
Retirez le chapeau du filtre immédiatement
avant le brasage (pour éviter l'absorption de
l'humidité).
Si la peinture du filtre a brûlé pendant le
brasage, réparez-la. Pour les détails sur la
réparation de peinture, contactez le fabricant.
Sens d'écoulement Si le filtre spécifie un sens d'écoulement,
installez-le en conséquence.
(a)
Une maille de plus petite taille (p. ex. maille 100) est également
autorisée.
(b)
Suivez les instructions du manuel d'installation du filtre.
13.4
Vérification de la tuyauterie de
réfrigérant
Gardez ce qui suit à l'esprit:
▪ Le réfrigérant R744 est préchargé dans l'unité.
▪ Gardez toujours les vannes d'arrêt des liquides et des gaz
fermées pendant le test d'étanchéité et le séchage à vide de la
tuyauterie sur place.
▪ N'utilisez que des outils dédiés au R744 (tels que le collecteur à
manomètre et le tuyau de charge) qui sont conçus pour résister à
des pressions élevées et qui empêcheront l'eau, la saleté ou la
poussière de pénétrer dans l'unité.
MISE EN GARDE
N'ouvrez PAS la vanne d'arrêt avant d'avoir mesuré la
résistance d'isolement du circuit d'alimentation principal.
MISE EN GARDE
Utilisez TOUJOURS de l'azote gazeux pour les tests
d'étanchéité.
Manuel d'installation et de fonctionnement
32
(a)

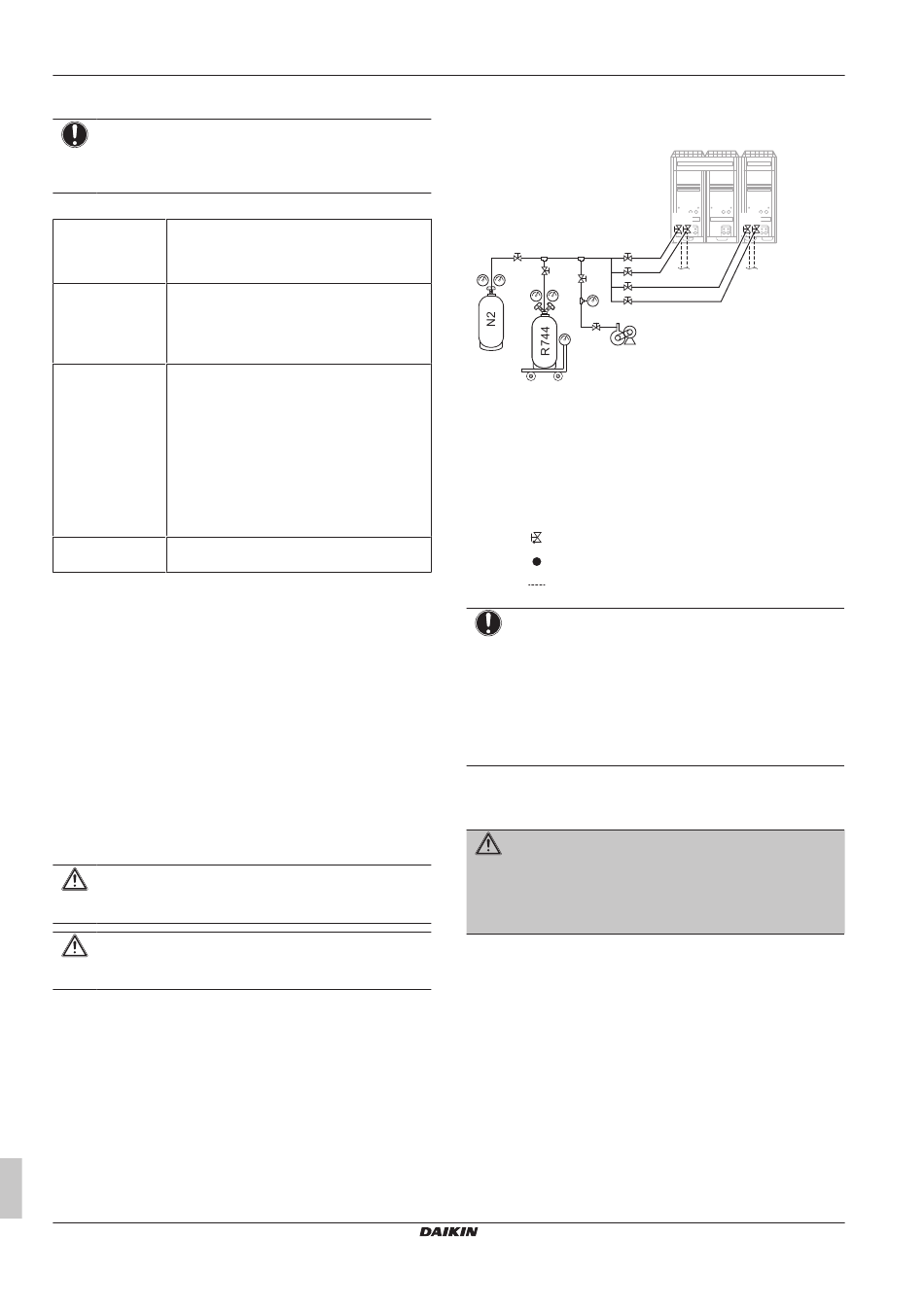

13.4.1
Contrôle du tuyau de réfrigérant:
Configuration
b
b
a
b
b
a
A
D
B
C
A
Azote (N
)
2
B
Réservoir de réfrigérant R744
C
Bascule
D
Pompe à vide
E
Unité extérieure
a
Régulateur de pression
b
Flexible de charge
c1, c2
Côté gaz
d1, d2
Côté liquide
e
Vers l'unité intérieure de réfrigération
f
Vers l'unité intérieure de climatisation
Vanne d'arrêt
Orifice de service
Tuyauterie locale
REMARQUE
Les connexions aux unités intérieures et à toutes les unités
intérieures doivent également être testées (fuite et vide).
Laissez les éventuelles vannes de tuyau (non fournies)
installées ouvertes également.
Reportez-vous également au manuel d'installation de
l'unité intérieure pour plus de détails. Le test de fuite et le
séchage à vide doivent se faire avant de mettre l'unité
sous tension.
13.4.2
Réalisation d'un test de résistance à la
pression
AVERTISSEMENT
Avant de mettre le système en service, vérifiez si tous les
composants fournis sur place ou les unités intérieures sont
conformes aux spécifications de l'essai de pression de la
norme EN378-2. En cas de doute, il est recommandé
d'effectuer le test ci-dessous.
Effectuez ce test pour la tuyauterie sur place.
Le test doit satisfaire aux spécifications de EN378‑2.
Exigence préalable: Pour éviter que la soupape de sécurité (à
fournir) ne s'ouvre pendant l'essai, si elle est présente, procédez
comme suit:
▪ Retirez la ou les soupapes de sûreté (à fournir) et, le cas
échéant, la soupape d'inversion.
▪ Installez un bouchon (à fournir) sur la pièce filetée.
1 Fermez toutes les vannes d'arrêt.
2 Connectez-vous au côté gaz (c) et au côté liquide (d) du circuit
que vous voulez tester. Voir
Configuration" [ 4 32].
réfrigérant:
Unité extérieure CO₂ Conveni-Pack et unité Capacity up
E
c1 d1
c2 d2
e
f
"13.4.1 Contrôle du tuyau de
LRYEN10A + LRNUN5A
4P605461-1E – 2024.12
