14 Installation électrique
(a)
Si le câblage de transmission total dépasse ces limites, il peut
entraîner des erreurs de communication.
Commutateurs à distance
Voir les détails dans:
▪ "14.6.1 Câblage basse tension – Unité
▪ "14.7.1 Câblage basse tension – Unité capacity
Signaux de sortie
Voir les détails dans:
▪ "14.6.2 Câblage haute tension – Unité
▪ "14.7.2 Câblage haute tension – Unité capacity
14.6 Raccordements à l'unité extérieure
REMARQUE
▪ Veillez à maintenir le câble d'alimentation et le câble de
transmission écartés (≥50 mm). Le câblage de
transmission et d'alimentation peut croiser, mais ne
peut être acheminé en parallèle.
▪ Le câblage de transmission et le câblage d'alimentation
ne peuvent pas toucher la tuyauterie interne afin
d'éviter des dégâts au câblage dus à une tuyauterie
très chaude.
▪ Fermez convenablement le couvercle et disposez les
câbles électriques de manière à éviter que le couvercle
ou d'autres pièces ne se détachent.
Câblage basse tension ▪ Câblage de transmission DIII
▪ Commutateurs
(fonctionnement, faible bruit)
Câblage haute tension ▪ Signaux
avertissement,
fonctionnement)
▪ Alimentation électrique (avec mise à
la terre)

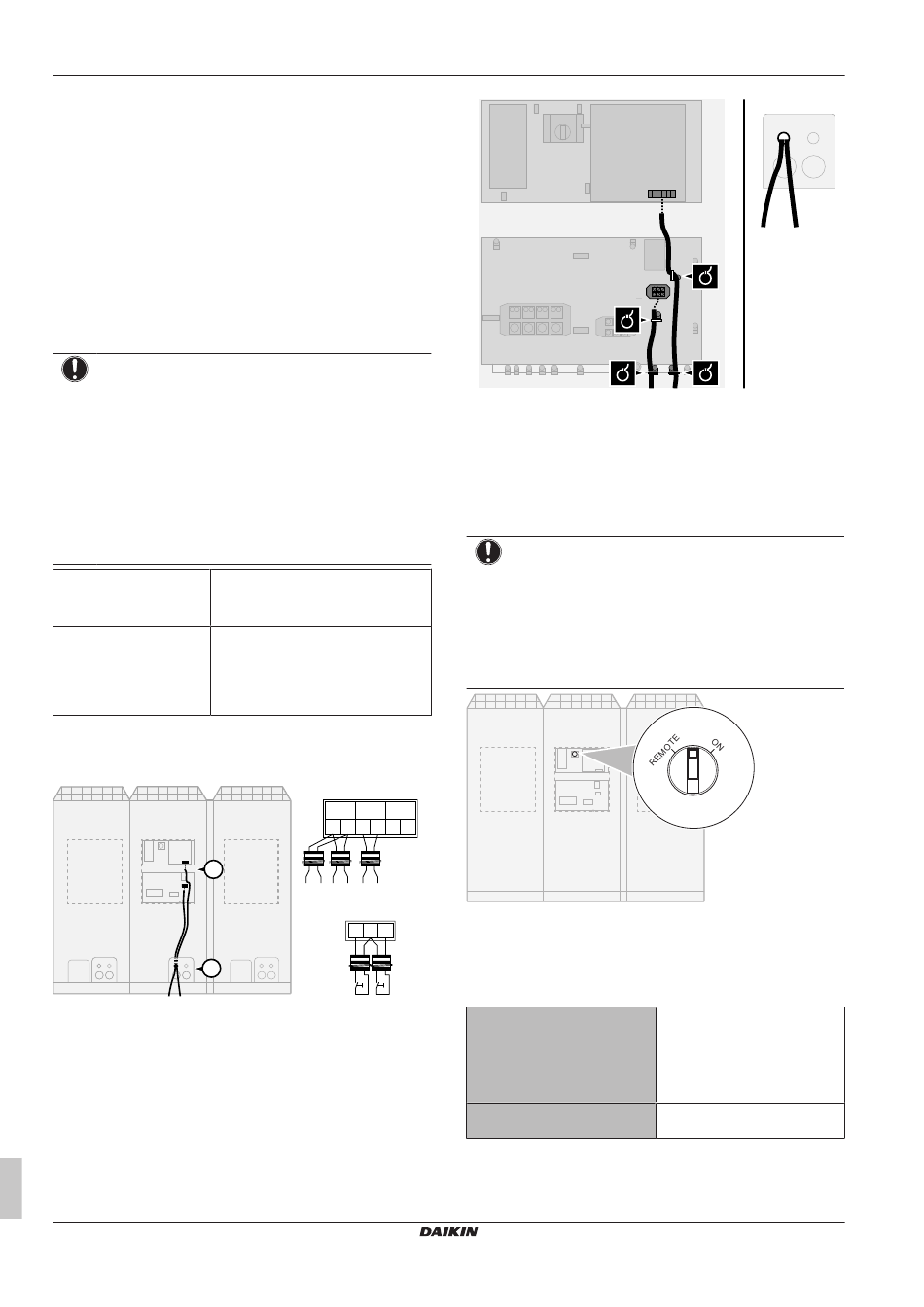

14.6.1 Câblage basse tension – Unité extérieure
Connexions/acheminement/fixation
X1M (A1P)
1
X5M
2
d/e a/b/c
X1M (A1P) Câblage de transmission DIII:
a: Vers l'unité capacity up
b: Vers les unités intérieures (climatisation)
c: Vers le boîtier de communication
X5M Commutateurs à distance:
d: Commutateur de fonctionnement à distance
e: Commutateur faible bruit à distance
Manuel d'installation et de fonctionnement
38
extérieure" [ 4 38]
up" [ 4 40]
extérieure" [ 4 39]
up" [ 4 41]
distants
de sortie (attention,
marche,
X1M (A1P)
TO TO TO
IN/D UNIT OUT/D UNIT MULTI UNIT
F1 F2 F1 F2 Q1 Q2
a b c
X5M
1 2 3
d e
1
X1M (A1P)
X5M
f Entrée de câblage (trous à enfoncer) pour basse tension.
Voir "14.2 Directives pour la réalisation des trous à
défoncer" [ 4 36].
Détails – Câblage de transmission DIII
Voir "14.5 Spécifications
standard" [ 4 37].
Détails – Commutateur de fonctionnement à distance
REMARQUE
Commutateur de fonctionnement à distance. L'unité est
équipée en usine d'un commutateur de fonctionnement qui
vous permet d'activer/désactiver l'unité. Si vous voulez
activer/désactiver à
commutateur de fonctionnement à distance est requis.
Utilisez un contact libre de tension pour micro-courant
(≤1 mA, 12 V DC). Branchez à la construction X5M/1+2 de
classe II et réglez sur "Remote".
S1S Commutateur de fonctionnement réglé d'usine:
OFF: Unité arrêtée
ON: Unité en marche
Remote: Unité contrôlée (MARCHE/ARRÊT) par le
commutateur de fonctionnement à distance
Câblage du commutateur de fonctionnement à distance:
Câblage
Longueur maximale du
câblage
Unité extérieure CO₂ Conveni-Pack et unité Capacity up
2
f
des composants de câblage
distance l'unité extérieure,
OFF
S1S
N'utilisez que des câbles
harmonisés à double isolation et
adaptés à la tension applicable.
Câble à 2 fils
0,75~1,25 mm²
130 m
LRYEN10A + LRNUN5A
4P605461-1E – 2024.12
