Détails – Commutateur faible bruit à distance
REMARQUE
Commutateur faible bruit. Si vous souhaitez activer/
désactiver à distance le fonctionnement à faible bruit, vous
devez installer un commutateur de faible bruit. Utilisez un
contact libre de tension pour micro-courant (≤1 mA,
12 V DC).
Commutateur de faible bruit
Désactivé
Activé
Câblage de commutateur faible bruit:
Câblage
Longueur maximale du
câblage

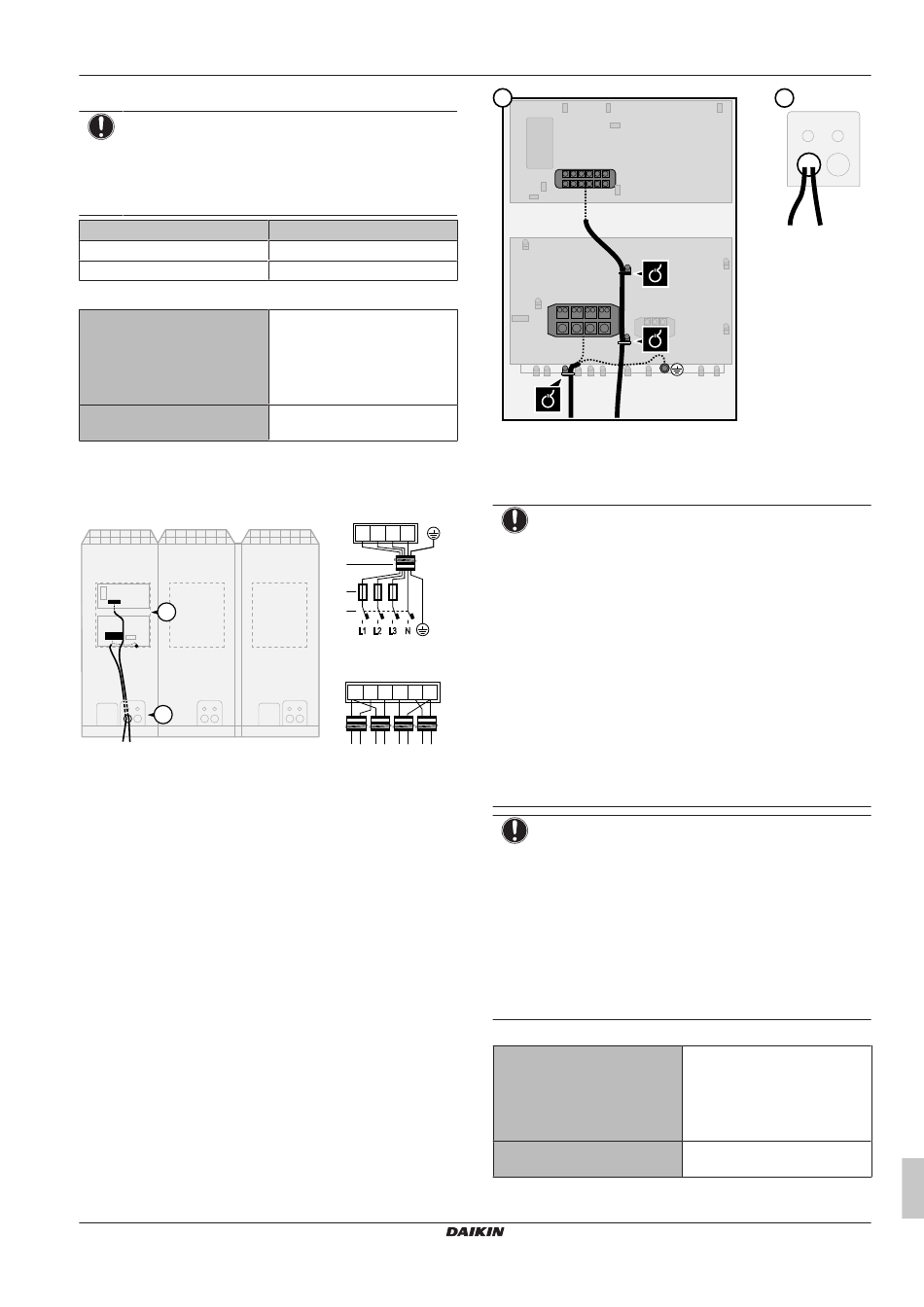

14.6.2 Câblage haute tension – Unité extérieure
Connexions/acheminement/fixation
X4M
1
X1M
PE
2
a d/e/f/g
X1M Alimentation électrique:
a: Câble d'alimentation
b: Fusible de protection contre les surintensités
c: Disjoncteur de fuite à la terre
PE Terre de protection (vis)
X4M Signaux de sortie:
d: Attention
e: Avertissement
f: Marche
g: Utilisation
LRYEN10A + LRNUN5A
Unité extérieure CO₂ Conveni-Pack et unité Capacity up
4P605461-1E – 2024.12
Mode
Mode normal
Mode silencieux
N'utilisez que des câbles
harmonisés à double isolation et
adaptés à la tension applicable.
Câble à 2 fils
0,75~1,25 mm²
130 m
X1M PE
L1 L2 L3 N
a
b
c
L1 L2 L3 N
3N~ 50 Hz
380-415 V
X4M
C C1 W1 R P1 P2
d e f g
14 Installation électrique
1
X4M
X1M
h Entrée de câblage (trou à enfoncer) pour haute tension.
Voir "14.2 Directives pour la réalisation des trous à
défoncer" [ 4 36].
Détails – Signaux de sortie
REMARQUE
Signaux de sortie. L'unité extérieure est dotée d'une
borne (construction X4M de classe II) qui peut émettre 4
signaux différents. Le signal est de 220~240 V AC. La
charge maximale de tous les signaux est de 0,5 A. L'unité
émet un signal dans les situations suivantes:
▪ C/C1: signal de mise en garde – connexion
recommandée – lorsqu'une erreur se produit qui
n'arrête pas le fonctionnement de l'unité.
▪ C/W1: signal d'avertissement
recommandée – lorsqu'une erreur se produit qui arrête
le fonctionnement de l'unité.
▪ R/P2: signal de
facultative – lorsque le compresseur tourne.
▪ P1/P2: signal de
obligatoire – lorsque les détendeurs des coffrets et
serpentins de soufflante connectés sont contrôlés.
REMARQUE
La sortie de fonctionnement P1/P2 de l'unité extérieure doit
être connectée à tous les détendeurs des vitrines et des
ventilo-convecteurs. Ce raccordement est nécessaire car
l'unité extérieure doit pouvoir commander les détendeurs
lors du démarrage (pour empêcher le réfrigérant liquide de
pénétrer dans le compresseur
l'ouverture de la soupape de sûreté du côté basse pression
de l'armoire de réfrigération).
Vérifiez sur place que la vanne d'expansion du cas
envisagé ou du serpentin de soufflante peut s'ouvrir
UNIQUEMENT lorsque le signal P1/P2 est activé.
Signaux de sortie de câblage:
Câblage
Longueur maximale du
câblage
2
h
PE
– connexion
fonctionnement – connexion
fonctionnement – connexion
et pour empêcher
N'utilisez que des câbles
harmonisés à double isolation et
adaptés à la tension applicable.
Câble à 2 fils
0,75~1,25 mm²
130 m
