13 Installation des tuyauteries

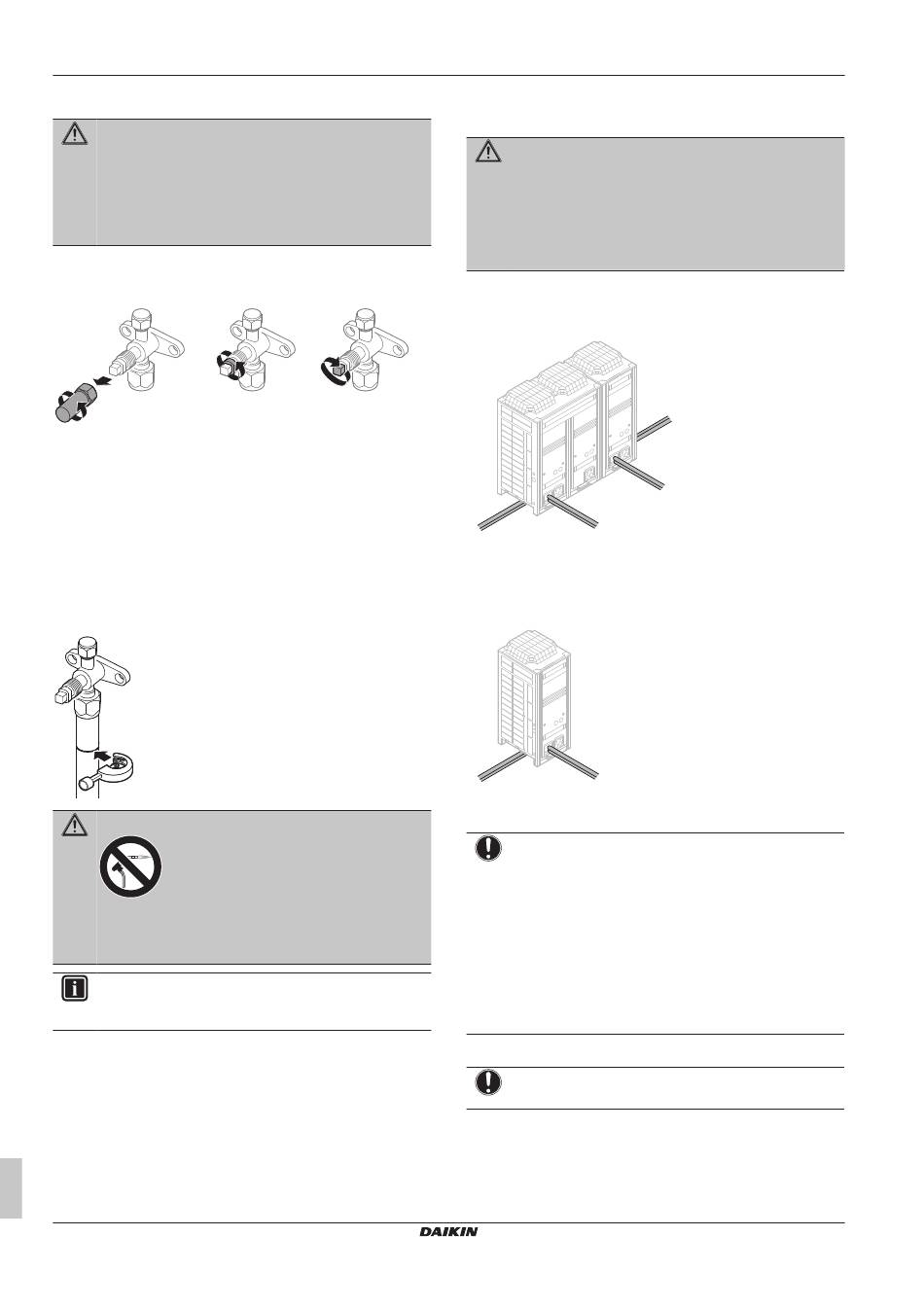

13.3.1 Pour couper tuyaux filés
AVERTISSEMENT
Tout gaz ou huile restant à l'intérieur de la vanne d'arrêt
peut faire exploser la tuyauterie filée.
Si ces instructions ne sont PAS suivies correctement, il
peut en résulter des dommages matériels ou des
blessures corporelles, qui peuvent être graves selon les
circonstances.
1 Ouvrez le chapeau de la vanne d'arrêt, déverrouillez la vanne et
vérifiez si la vanne est fermée.
1
1 Retirez le bouchon de la valve avec 2 clés (dans le sens
anti-horaire).
2 Desserrez le support de garniture en tournant dans le
sens anti-horaire de 1/8 à 1/2 tour.
3 Fermez la vanne (dans le sens horaire).
2 Ouvrez lentement le bouchon de l'orifice de service et vérifiez
qu'il n'y a plus de pression.
3 Desserrez progressivement l'intérieur de la vanne pour vous
assurer qu'il n'y a plus de pression.
4 Coupez la partie inférieure des tuyaux de la vanne d'arrêt de
gaz et de liquide le long de la ligne noire. Utilisez des outils
appropriés tels qu'un coupe-tube ou une pince coupante.
AVERTISSEMENT
N'enlevez JAMAIS la tuyauterie filée par brasage.
Tout gaz ou huile restant à l'intérieur de la vanne d'arrêt
peut faire exploser la tuyauterie filée.
INFORMATION
Si la vanne d'arrêt a été ouverte au départ, une petite
quantité de réfrigérant ou d'huile peut s'échapper.
5 Attendez que toute l'huile se soit écoulée avant de poursuivre la
connexion de la tuyauterie sur place au cas où la récupération
n'était pas achevée.
Vous pouvez maintenant raccorder les conduites de réfrigérant
entrantes et sortantes.
Manuel d'installation et de fonctionnement
28
2 3
13.3.2 Raccordement du tuyau de réfrigérant à
l'unité extérieure
AVERTISSEMENT
Raccordez UNIQUEMENT l'unité extérieure à des vitrines
ou à des ventilo-convecteurs avec une pression nominale:
▪ Côté haute pression (côté liquide) de 90 bars de jauge.
▪ Côté basse pression (côté gaz) de 60 bars de jauge
(possible avec une soupape de sûreté sur la tuyauterie
de gaz à fournir).
Vous pouvez acheminer les conduites de réfrigérant vers l'avant ou
sur le côté de l'unité.
Pour l'unité extérieure
b
a
a Connexion côté gauche
b Connexion avant (réfrigération)
c Connexion avant (climatisation)
d Connexion côté droit
Pour l'unité capacity up
b
a
a Connexion côté gauche
b Connexion avant (réfrigération)
REMARQUE
Précautions lors de la réalisation des trous à défoncer:
▪ Evitez d'endommager le boîtier.
▪ Après avoir réalisé les trous à défoncer, nous vous
recommandons d'éliminer les bavures et de peindre les
bords et les zones autour des bords à l'aide de la
peinture de réparation pour éviter la formation de
rouille.
▪ Lors du passage du câblage électrique à travers les
trous à enfoncer, entourer le câble de bande de
protection pour éviter tout dégât.
Connexion avant (réfrigération)
REMARQUE
Protégez l'unité contre tout dommage pendant le brasage.
1 Retirez le panneau frontal gauche de l'unité extérieure et, le cas
échéant, celui de l'unité capacity up. Voir
extérieure" [ 4 20].
l'unité
Unité extérieure CO₂ Conveni-Pack et unité Capacity up
d
c
"12.2.1 Pour ouvrir
LRYEN10A + LRNUN5A
4P605461-1E – 2024.12
