Boîtes de commutation de l'unité capacity up
4×
12.2.3

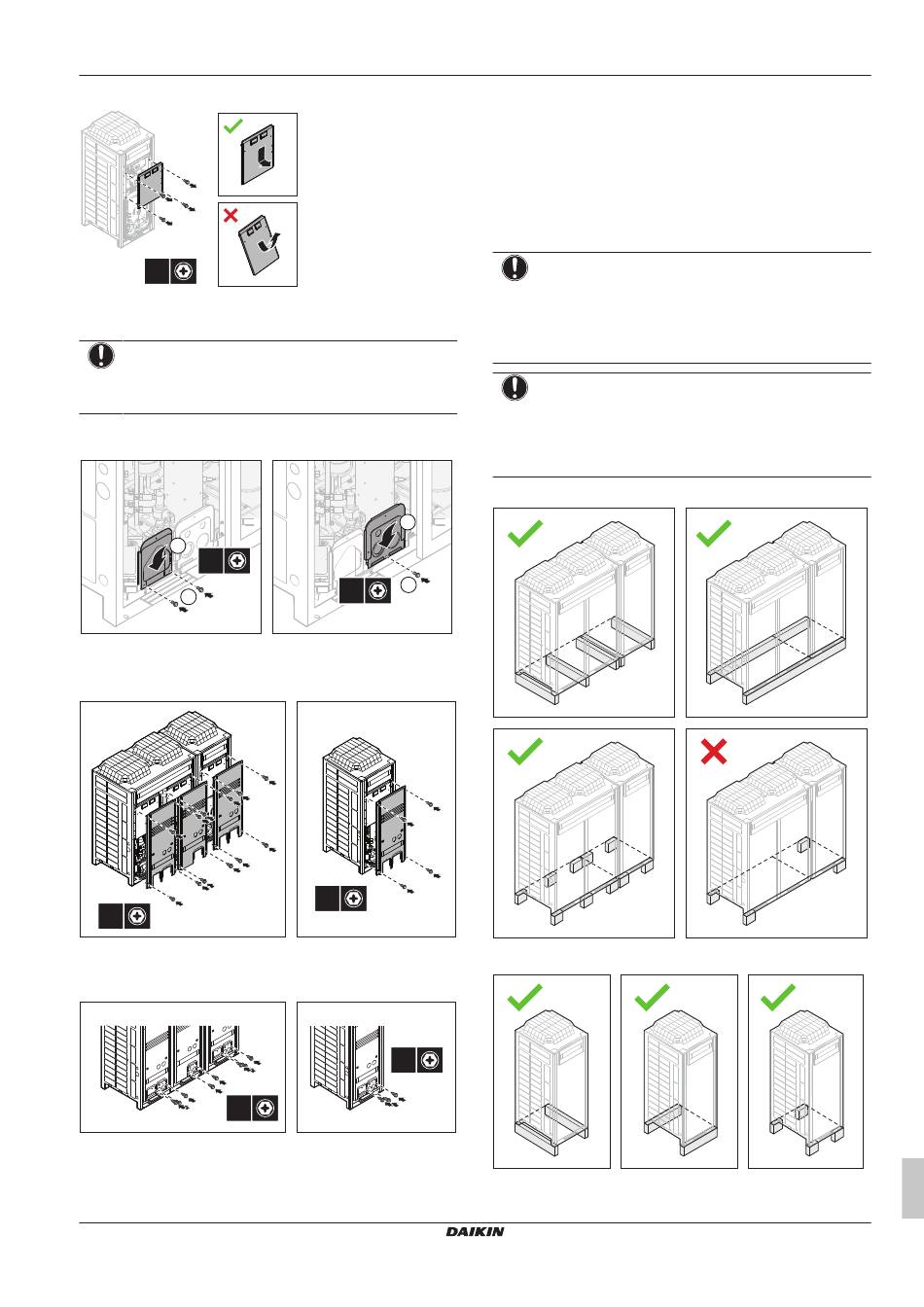

Pour fermer l'unité extérieure
REMARQUE
Lors de la fermeture du couvercle de l'unité extérieure,
veillez à ce que le couple de serrage ne dépasse PAS
3,98 N•m.
1 Réinstallez les petites plaques avant de chaque panneau avant
retiré.
1
2×
2
a
a
(Le cas échéant) Petite plaque frontale gauche
b
Petite plaque frontale droite
2 Réinstallez les panneaux avant.
a
12
12
×
×
a
Unité extérieure
b
Unité Capacity up
3 Fixez les petites plaques frontales sur les panneaux avant.
a
8×
a
Unité extérieure
b
Unité Capacity up
LRYEN10A + LRNUN5A
Unité extérieure CO₂ Conveni-Pack et unité Capacity up
4P605461-1E – 2024.12
1
2
1×
b
b
4×
b
3×
12 Installation de l'unité
12.3
Montage de l'unité extérieure
12.3.1
Pour fournir la structure de l'installation
Assurez-vous que l'unité est installée de niveau sur une base
suffisamment forte pour empêcher des vibrations et des bruits.
Pour plus d'informations, reportez-vous au chapitre "Exigences du
site d'installation de l'unité extérieure" dans le guide de référence de
l'installateur et de l'utilisateur.
REMARQUE
▪ Lorsque la hauteur d'installation de l'unité doit être
augmentée, n'utilisez PAS de supports pour soutenir
uniquement les coins.
▪ Les pieds sous l'appareil doivent avoir une largeur
minimale de 100 mm.
REMARQUE
La hauteur des fondations doit être au moins de 150 mm
du sol. Dans les régions exposées à de fortes chutes de
neige, cette hauteur doit être augmentée jusqu'au niveau
de neige moyen attendu en fonction du lieu d'installation et
des conditions.
Unité extérieure
Unité Capacity up
Manuel d'installation et de fonctionnement
21
