Taille de la tuyauterie entre les zones
d'embranchement ou entre le premier et le
deuxième embranchement
Coefficient de
Taille du
débit de l'unité
diamètre
intérieure (kW)
extérieur de la
canalisation
(mm)
Côté réfrigération: tuyau de liquide
x≤10,0
Ø9,5×t0,65
10,0<x
Ø12,7×t0,85
Côté réfrigération: tuyau de gaz
x≤6,5
Ø9,5×t0,65
6,5<x≤14,0
Ø12,7×t0,85
14,0<x
Ø15,9×t1,03
Côté climatisation: tuyau de liquide
—
Ø12,7×t0,85
Côté climatisation: tuyau de gaz
—
Ø15,9×t1,05
(a)
Tuyauterie entre les zones d'embranchement (C, D, c, d)
(b)
Tuyauterie du premier embranchement jusqu'au deuxième
embranchement (B2, b2)
Taille de la canalisation entre l'embranchement et
l'unité intérieure
Taille du diamètre extérieur de la canalisation (mm)
Tuyauterie de gaz
Côté réfrigération
Même taille que C, D, c, d.
Si les tailles des tuyaux des unités intérieures sont différentes,
connectez un réducteur près de l'unité intérieure pour égaliser les
tailles des tuyaux.
Côté climatisation
Ø12,7×t0,85 (K65 et équivalent)
(a)
Tuyauterie de l'embranchement vers l'unité intérieure (E, F, G, J,
e, f, g, j)
(b)
Tuyauterie de l'embranchement vers l'unité intérieure (C2, D2,
E2; c2; d2; e2)
Taille de la tuyauterie des tubes filés avec vannes
d'arrêt
Côté liquide
(a)
Côté réfrigération
Ø15,9
(a)
Côté climatisation
Ø15,9
(a)
Des réducteurs (non fournis) peuvent être nécessaires pour
raccorder la tuyauterie.
13.1.5
Pour sélectionner les kits
d'embranchement de réfrigérant
Utilisez toujours des raccords en T K65 avec une pression de
conception appropriée pour l'embranchement du réfrigérant.
13.1.6
Pour sélectionner les détendeurs pour la
réfrigération
Le système contrôle la température et la pression du liquide.
Sélectionnez les détendeurs comme indiqué en fonction des
conditions et de la pression nominales.
LRYEN10A + LRNUN5A
Unité extérieure CO₂ Conveni-Pack et unité Capacity up
4P605461-1E – 2024.12
Matériau des tuyaux
(a)
K65 et tuyauterie équivalente
K65 et tuyauterie équivalente
(a)
K65 et tuyauterie équivalente
K65 et tuyauterie équivalente
K65 et tuyauterie équivalente
(b)
K65 et tuyauterie équivalente
(b)
K65 et tuyauterie équivalente
Tuyauterie de liquide
(a)
(b)
Ø9,5×t0,65 (K65 et équivalent)
Côté gaz
Ø19,1
Ø15,9
13 Installation des tuyauteries
Conditions nominales
Les conditions nominales suivantes sont valables pour la tuyauterie
de liquide à la sortie de l'unité extérieure. Elles sont basées sur une
température ambiante de 32°C et une température d'évaporation de
–10°C.
Si des vitrines ou des ventilo-convecteurs sont directement
connectés
Température de liquide
Pression du liquide
Etat du réfrigérant
Si l'unité capacity up est connectée entre l'unité extérieure et
les vitrines ou les ventilo-convecteurs
Température de liquide (à la sortie de l'unité
capacity up)
Pression de liquide (à la sortie de l'unité
capacity up)
Etat du réfrigérant (à la sortie de l'unité
capacity up)

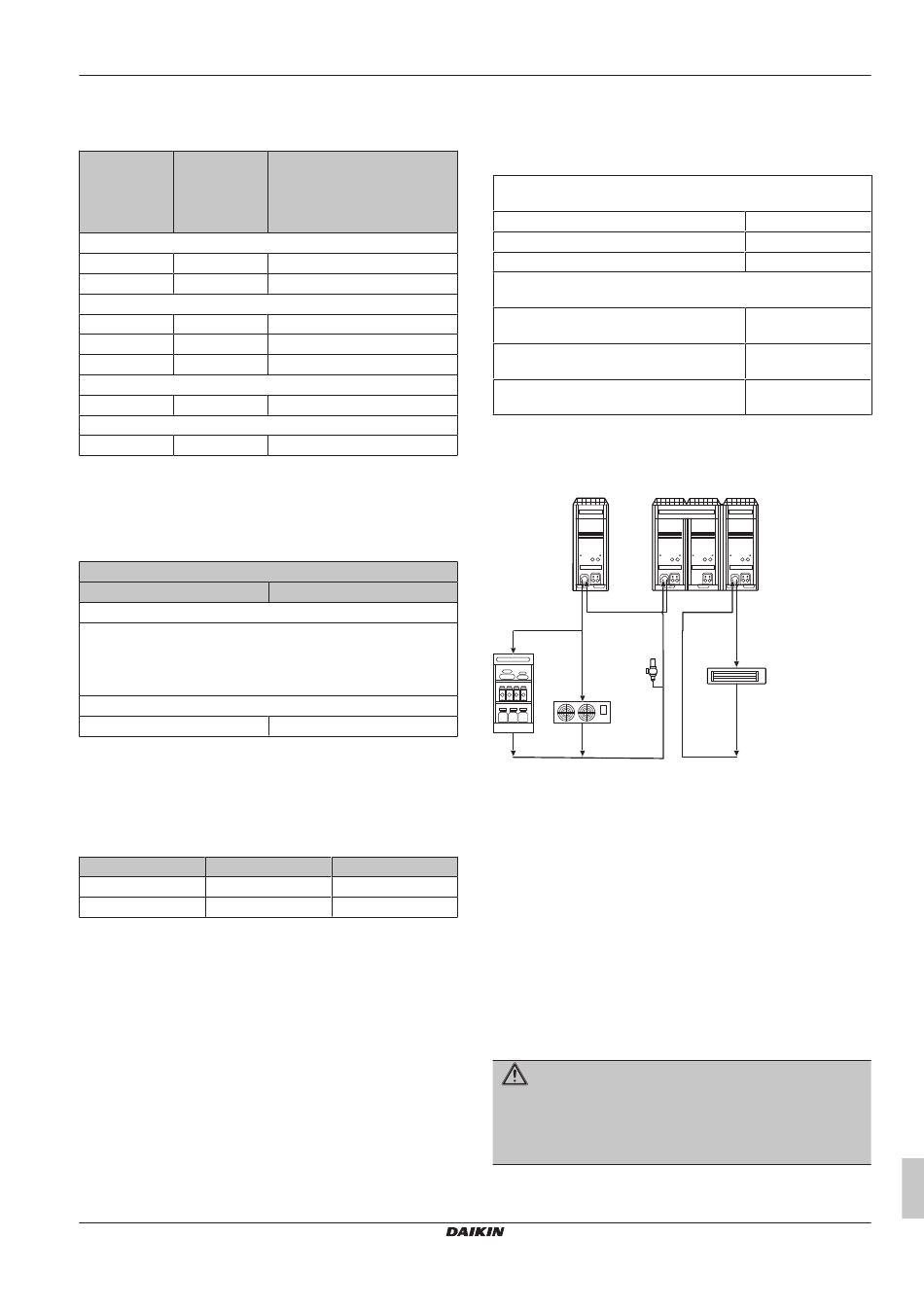

Pression nominale
Assurez-vous que toutes les pièces sont conformes à la pression
nominale suivante:
1
A
A
A
3
A
4
B
B
B
A
Tuyauterie de liquide (côté réfrigération): 90 bars
manométriques
B
Tuyauterie de gaz (côté réfrigération): dépend de la
pression nominale du cas envisagé et du serpentin de
soufflante. Par exemple, 60 bars manométriques
C
Tuyauterie de gaz et de liquide (côté climatisation):
120 bars manométriques
1
Unité Capacity up (LRNUN5*)
2
Unité extérieure (LRYEN10*)
3
Unité intérieure (coffret)
4
Unité intérieure (serpentin de soufflante)
5
Unités intérieures (climatisation)
13.2
Utilisation des vannes d'arrêt et
orifices de service
Pour plus d'informations sur la carte de l'unité, voir
concernant les vannes d'arrêt et orifices de
AVERTISSEMENT
Lorsque les vannes d'arrêt sont fermées en cours
d'entretien, la pression du circuit fermé augmente en
raison de la température ambiante élevée. Assurez-vous
que la pression est maintenue en dessous de la pression
nominale.
23°C
6,8 MPaG
Liquide sous-refroidi
3°C
6,8 MPaG
Liquide sous-refroidi
2
C
C
5
C
"Carte
service" [ 4 17].
Manuel d'installation et de fonctionnement
25
