Vérifiez la pression de réglage de la soupape de sûreté du côté
basse pression de l'armoire frigorifique pour vérifier une température
de service sûre.
Voir aussi "13.3.5 Directives pour l'installation des soupapes de
sûreté" [ 4 31].
Carte concernant les vannes d'arrêt et orifices de service
Unit is charged and under high pressure.
Texte sur la carte
d'avertissement
Unit is charged and under high
pressure.
Voir aussi "13.2 Utilisation des vannes d'arrêt et orifices de
service" [ 4 25].
Etiquette relative à la température maximale de stockage
55°C
MAXIMUM STORAGE TEMPERATURE.
A CO2 detector is always recommended during storage and transport.
Texte sur l'étiquette
d'avertissement
MAXIMUM STORAGE
TEMPERATURE: 55°C
A CO detector is always
2
recommended during storage
and transport.
L'unité est chargée en usine de réfrigérant. Pour éviter l'ouverture de
la soupape de sûreté, l'unité ne doit pas être exposée à des
températures supérieures à 55°C.

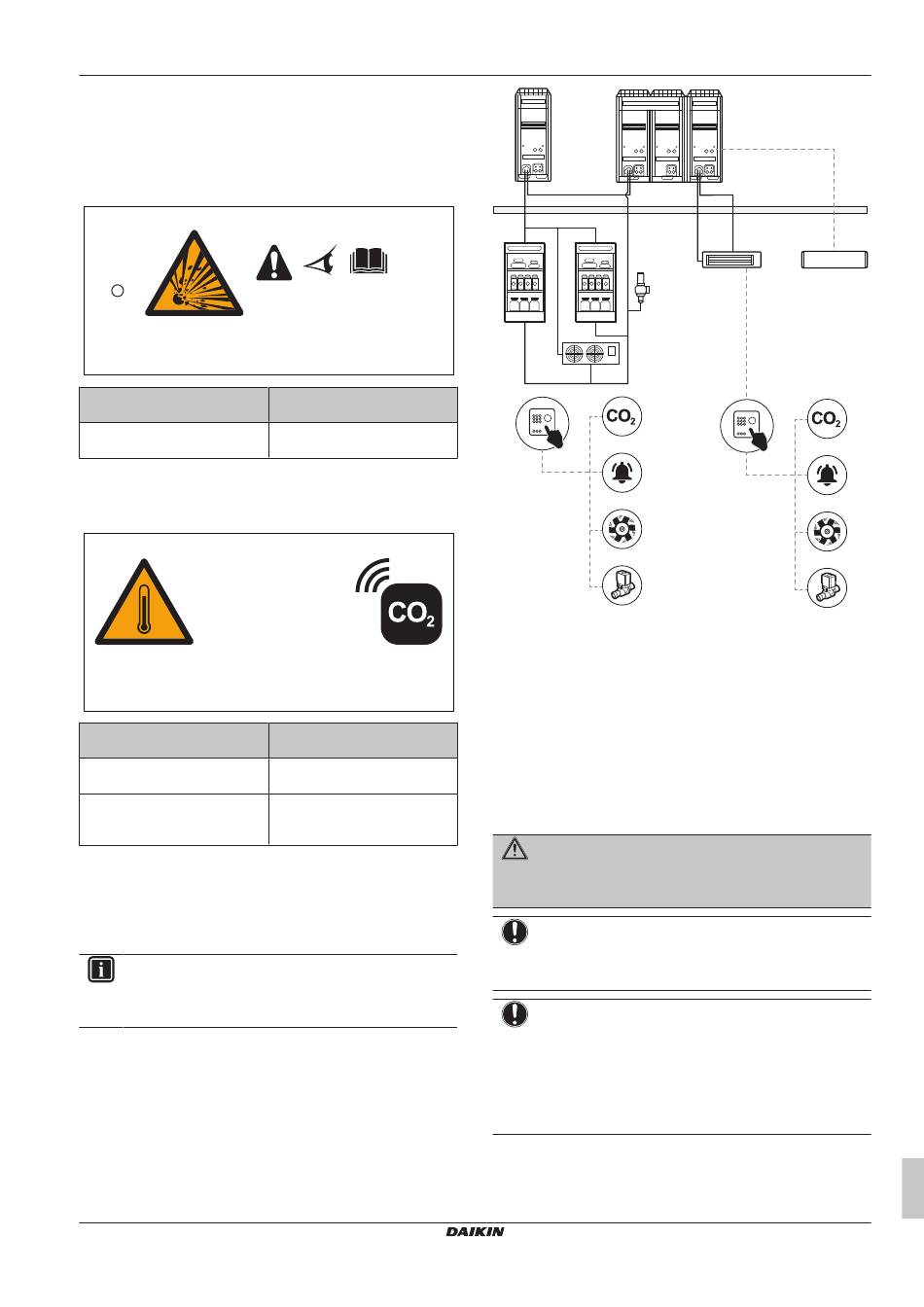

11.2 Configuration du système
INFORMATION
La figure suivante est un exemple et peut NE PAS
correspondre totalement à la configuration de votre
système.
LRYEN10A + LRNUN5A
Unité extérieure CO₂ Conveni-Pack et unité Capacity up
4P605461-1E – 2024.12
WARNING
Traduction
L'unité est chargée et sous haute
pression.
Traduction
TEMPERATURE DE
STOCKAGE MAXIMALE: 55°C
Un détecteur de CO est toujours
2
recommandé pendant le
stockage et le transport.
11 À propos des unités et des options
b a
e e g
f
i
h
j
k
l
a Unité extérieure principale (LRYEN10*)
b Unité Capacity up (LRNUN5*)
c Boîtier de communication (BRR9B1V1)
d Unité intérieure pour climatisation (à fournir)
e Unité intérieure de la réfrigération (vitrine) (à fournir)
f Unité intérieure de réfrigération (ventilo-convecteur) (à
fournir)
g Soupape de sûreté (à fournir)
h Panneau de commande CO
i Détecteur de CO
j Alarme CO (à fournir)
2
k Ventilateur CO (à fournir)
2
l Vanne d'arrêt (non fournie)
11.3 Contraintes de l'unité intérieure
AVERTISSEMENT
SEULES les pièces de réfrigération qui sont également
conçues pour fonctionner au R744 (CO
raccordées au système.
REMARQUE
La pression nominale du côté haute pression des parties
réfrigérantes raccordées DOIT être de 9 MPaG (90 bars de
jauge).
REMARQUE
Si la pression nominale de la tuyauterie de gaz des parties
réfrigérantes est différente de 90 bars manométriques (par
exemple: 6 MPaG (60 bars manométriques)), une soupape
de sûreté DOIT être installée sur la tuyauterie à fournir en
fonction de cette pression nominale. Il n'est PAS possible
de raccorder des pièces de réfrigération dont la pression
nominale est inférieure à 60 bars manométriques.
d
h
(à fournir)
2
(à fournir)
2
) doivent être
2
Manuel d'installation et de fonctionnement
c
i
j
k
l
