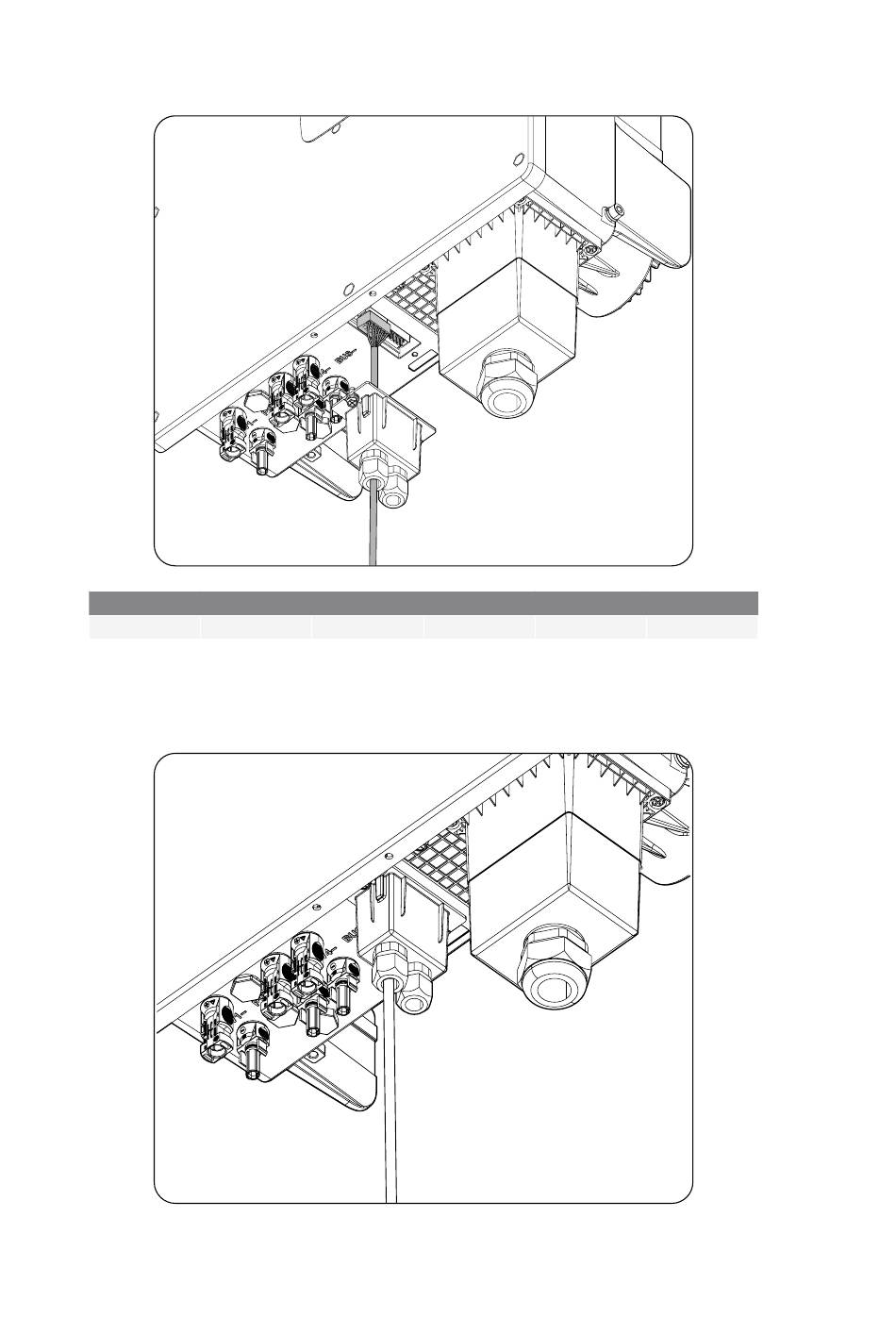

2. Cablear el conector aéreo según las posiciones descritas y conectarlo en el conector hembra indicado.
1A
+
El conector tiene los pines positivos, negativos y el apantallamiento de la comunicación RS-485 duplicados para
poder continuar a otro nodo si fuera necesario. En caso de una única comunicación usar solo los pines 1, 2 y 5.
3. Instalar la cubierta para proteger la conexión y asegurarla mediante los dos tornillos (par de apriete
0,8 Nm). Apretar el prensaestopas.
78
2B 3A
- +
3B 5PE
- Apantallamiento
ACL2012IQM01_A - Manual de instalación y uso
Conexión de comunicaciones
6PE
Apantallamiento
