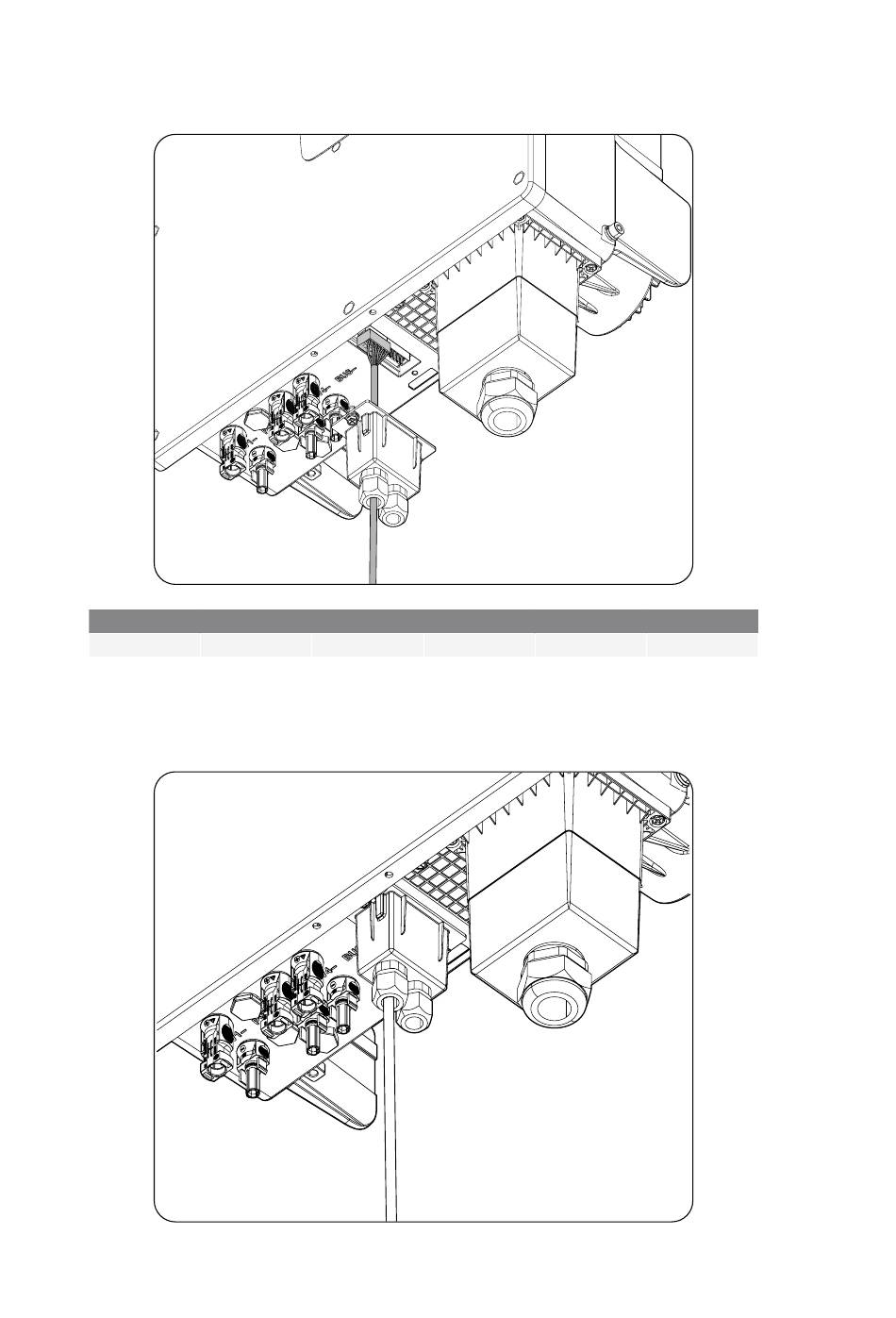

2. Cablare il connettore dell'antenna secondo le posizioni descritte e collegarlo al connettore femmina
indicato.
1 A
+
Il connettore ha i pin positivo e negativo e la schermatura della comunicazione RS-485 duplicati per poter
proseguire con un altro nodo se necessario. In caso di comunicazione singola, utilizzare solo i pin 1, 2 e 5.
3. Installare il coperchio per proteggere il collegamento e fissarlo utilizzando le due viti (coppia di serraggio
0,8 Nm). Stringere il premistoppa.
170
2B 3 A
- +
3B 5PE
- Schermatura
ACL2012IQM01_A - Manuale d'installazione e uso
Interfaccia di comunicazione
6PE
Schermatura
