Interfaccia di comunicazione
8.4. Connessione della comunicazione della porta COM2
La comunicazione tramite RS-485 è configurata di default come uscita Modbus con direzione del dispositivo pari a
01. Tale direzione può essere modificata.
Affinché la comunicazione avvenga con un wattmetro, è necessario configurare il modello di wattmetro da
collegare. Vedere il documento ACL2010IMB02 - Elenco dei misuratori di potenza approvati per Ingecon Sun
10TL M2 - 15TL M2 - 20TL M2.
ATTENZIONE
Nel caso in cui non si utilizzi la connessione RS-485, la scheda COM2 dovrà rimanere chiusa.
8.4.1. Requisiti del cablaggio
Le caratteristiche del cablaggio per il collegamento RS-485 sono specificate nella tabella seguente:
Sezione dei cavi
Diametro del cavo multipolare
Lunghezza della parte di cavo da spellare (L*)
L*
8.4.2. Procedura di connessione

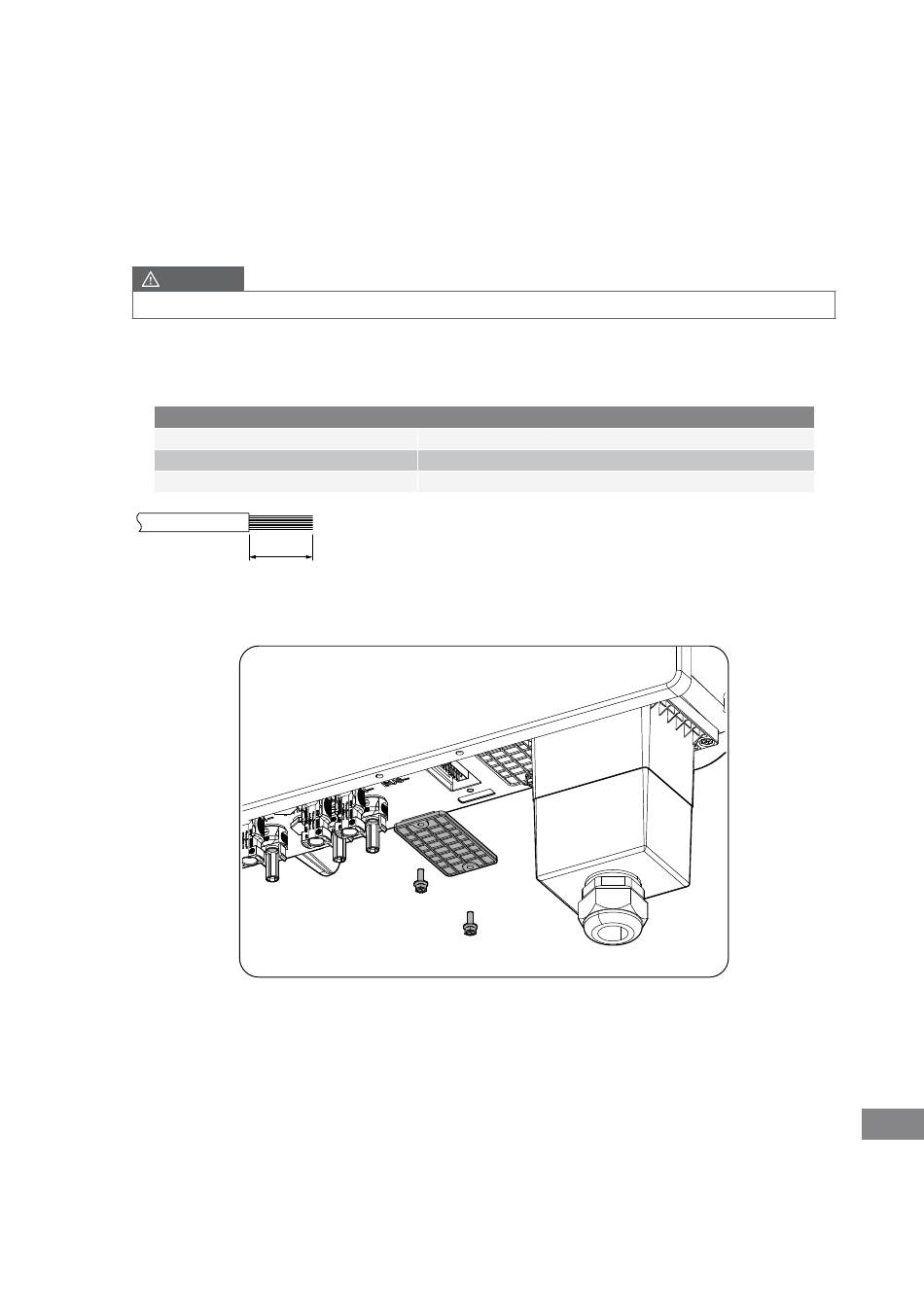

1. Rimuovere il coperchio di protezione da COM2.
ACL2012IQM01_A - Manuale d'installazione e uso
10TL M2 15TL M2
0,25 mm ~ 1,5 mm
2
5 ~ 9 mm
8 mm
Ingeteam
20TL M2
2
