Conexión de comunicaciones
8.4. Conexión de la comunicación del puerto COM2
La comunicación por RS-485 está configurada por defecto para ser un esclavo Modbus con una dirección de
dispositivo igual a 01. Esta dirección puede modificarse.
Para que la comunicación sea con un vatímetro, se debe configurar el modelo de vatímetro que se va a conectar.
Véase el documento ACL2010IMB02 - Lista de vatímetros homologados para Ingecon Sun 10TL M2 - 15TL M2 -
20TL M2.
ATENCIÓN
En caso de no utilizar conexión por RS-485, la tapa de COM2 deberá permanecer cerrada.
8.4.1. Requisitos del cableado
Las características del cableado para la conexión RS-485 se especifican en la siguiente tabla:
Sección cableado
Diámetro de la manguera de cables
Longitud del cableado a desaislar (L*)
L*

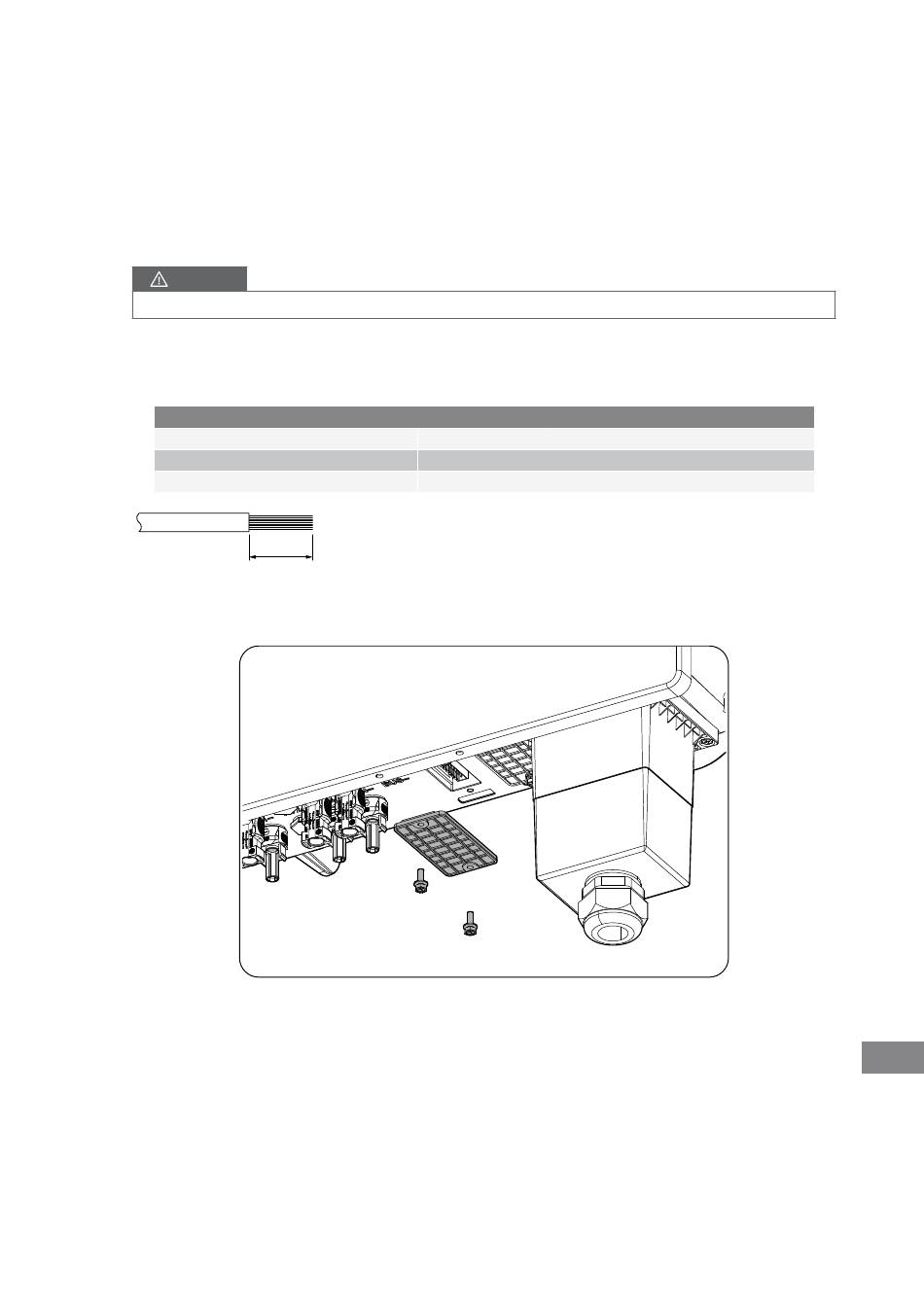

8.4.2. Proceso de conexión
1.
Retirar la tapa de protección de COM2.
ACL2012IQM01_A - Manual de instalación y uso
10TL M2
15TL M2
0,25 mm
~ 1,5 mm
2
5 ~ 9 mm
8 mm
Ingeteam
20TL M2
2
77
