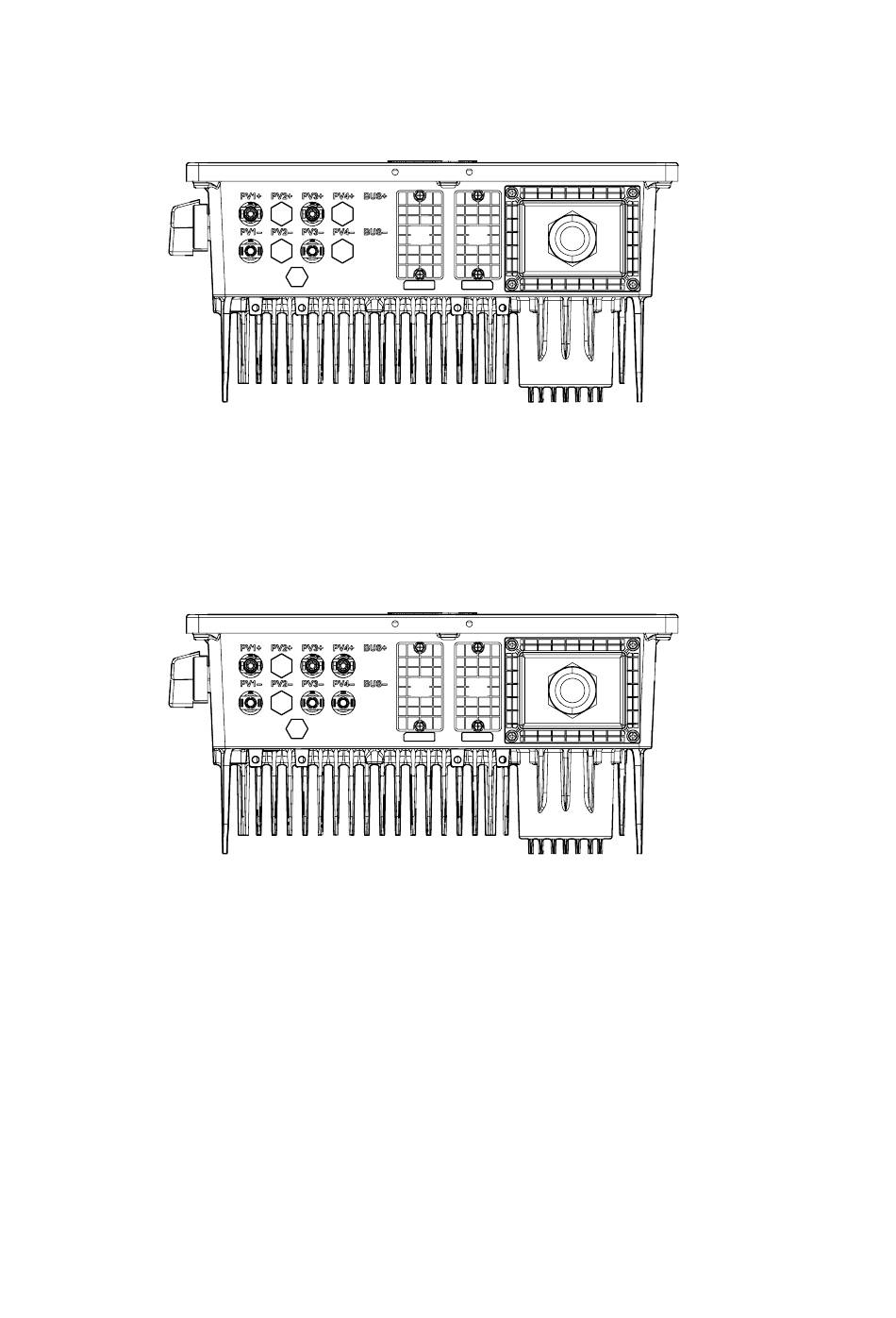

2.9. Descrizione degli accessi dei cavi
INGECON SUN 10TL M2
B
A. Connettori rapidi DC
B. Sezionatore DC
C. Valvola anticondensa
D. COM2 per collegare il wattmetro tramite
RS-485 e ingressi digitali
INGECON SUN 15TL M2
B
A. Connettori rapidi DC
B. Sezionatore DC
C. Valvola anticondensa
D. COM2 per collegare il wattmetro tramite
RS-485 e ingressi digitali
152
A
C
A
C
F
D E
E. COM1 per dongle di comunicazione (Ethernet/
Wi-Fi)
F. Cablaggio AC
F
D E
E. COM1 per dongle di comunicazione (Ethernet/
Wi-Fi)
F. Cablaggio AC
