Connexion de câbles AC
Afin de garantir la sécurité des personnes, pour le fonctionnement correct de l'appareil et pour être conforme à la
réglementation applicable, l'appareil doit être raccordé à la terre de l'installation.
Si l'onduleur et le point de connexion au réseau sont séparés par une distance requérant l'utilisation de câbles
d'une section supérieure, il est recommandé d'utiliser une boîte de distribution externe à proximité de l'onduleur
pour réaliser ce changement de section.
Le raccordement CA devra se faire via des câbles monopolaires. Au total cinq câbles seront utilisés : trois phases,
neutre et terre. Le matériau du conducteur doit être en cuivre.
La responsabilité de la dimension du câble de terre incombe à l'installateur, elle devra répondre aux exigences
réglementaires s'appliquant à l'installation.
9.3. Processus de connexion de câbles AC
1.
Sertissez les bornes au câblage et protégez-les en utilisant du ruban thermo-rétractable.
2.

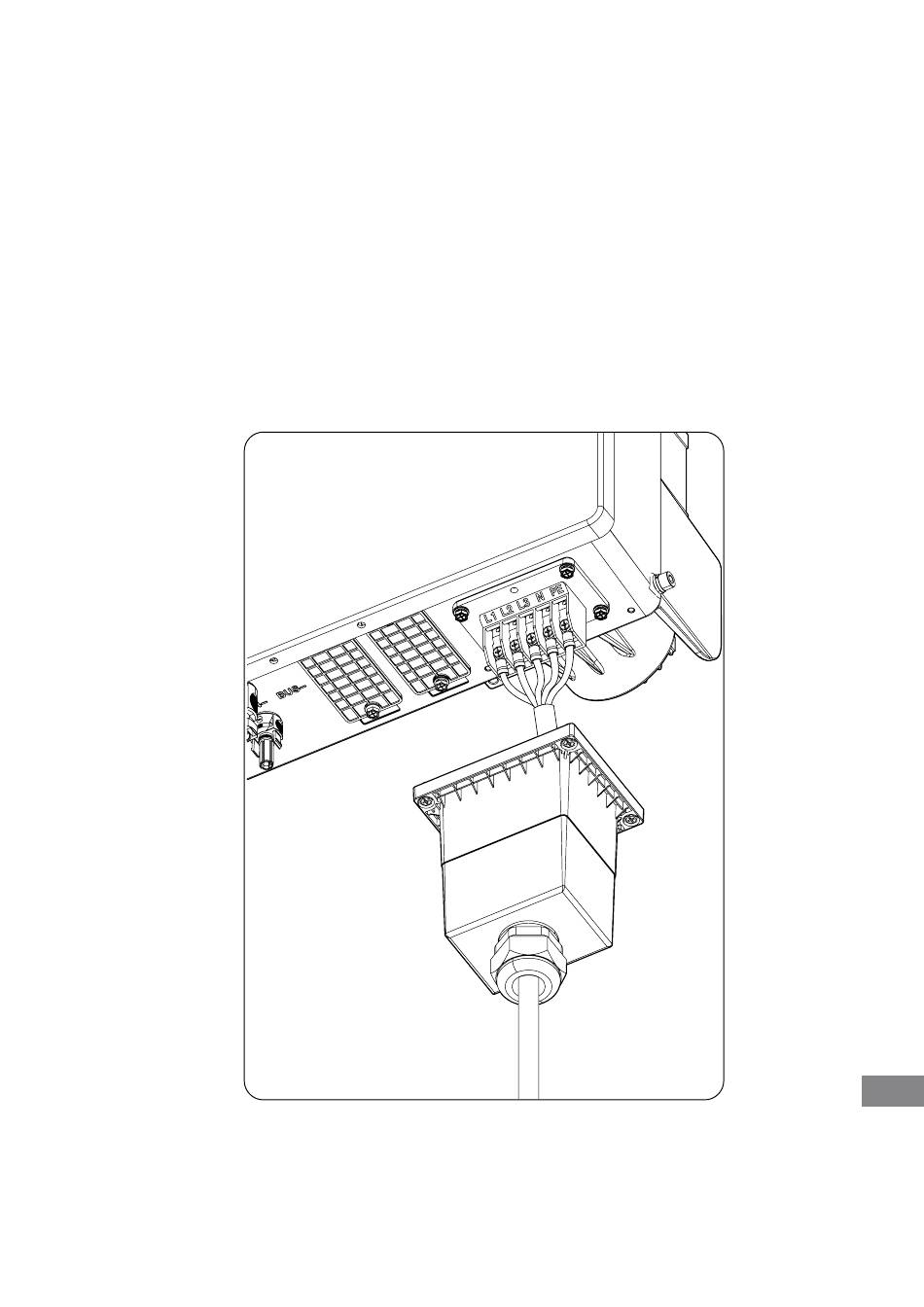

En respectant les polarités, raccordez les trois phases, le neutre et la terre aux bornes indiquées comme
L1, L2, L3, N et PE.
ACL2012IQM01_A - Manuel d'installation et usage
